ВНИМАНИЕ!
Данная операция должна осу-
ществляться в авторизован-
ном сервисном центре.
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания F7TC
или её аналоги (IGP-F7RTC, CHAMPION-
RN6YC, NGK-BPR7ES, BOSCH-WR5DC).
1. Снимите со свечи зажигания колпачок
и удалите грязь вокруг свечи зажига-
ния (Рис. 29).
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью
не остыл – существует опас-
ность повреждения резьбовой части го-
ловки цилиндра.

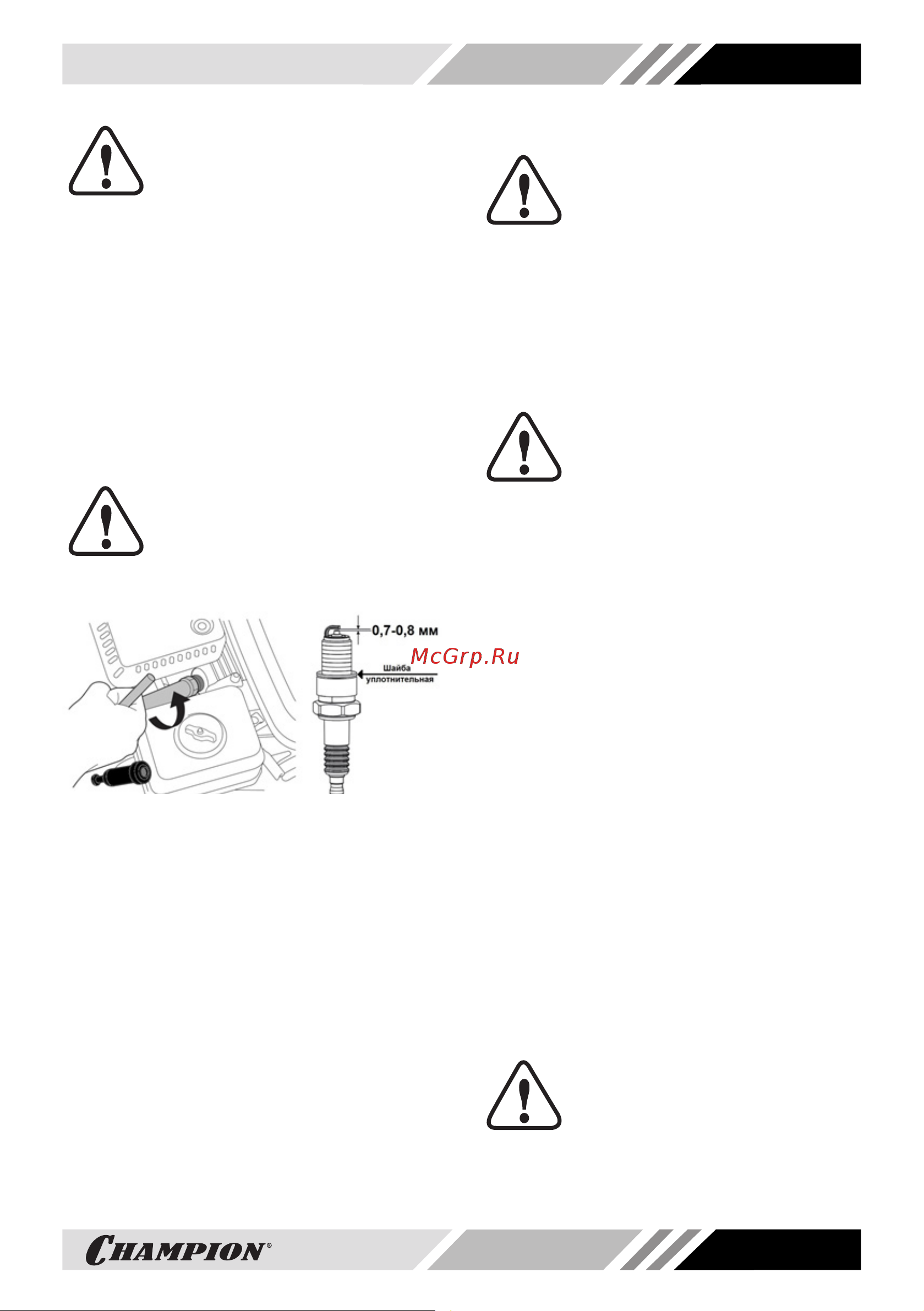

Рис. 29 Обслуживание свечи зажигания
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор между электродами
свечи зажигания специальным щупом.
Зазор должен быть 0,7-0,8 мм (Рис.
29). При увеличении, или уменьшении
требуемого зазора, рекомендуется
заменить свечу, так как регулировка
зазора может привести к изменению
качества искрообразования.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.
ВНИМАНИЕ!
При установке новой свечи за-
жигания для обеспечения тре-
буемой затяжки, закрутите
свечу ключом еще на 1/2 оборота по-
сле посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки закру-
тите свечу ключом еще на 1/4-1/8 обо-
рота после посадки буртика свечи на
уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не затя-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
ОБСЛУЖИВАНИЕ ШИН
МОТОБЛОКА
Эксплуатация и обслуживание шин мо-
тоблока производится с соблюдением
обычных правил эксплуатации пнев-
матических шин. Необходимо поддер-
живать давление в пределах нормы (в
диапазоне 0,12-0,18 МПа или 1,2-1,8 кгс/
см
2
) в зависимости от характеристик ис-
пользуемых шин и производить ежеднев-
ный осмотр колес на наличие повреж-
дений и дефектов. При установке колес
нужно ориентироваться на изображение
стрелки на боковине шины, которое по-
казывает направление вращения шины.
Эксплуатация мотоблока с пониженным/
повышенным давлением в шинах приво-
дит к их преждевременному выходу из
строя.
РЕМЕНЬ ПРИВОДА
ПРЕДУПРЕЖДЕНИЕ!
Никогда не пытайтесь прове-
рить клиновой ремень при ра-
ботающем двигателе. В случае
попадания рук между клиновым ремнем
и шкивом возможны серьезные травмы.
Всегда используйте защитные перчатки.
