21
рычаг газа в положение 2 холостых
оборотов двигателя (Рис. 16) и дай-
те двигателю поработать примерно 1
минуту.
ВНИМАНИЕ!
Не глушите двигатель сразу,
так как это может привести
к резкому повышению темпе-
ратуры внутри двигателя и, как след-
ствие, к выходу двигателя из строя.
2. Переведите выключатель зажигания
в положение «OFF» (Выключено)
(Рис. 17).
3. Закройте топливный кран.
ДВИЖЕНИЕ МОТОБЛОКА
На мотоблоке предусмотрена возмож-
ность разблокировки левой полуоси. Это
существенно повышает маневренность
мотоблока. Разблокировав левую полу-
ось, можно развернуть мотоблок практи-
чески на месте.
ВНИМАНИЕ!
Используйте механизм раз-
блокировки левой полуоси
только на неподвижном мо-
тоблоке и при выключенном сцеплении.
Если во время работы Вам необходимо
выполнить поворот с использованием
механизма разблокировки левой полу-
оси, например, при работе в ограни-
ченном пространстве – сначала отпу-
стите рычаг сцепления и дождитесь
полной остановки фрез/колёс.
Для того чтобы разблокировать левую
полуось, необходимо нажать рычаг 5 раз-
блокировки левой полуоси (Рис. 2).
Механизм разблокировки работает плав-
но, и рычаг нажимается легко. Если при
нажатии на рычаг Вы почувствовали
большое сопротивление, значит необхо-
димо снять нагрузку с валов внутри ко-
робки передач.
ВНИМАНИЕ!
Не прилагайте чрезмерно
больших усилий при нажатии
на рычаг разблокировки левой
полуоси. Если на мотоблоке установле-
ны колеса – одновременно с небольшим
усилием нажимайте рычаг разблоки-
ровки левой полуоси и покачивайте мо-
тоблок за рукоятки управления влево-
вправо. Если на мотоблоке установлены
фрезы — одновременно с небольшим
усилием нажимайте рычаг разблокиров-
ки левой полуоси и покачивайте мото-
блок за рукоятки управления вверх-вниз.
После разворота мотоблока в нужную
Вам сторону, остановите мотоблок, отпу-
стите рычаг разблокировки и, покачивая
мотоблок вправо-влево или вверх-вниз (в
зависимости от того, колеса или фрезы
установлены на мотоблок), убедитесь,
что левая полуось заблокирована.
Мотоблок имеет три скорости движения:
две вперед, одна назад.
Положения рычага переключения пере-
дач мотоблока показаны на Рис.18.

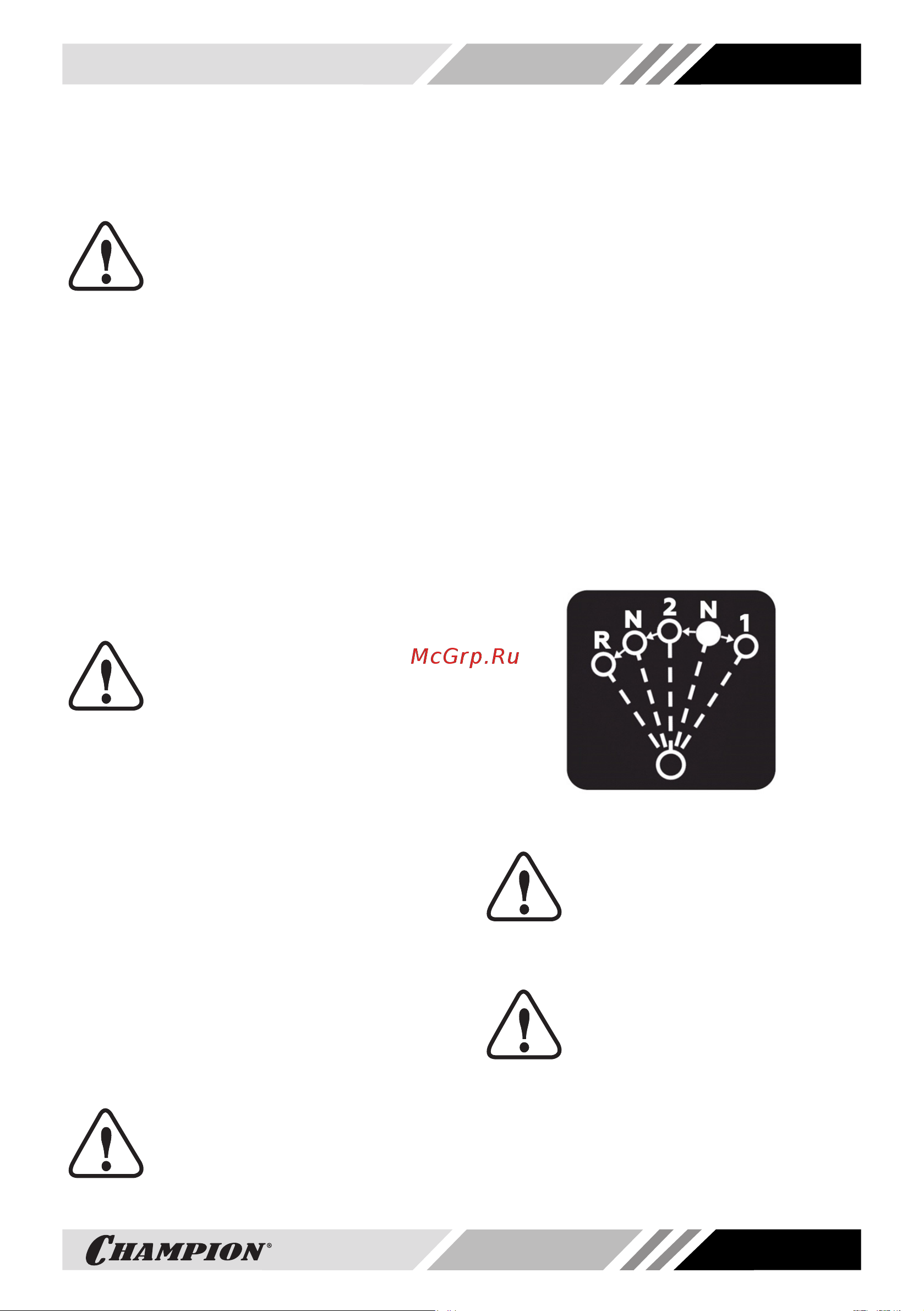

Рис. 18 Положения рычага переключения
передач
ВНИМАНИЕ!
Перед включением или выклю-
чением передачи необходимо
отпускать рычаг сцепления.
Запрещено переключать передачи, если
рычаг сцепления нажат.
ВНИМАНИЕ!
Передачи необходимо пере-
ключать только после полной
остановки вращения фрез
(колёс).
Переключение передач:
1. Исходное положение — рычаг пере-
ключения передач находится в ней-
тральном положении (N).
