29
снятым воздушным фильтром или без
воздушного фильтра. В противном слу-
чае, попадание грязи и пыли приведет к
быстрому износу двигателя. Выход из
строя двигателя в этом случае не под-
лежит ремонту по гарантии.
1. Открутите барашковую гайку 1А и
снимите крышку 2 воздушного филь-
тра (Рис. 25).
2. Открутите барашковую гайку 1В и
извлеките из корпуса воздушный
фильтр 3 в сборе (Рис. 25).
1A
2
1B
4
3
5

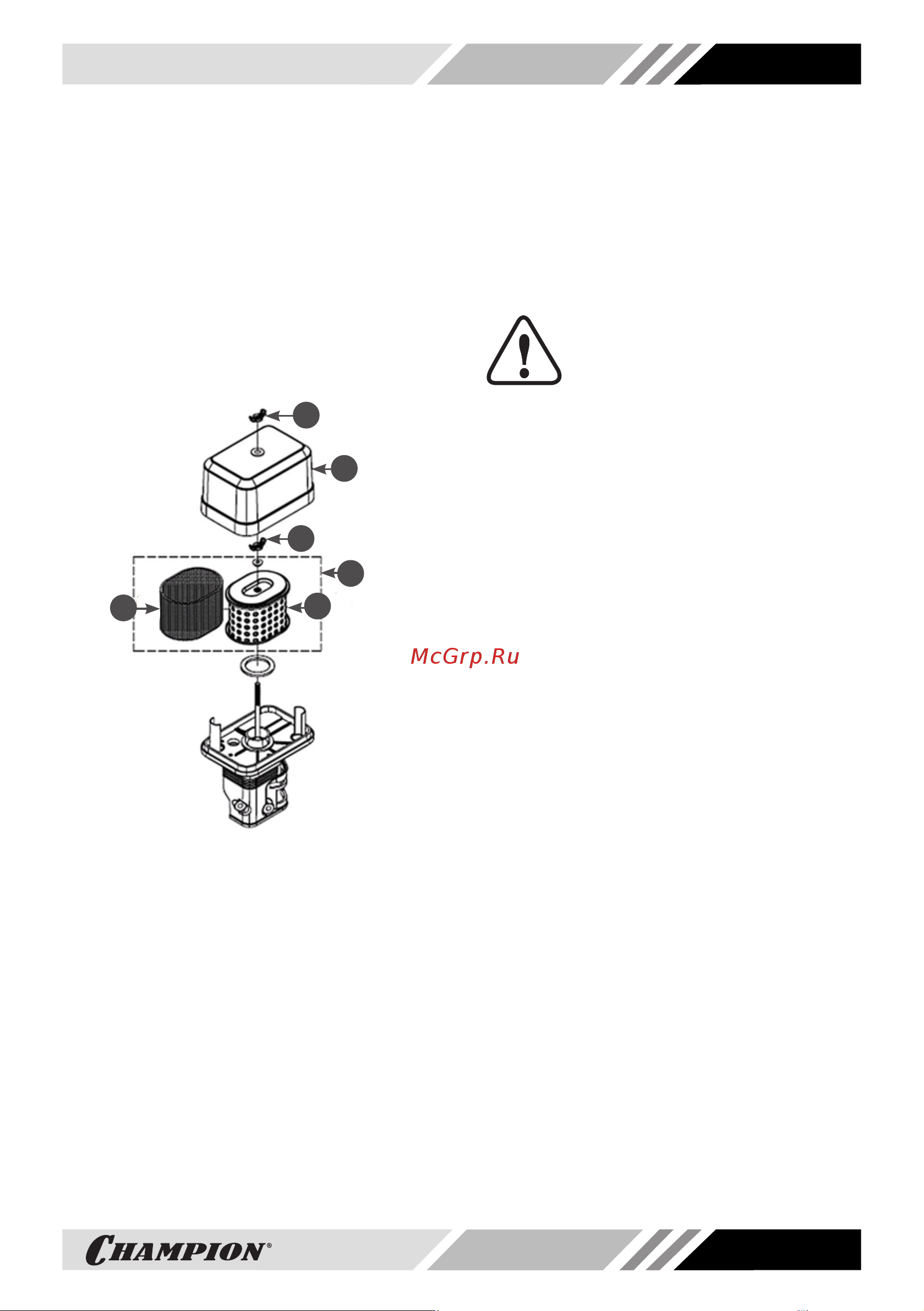

Рис. 25 Обслуживание воздушного
фильтра
1. Гайки барашковые
2. Крышка воздушного фильтра
3. Воздушный фильтр
4. Бумажный фильтрующий элемент
5. Поролоновый фильтрующий элемент
3. Проверьте целостность и чи-
стоту фильтрующих элементов.
Поролоновый (предварительный)
фильтрующий элемент 5 установлен
на корпусе бумажного фильтрующего
элемента 4 (Рис. 25).
4. При незначительном загрязнении
промойте поролоновый фильтру-
ющий элемент 5 (Рис.25) теплым
мыльным раствором и просушите.
Поврежденный или сильно загряз-
ненный поролоновый фильтрующий
элемент замените.
5. Смочите поролоновый фильтрующий
элемент специальным или чистым
моторным маслом, после чего, не
скручивая фильтрующий элемент,
отожмите излишки масла
ВНИМАНИЕ!
Бумажный фильтрующий эле-
мент не подлежит очистке,
необходима его замена. Не
продувайте бумажный фильтрующий
элемент сжатым воздухом, не промы-
вайте его в бензине и других раство-
рителях. Эксплуатация двигателя с
грязными или поврежденными филь-
трующими элементами, или без филь-
трующих элементов приведет к по-
паданию грязи и пыли в карбюратор и
двигатель, что в свою очередь, станет
причиной его быстрого износа. Выход
двигателя из строя в данном случае не
подлежит ремонту по гарантии.
6. Произведите очистку корпуса и крыш-
ки воздушного фильтра.
7. Установку воздушного фильтра про-
изведите в обратной последователь-
ности.
ОБСЛУЖИВАНИЕ ФИЛЬТРА
ТОПЛИВНОГО БАКА
В топливном баке установлены два сет-
чатых топливных фильтра. Один фильтр
устанавливается в заливной горловине
топливного бака. Второй фильтр кон-
структивно объединен со штуцером то-
пливного бака и установлен внутри бака
(Рис. 26).
Топливный фильтр 2, установленный в
горловине бака, проверяйте при каждой
заправке бака топливом. При необходи-
мости вынимайте сетчатый фильтр из
бака и производите его очистку (Рис. 27).
Регулярно проверяйте целостность сет-
чатого фильтра, при обнаружении меха-
нических повреждений замените сетча-
тый фильтр.
