32
ПРИМЕЧАНИЕ!
Ремень привода необходимо
проверять через каждые 50 ча-
сов работы.
Проверка клинового ремня:
1. Открутите болты крепления и сними-
те кожух 6 защитный ремня (Рис. 2).
2. Проверьте состояние ремня. Если ре-
мень протерт, надорван или заметны
иные повреждения, он должен быть
незамедлительно заменен.
ЗАМЕНА КЛИНОВОГО РЕМНЯ:
Для замены ремня выполните следующее:
1. Открутите болты и гайки крепления ко-
жуха и снимите кожух 6 защитный рем-
ня (Рис. 2).
2. Открутите верхний болт 2 крепления
ограничительной пластины и отогните
пластину 6 в сторону сошника (Рис. 30).
3. Снимите ремень 1 со шкивов вала дви-
гателя 3 и коробки передач 5 (Рис. 30).
1
2
3
4
5
6

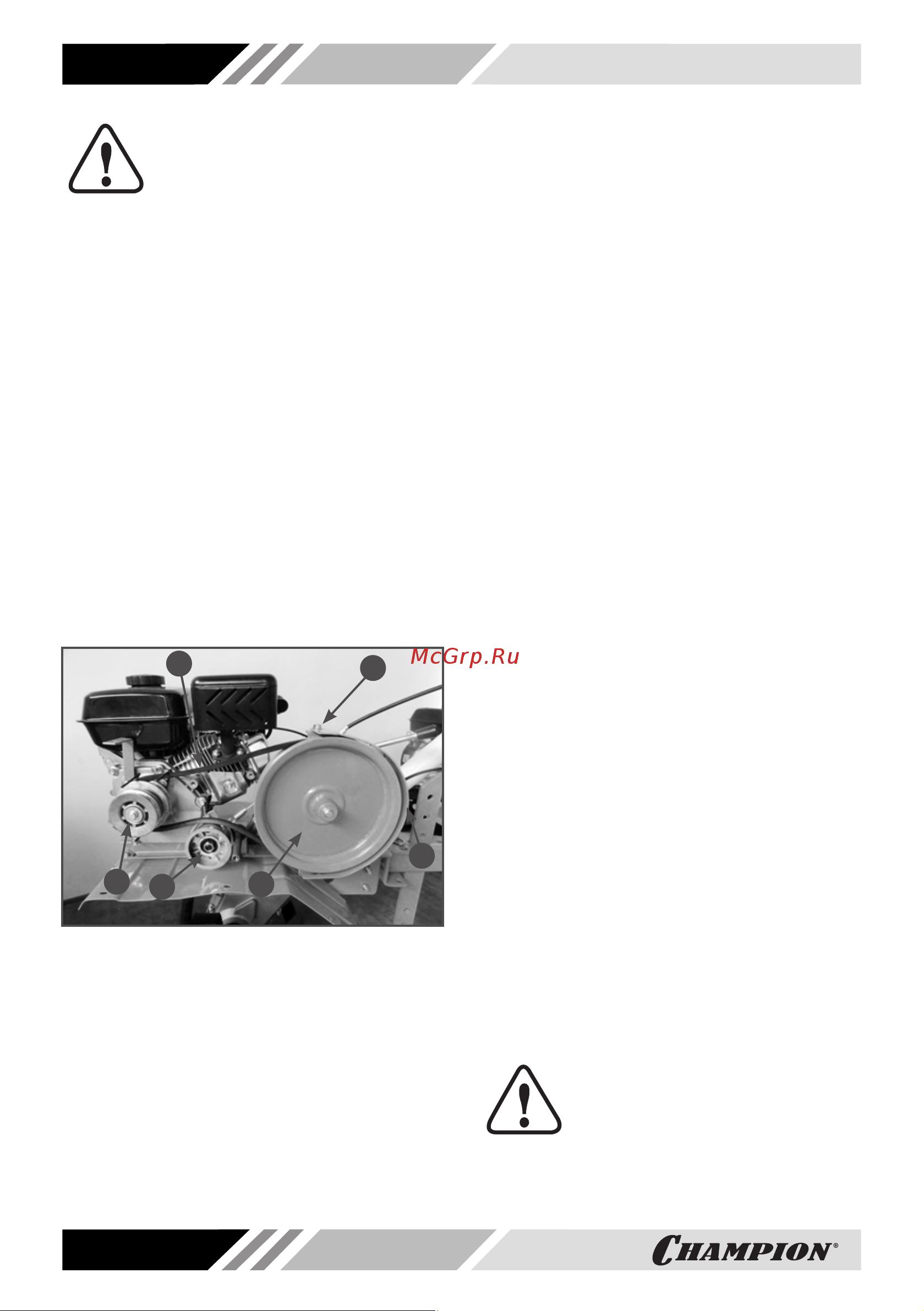

Рис. 30 Замена ремня привода
1. Ремень привода клиновой
2. Болт крепления ограничительной пластины
3. Ведущий шкив (вала двигателя)
4. Ролик натяжной ремня
5. Шкив ведомый (вала коробки передач)
6. Пластина ограничительная ремня
4. Наденьте на шкивы новый ремень.
5. Убедитесь, что ремень и шки-
вы вала двигателя и вала коробки
передач находятся на одной оси.
В том случае, если это не так, ослабь-
те затяжку болтов крепления двига-
теля и сдвиньте двигатель так, чтобы
ремни и шкивы вала коробки передач
и вала двигателя находились на од-
ной оси. Затяните болты крепления
двигателя.
6. Установите на место ограничительную
пластину и кожух защитный ремня.
ИЗМЕНЕНИЕ ПЕРЕДАТОЧНОГО
ЧИСЛА РЕМЕННОЙ ПЕРЕДАЧИ
На мотоблоке предусмотрена возмож-
ность изменения передаточного числа
ременной передачи. Это возможно за
счёт перестановки приводного ремня в
ручьи разного диаметра ведущего шкива
на вале двигателя.
Для перестановки ремня выполните следу-
ющее:
1. Открутите болты и гайки крепления
кожуха и снимите кожух 6 защитный
ремня (Рис. 2).
2. Открутите верхний болт 2 крепления
ограничительной пластины ремня и
отогните пластину 6 в сторону сошни-
ка (Рис. 30).
3. Установите ремень привода в ру-
чьи шкива вала двигателя боль-
шего «D» или меньшего диаме-
тра «d» и соответствующие им
ручьи шкива вала коробки передач.
На Рис. 31 показана установка рем-
ня в ручей шкива большего диаметра
«D». На Рис. 32 показана установка
ремня в ручей шкива меньшего диа-
метра «d».
4. Проверьте регулировку троса сцепле-
ния, при необходимости отрегулируйте.
5. Установите на место и закрепите
ограничительную пластину ремня и
кожух защитный ремня.
ВНИМАНИЕ!
Третий (внешний) ручей мало-
го диаметра шкива вала дви-
гателя не предназначен для
установки в него приводного ремня мо-
тоблока.
