19
4. Аккуратно извлеките щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
7. При недостаточном уровне масла в
картере необходимо долить чистое
масло до верхней отметки на щупе,
что соответствует нижней кромке за-
ливного отверстия (Рис. 12).
5. После окончательной проверки, плот-
но закрутите крышку-щуп.
МАСЛО В КОРОБКЕ ПЕРЕДАЧ
ВНИМАНИЕ!
Мотоблок поставляется с за-
вода без масла в картере ко-
робки передач. Перед запуском
в работу необходимо залить требуе-
мое количество (3,5 л) чистого транс-
миссионного масла.
Для смазки коробки передач исполь-
зуйте трансмиссионное масло API GL-5
SAE85W90.
1. Установите мотоблок горизонтально
на ровной поверхности.
2. Открутите пробку 1 маслозаливного
отверстия. Пробка находится справа
в верхней части корпуса коробки пе-
редач (Рис. 13).
1
2

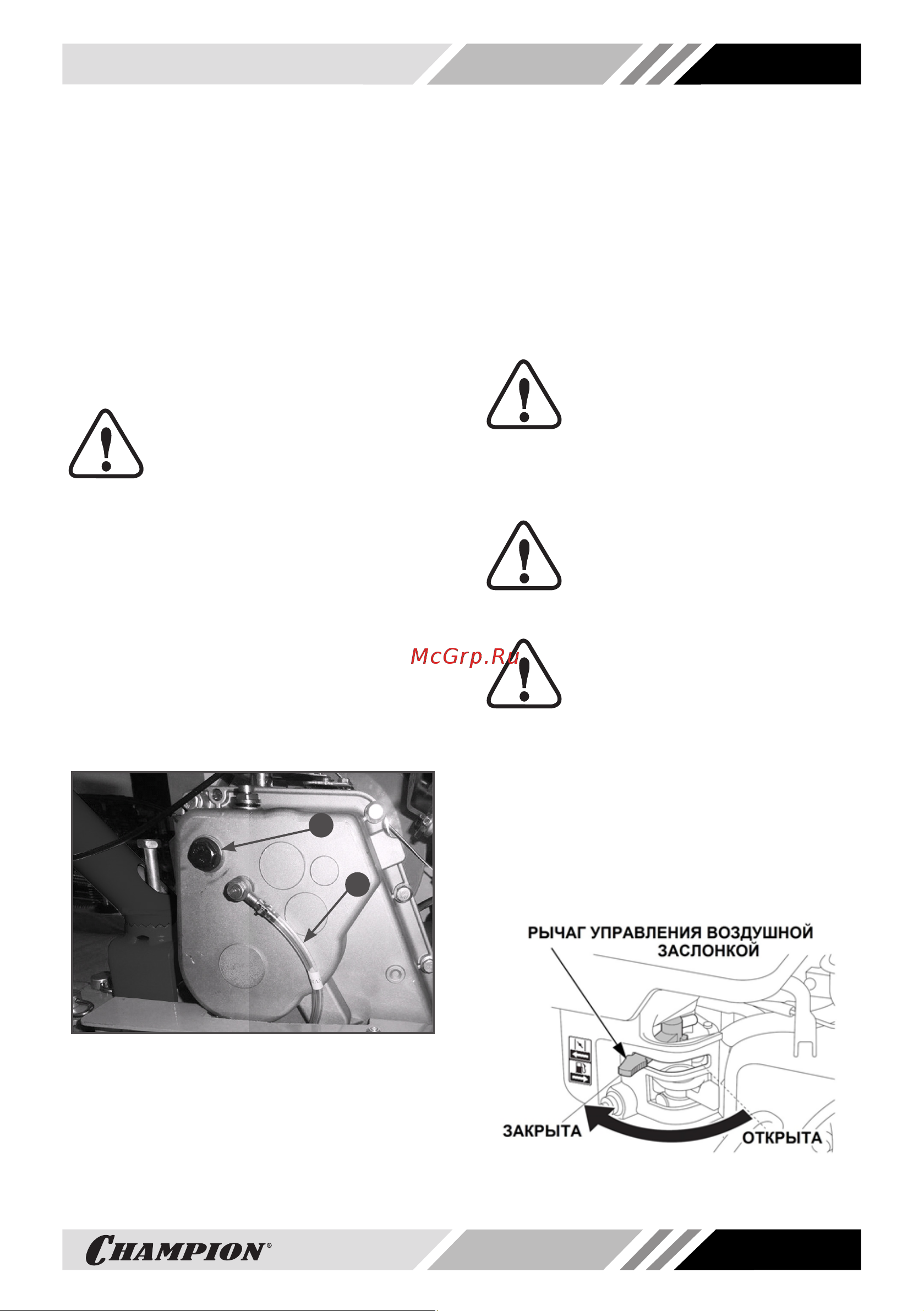

Рис. 13 Заправка масла в коробку передач
1. Пробка маслозаливного отверстия
2. Трубка для контроля уровня масла в коробке
передач
3. С помощью воронки залейте в ко-
робку передач необходимый объем
чистого трансмиссионного масла ре-
комендованной вязкости.
4. Уровень масла в коробке пере-
дач контролируется с помощью
специальной трубки 2 (Рис. 13).
На трубке нанесены две метки «MAX»
и «MIN». Уровень масла в коробке пе-
редач должен быть по верхнюю метку
«MAX» на трубке. При необходимости
долейте масло до требуемого уровня.
5. Закрутите пробку маслозаливного от-
верстия.
ПРИМЕЧАНИЕ!
Проверяйте уровень масла в
картере коробки передач пе-
ред каждым использованием
мотоблока.
ЗАПУСК ДВИГАТЕЛЯ
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что рычаг пере-
ключения передач находится в
нейтральном положении и ры-
чаг сцепления не нажат.
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверяй-
те уровень масла в картере.
1. Проверьте уровень масла в картере
двигателя, уровень масла в коробке
передач и наличие топлива в топлив-
ном баке.
2. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее левое положение (Рис. 14).
Рис. 14 Рычаг управления воздушной
заслонкой
