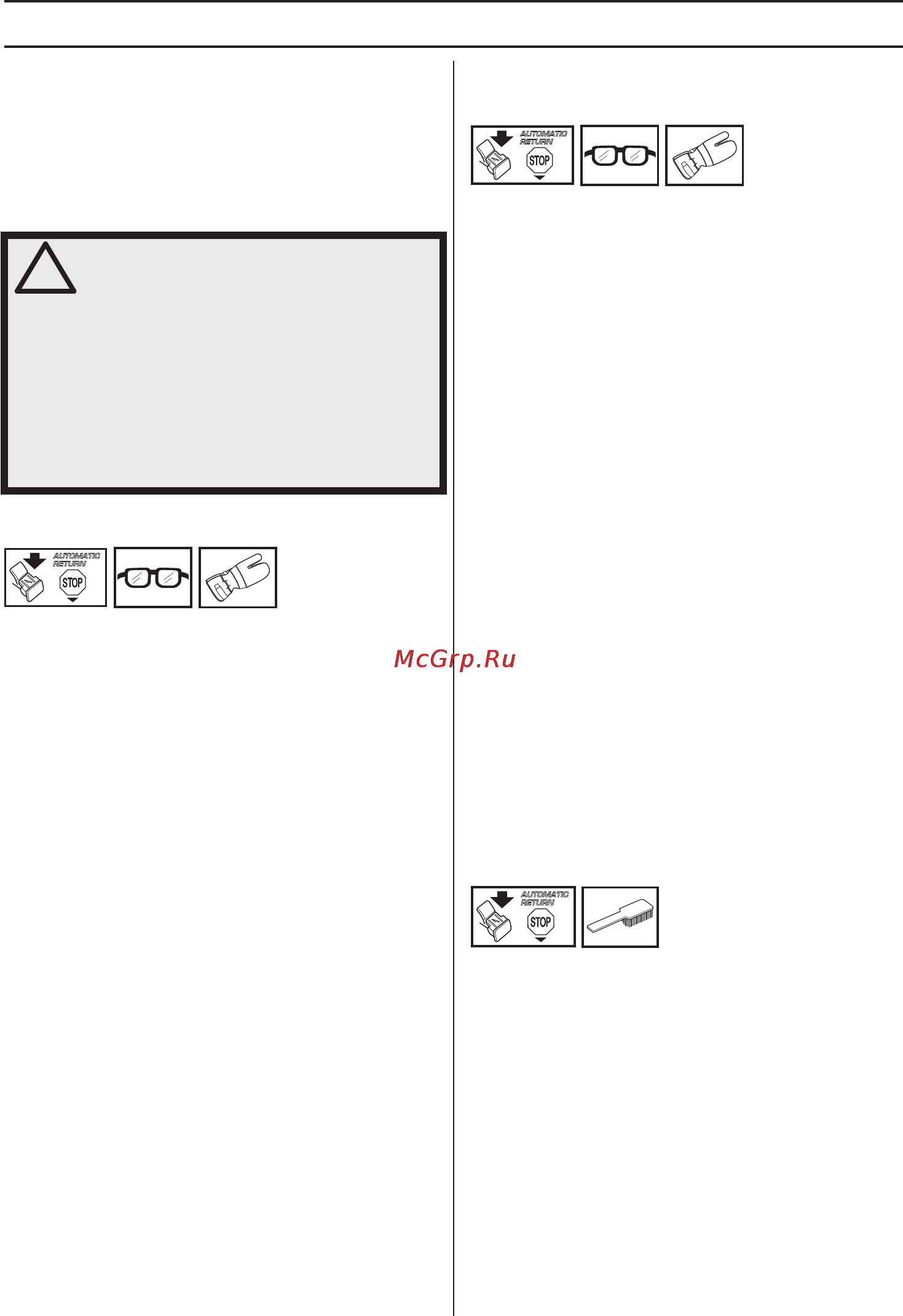

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Глушитель служет для снижения уровня шума и отвода раскаленных выхлопных газов от рабочего Выхлопные газы очень горячие и могут содержать искры что может привести к пожару при прямом попадании на сухой и воспламеняющийся материал Замена возвратных и приводных пружин Стартер Возвратная пружина А ПРЕДУПРЕЖДЕНИЕ Возвратная пружина стартера находясь в корпусе в собранном виде находится под нагрузкой и при небрежном обращении в момент открытия может выскочить и вызвать серьезные травмы При замене стартовой пружины или шнура стартера всегда соблюдайте осторожность Пользуйтесь защитными очками и защитными перчатками Замена стартового шнура Открутите винты крепящие корпус стартера к картеру двигателя и снимите стартер 96 Вытяните шнур стартера примерно на 30 см и поднимите его через выемку в шкиве Установите возвратную пружину в нейтральное положение медленно вращая шкив в обратном направлении 97 Отверните болт в центре шкива и снимите ведущий диск А пружину ведущего диска В и шкив С Установите и закрепите новый стартовый шнур на шкиве стартера Прокрутите стартовый шнур на шкиве стартера приблизительно на три оборота Установите шкив стартера так чтобы конец возвратной пружины О зацеплялся в шкиве стартера Теперь соберите пружину ведущего диска ведущий диск и болт в центре шкива Проденьте стартовый шнур через отверстие в корпусе стартера и рукоятку стартера Завяжите хороший узел на стартовом шнуре 98 Натяжение возвратной пружины Поднимите шнур стартера через выемку в шкиве и поверните шкив стартера на два оборота по часовой стрелке Обратите внимание Проверьте чтобы шкив стартера был повернут по крайней мере на половину оборота при полностью вытянутом шнуре стартера 99 Натяните шнур с помощью рукоятки Сдвиньте палец и отпустите шнур См рисунок внизу 99 32 Яизз1ап Поднимите шкив стартера См Замена поврежденного или изношенного шнура стартера Помните что возвратная пружина находится в блоке стартера в сжатом положени Выньте кассету с возвратной пружиной из стартера Смажьте возвратную пружину маловязким маслом Вставьте кассету с возвратной пружиной в стартер Поставьте шкив стартера на свое место и натяните возвратную пружину Пружина ведущего диска В Отверните боль в центре шкива и снимите ведущий диск и пружину ведущего диска Снимите пружину ведущего диска и установите ведущий диск поверх пружины 100 Сборка стартера Соберите стартер сначала вытянув шнур стартера а затем установив стартер на картер двигателя Затем плавно отпустите шнур стартера чтобы шкив вошел в зацепление с храповиком Вставьте и затяните винты которые крепят стартер Воздушный фильтр Воздушный фильтр следует регулярно чистить от пыли и грязи для того чтобы избежать следующих повреждений Сбой в работе карбюратора Трудность запуска Падение мощности двигателя Напрасный износ частей двигателя Чрезмерный расход топлива Сняв крышку цилиндра отвинтите воздушный фильтр и разберите его При обратной сборке проверьте чтобы фильтр был плотно посажен обратно на место Почистите фильтр щеткой или вытряхните его 101 Для более тщательной чистки фильтр следует помыть в воде с мылом 1155297 56 R 67 2 2014 04 15
