Deutsch
21
Den Wechselknopf der auf Abb. 10 gezeigt ist auf ,,0“
einstellen um den Umlaufbetrieb auf das Mindestmaß
herabzusetzen (das Sägeblatt bewegt sich nur von
oben nach unten). Der Umlaufbetrieb kann in 4 Stufen
von „0“ bis „III“ gewählt werden.
(2) Für hartes Material, wie Stahlblech, usw., den
Umlaufbetrieb herabsetzen. Für weiches Material, wie
Bauholz, Kunstoff, usw, den Umlaufbetrieb, um die
Arbeitsleistung zu erhöhen, steigern. Um Material mit
Genauigkeit zu schneiden den Umlaufbetrieb
herabsetzen.
7. Sägen von rostfreien Stahlblechen
Diese Stichsäge kann mit den Sägeblättern 97
rostfreies Stahlblech sägen. Für korrekte Bedienung
bitte den Abschnitt „Betreffend Sägen von rostfreien
Stahlblechen“ aufmerksam durchlisen.
8. Splitterschutz
Die Verwendung des Splitterschutzes beim Schneiden
von Holzmaterialen reduziert das Splittern an der
Oberfläche. Den Splitterschutz in den Zwischenraum
an der Grundplatte einsetzen und bis zum Anschlag
einschieben. (Siehe Abb. 11)
9. Schnipseldeckel
Der Schnipseldeckel verhütet, dass Späne wegfliegen,
und er verbessert die Wirksamkeit des
Staubsammlers.
Den Schnipseldeckel zwischen der Grundplatte und
dem Hebel einschieben und mit leichtem Druck
eindrücken, bis er einrastet. (Abb. 12)
Zum Entfernen des Schnipseldeckels beide Seiten des
Knopfes halten und leicht öffnen, bis der
Schnipseldeckel von der Stichsäge entfernt werden
kann. (Abb. 13)
HINWEIS:
Es besteht die Möglichkeit, dass der Schnipseldeckel
beim Sägen von Metall mattiert wird.
10. Hilfsgrundplatte
Verwendung der (aus Stahl hergestellten)
Hilfsgrundplatte verringert den Abrieb von
Aluminium, besonders beim Sägen von Metall.
Verwenden der (aus Kunstharz bestehenden
Hilfsgrundplatte verringert Verkratzen der
Schnittoberfläche. Bringen Sie die Hilfsgrundplatte
mit den vier mitgelieferten Schrauben an der
Unterseite der Grundplatte an.
11. Hinweise zur Ladezustand-Kontrollleuchte
Zum Kontrollieren des Akkuladezustands den
Ladezustand-Anzeigeschalter drücken, wodurch die
Ladezustand-Kontrollleuchte aufleuchtet. (Abb. 14)
Beim Loslassen des Ladezustand-Anzeigeschalters
erlischt die Ladezustand-Kontrollleuchte. Tabelle 4
zeigt das Leuchtverhalten der Ladezustand-
Kontrollleuchte und den entsprechenden
Ladezustand.
Das Ansprechen der Ladezustand-Kontrollleuchte
kann aufgrund von Umgebungstemperatur und
individuellen Eigenschaften des Akkus von der obigen
Tabelle etwas abweichen. Daher die Angabe nur zum
Bezug verwenden.
HINWEIS:
䡬 Die Schalterkonsole vor Stoß und Fall schützen.
Anderenfalls drohen Störungen.
䡬 Zum Schonen der Akkuladung leuchtet die
Ladezustand-Kontrollleuchte nur, während der
Ladezustand-Anzeigeschalter gedrückt wird.
SCHNEIDEN
ACHTUNG
䡬 Zur Verhütung von Loslösen oder Beschädigung des
Sägeblatts bzw. übermäßigen Verschleißes des
Tauchkolbens bitte sicherstellen, dass die Grundplatte
beim Sägen fest am Werkstück anliegt.
䡬 Bei kleiner Geschwindigkeit, kein Holzstück von einer
Dicke über 10 mm oder Stahl von einer Dicke über 1
mm schneiden.
1. Parallelschneiden
Beim Sägen einer geraden Linie zuerst eine
Führungslinie zeichnen und dann entlang dieser Linie
sägen.
Verwendung der Führung (separat verkauft) macht es
möglich genau geradlinig zu sägen.
(1) Die Grundplattenschraube mit dem mitgelieferten
Sechskantinnenschlüssel lösen. (Abb. 15)
(2) Die Grundplatte voll nach vorne bewegen (Abb. 16)
und die Grundplattenschraube wieder anziehen.
(3) Die Führung durch das Führen durch das
Anbringungsloch und anziehen der M5-Schraube
anbringen. (Abb. 17)
(4) Die Ringposition auf „0” stellen.
HINWEIS:
Um genaues Schneiden bei Verwendung der Führung
(Abb. 17) sicherzustellen, immer die Ringposition auf
„0” stellen.
2. Sägen von krummen Linien
Beim Sägen eines kleinen Kreisbogens wird die
Schiebgeschwindigkeit der Maschine verringert.
Wenn die Maschine zu schnell geschoben wird, könnte
das zum zerbrechen des Sägeblatts führen.

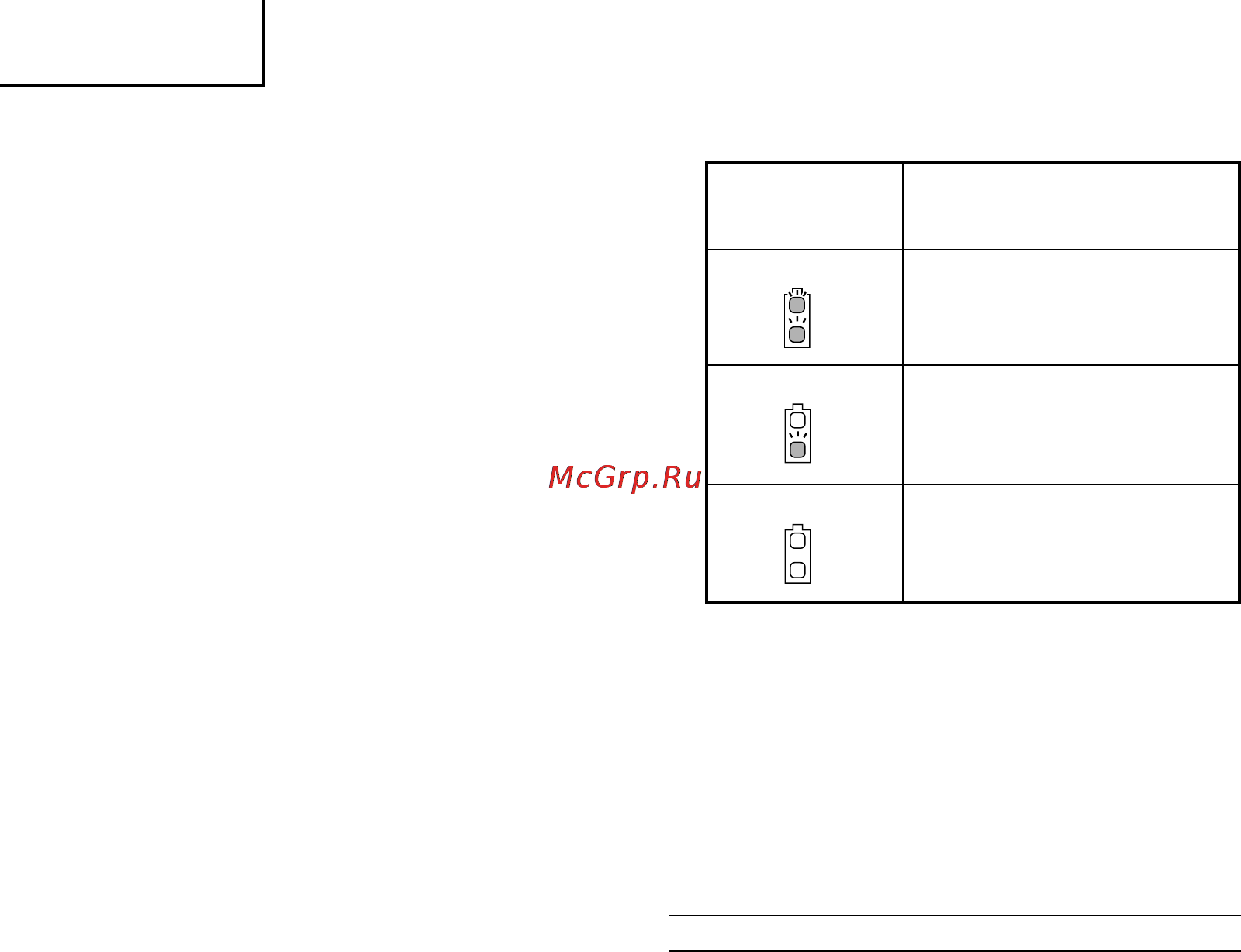

Leuchtverhalten
der Ladezustan
d-Kontrollleuchte
Akkuladezustand
Die Akkuladung ist
ausreichend.
Die Akkuladung ist etwa auf
die Hälfte abgesunken.
Die Akkuladung ist beinahe
erschöpft.
Den Akku so schnell wie
möglich aufladen.
Tabelle 4
