ASR
OFF
F0U0005m

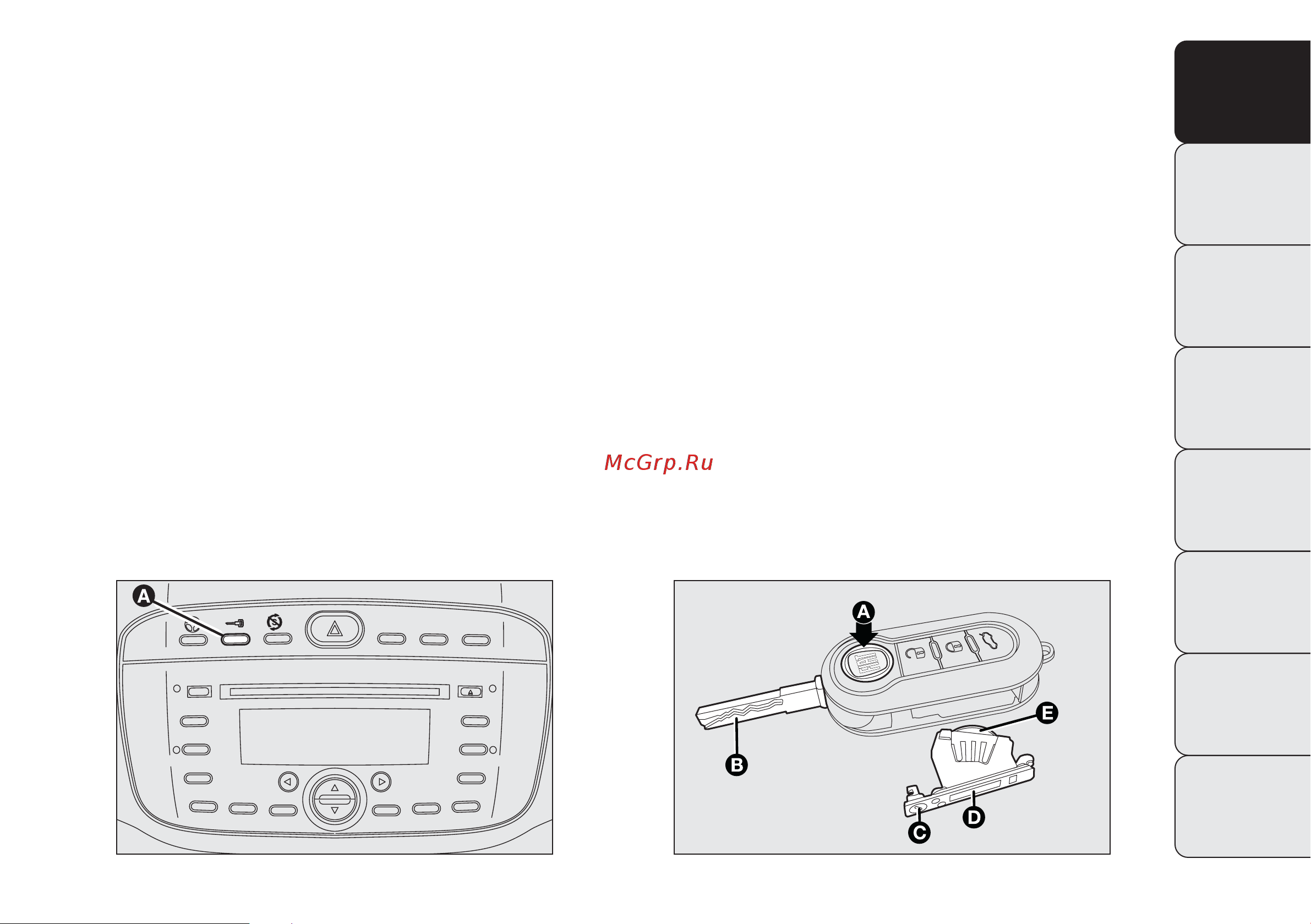

рис. 5
F0U0006m
рис. 6
Замена батарейки в ключе с пультом дистанционного
управления – рис. 6
Замена батарейки выполняется следующим образом:
❒
нажмите кнопку А и откройте металлическое жало В;
❒
поверните винт С в положение
:
с помощью тонкой
отвертки;
❒
выньте батарейный отсек D и замените батарейку E,
соблюдая полярность установки;
❒
вставьте батарейный отсек D в ключ и зафиксируйте
его в положении установкой винта C на символ
Á
.
Сигнализация контрольных ламп на приборной
панели
При блокировке дверей контрольная лампа A-рис. 5
загорается примерно на 3 секунды, после чего она
начинает мигать (функция охранной сигнализации).
Если при блокировке дверей одна или несколько дверей
или крышка багажника правильно не закрылись,
контрольная лампа быстро мигает вместе с указателями
поворота.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
9
