ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
20

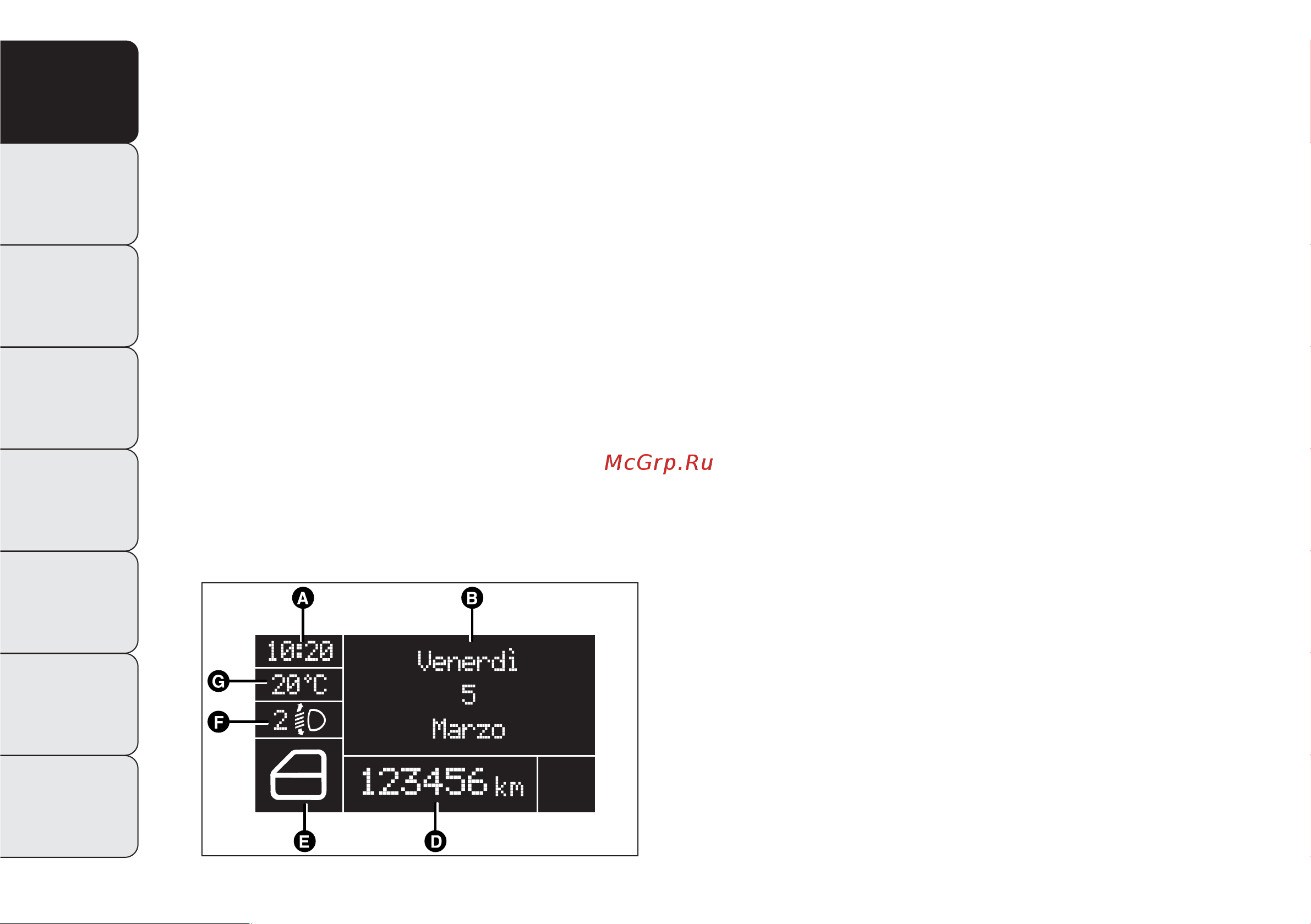

рис. 18
F0U2050i
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
С ИЗМЕНЯЕМОЙ КОНФИГУРАЦИЕЙ
(для моделей/рынков, где предусмотрено)
Автомобиль может быть оборудован
многофункциональным дисплеем с изменяемой
конфигурацией, который во время управления
транспортным средством дает пользователю полезную
информацию с учетом ранее заданных параметров.
СТАНДАРТНОЕ ИЗОБРАЖЕНИЕ – рис. 18
В стандартном изображении выводятся следующие
показатели:
A Время
B Дата
D Одометр (указание километров или миль пробега)
E Индикатор состояния автомобиля (например,
открытые двери, наличие обледенений на дорогах и
проч.)
F Положение фар (только при включенном ближнем
свете)
G Наружная температура
❒
Указатель функции Start&Stop (для моделей/рынков,
где предусмотрено).
❒
Gear Shift Indicator (указатель переключения передач)
(для моделей/рынков, где предусмотрено).
