233
F0U0294m
рис. 214
I Тип двигателя
L Код исполнения кузова
M Количество для запчастей
N Исправленный коэффициент дымности
(для дизельных двигателей)
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ
АВТОМОБИЛЯ
Рекомендуется записать идентификационные
обозначения автомобиля. Проштампованные и
указанные на табличках идентификационные данные
❒
Сводная табличка идентификационных данных
❒
Маркировка шасси
❒
Идентификационная табличка лакокрасочного
покрытия кузова
❒
Маркировка двигателя

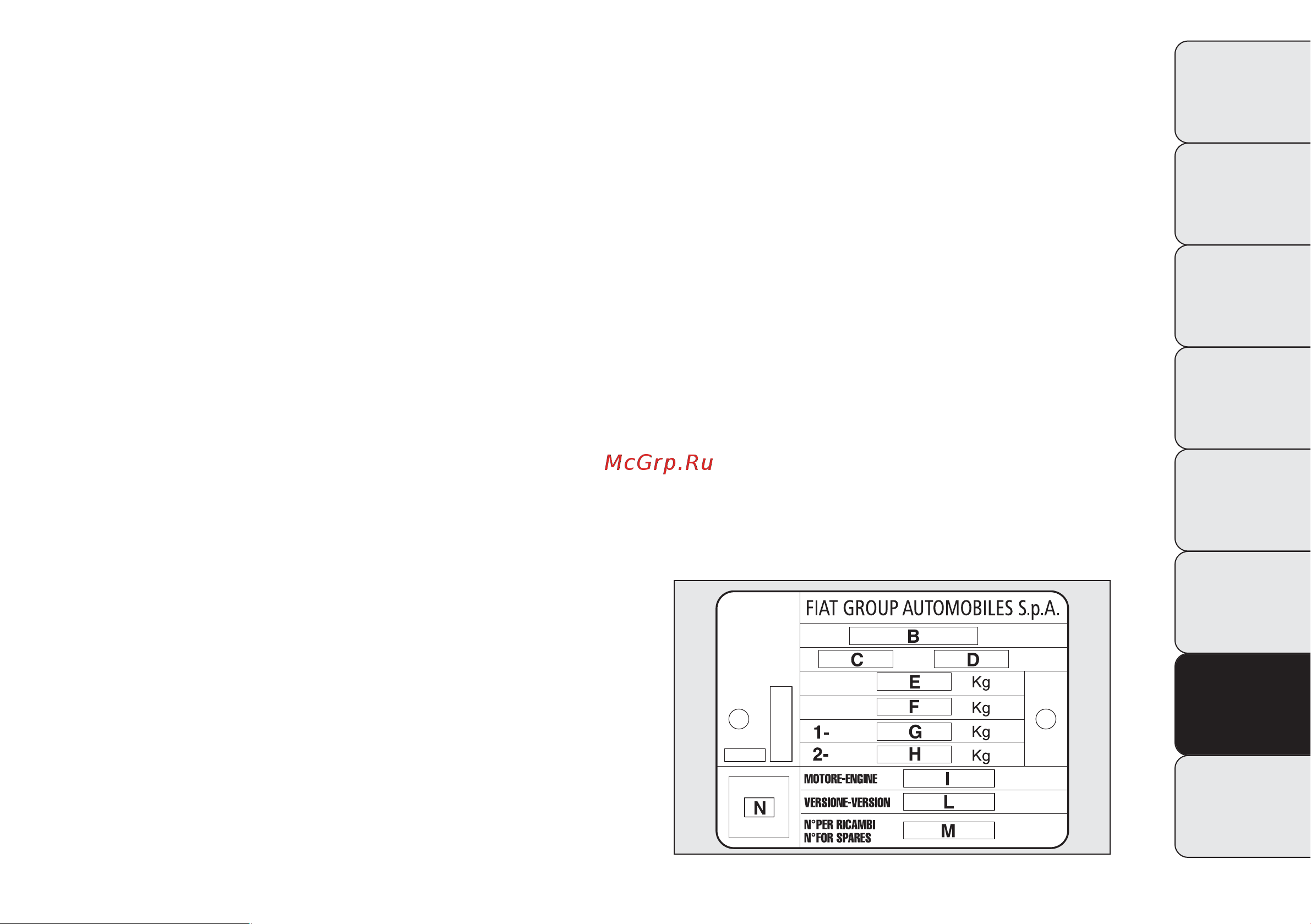

СВОДНАЯ ТАБЛИЧКА ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ – рис. 214
Табличка расположена на левой стороне дна багажного
отсека и содержит следующую информацию:
B Номер сертификата
C Код типа транспортного средства
D Серийный (порядковый) номер изготовления шасси
E Максимально допустимая масса транспортного
средства с полной нагрузкой
F Максимально допустимая масса транспортного
средства с полной нагрузкой и прицепом
G Максимально допустимая нагрузка на переднюю ось
H Максимально допустимая нагрузка на заднюю ось.
