191
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

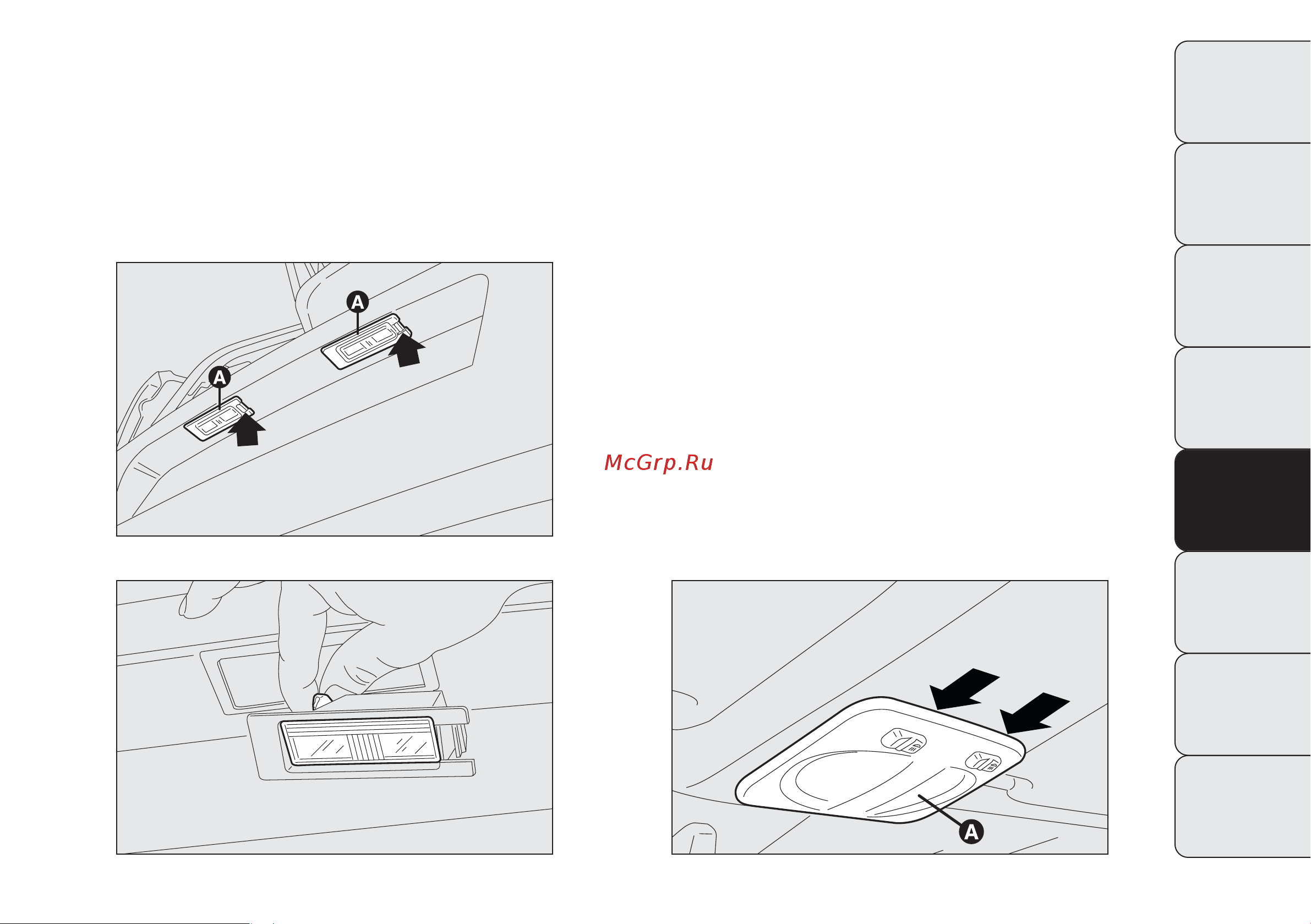

F0U0160m
рис. 174
F0U0159m
рис. 173
❒
отсоедините лампу рис. 174 от боковых контактов
и установите новую, проследив, чтобы она была
правильно ими зажата;
❒
нажатием поставьте прозрачную крышку на место.
F0U0163m
рис. 175
ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Для определения типа и мощности лампы см. параграф
«Замена лампы».
ПЕРЕДНИЙ ПЛАФОН
Замена ламп выполняется следующим образом:
❒
нажмите в точках, указанных стрелками, и снимите
плафон A – рис. 175;
❒
откройте защитную крышку В – рис. 176;
❒
замените лампы С, освободив их от боковых контактов.
Убедитесь, что контакты хорошо удерживают новые
лампы;
❒
закройте крышку B и установите плафон A – рис. 175 на
свое место. Убедитесь, что плафон хорошо закреплен.
