1. Охлаждающая жидкость двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло
6. Фильтр дизельного топлива

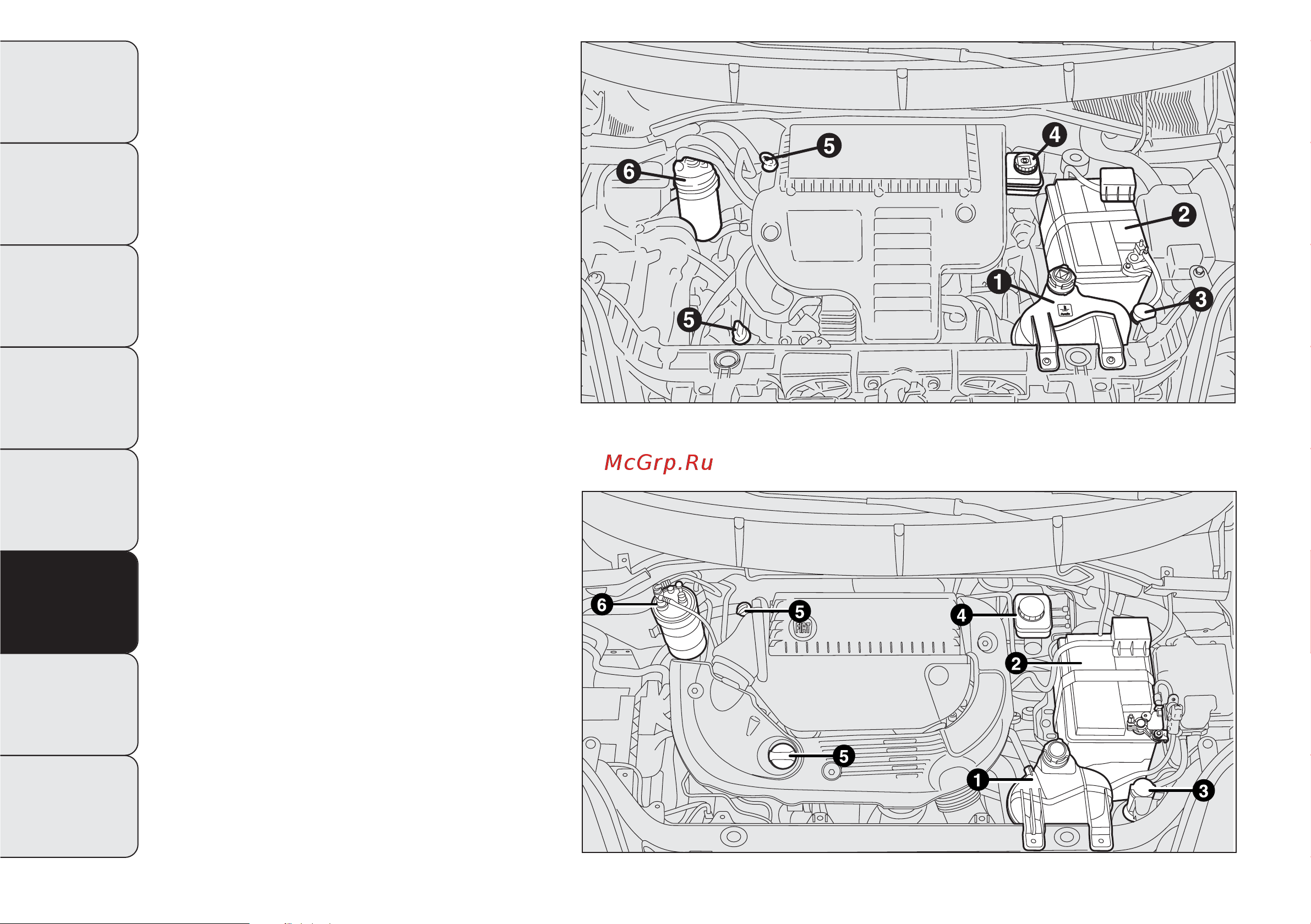

рис. 201 – Комплектации 1.3 Multijet (Евро 5)
F0U0641m
1. Охлаждающая жидкость двигателя
2. Аккумуляторная батарея
3. Жидкость для стеклоомывателя
4. Тормозная ждкость
5. Моторное масло
6. Фильтр дизельного топлива
рис. 200 – Комплектации 1.3 Multijet (Евро 4)
F0U0810m
