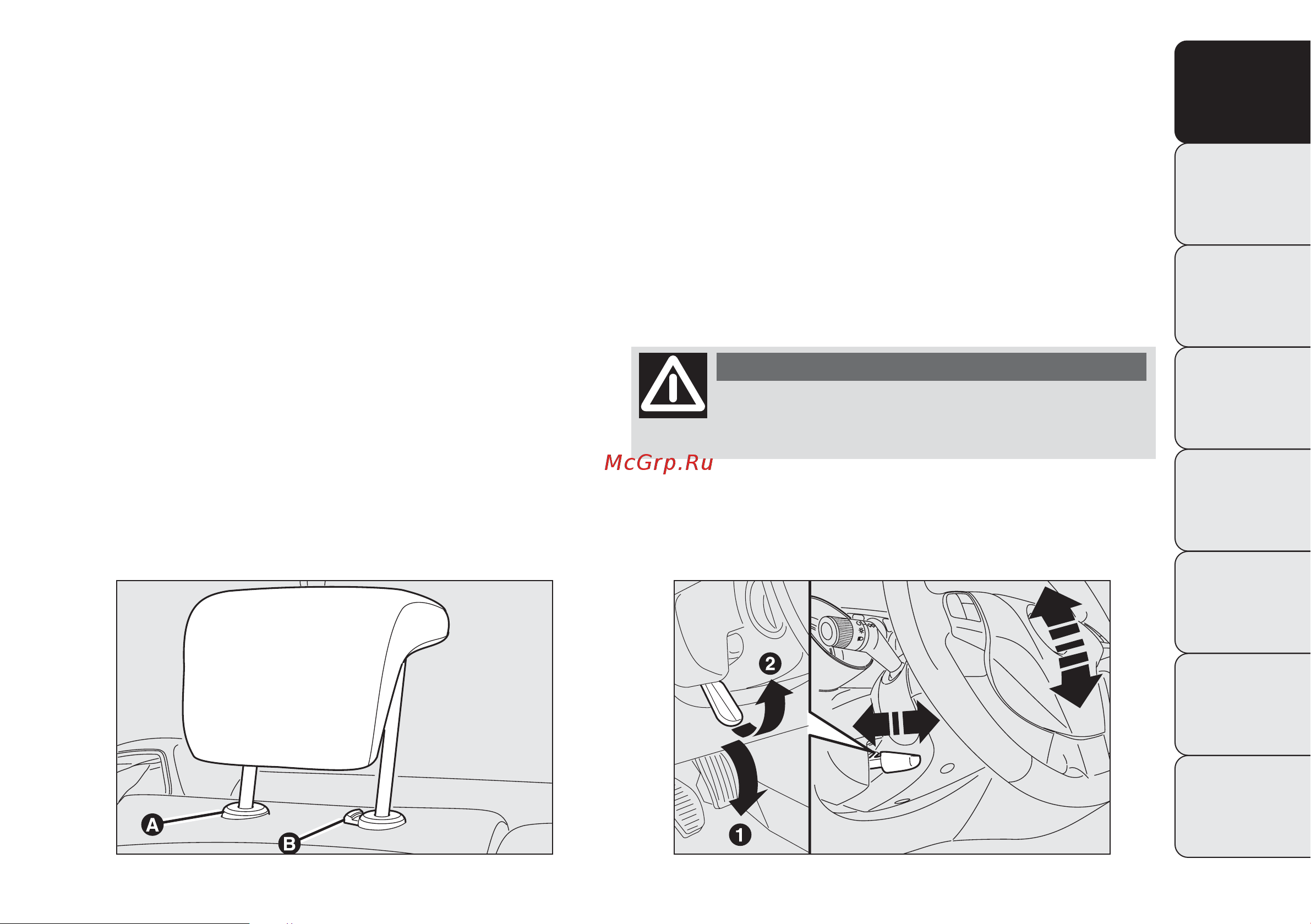

ЗАДНИЕ ПОДГОЛОВНИКИ – рис. 27
(для моделей/рынков, где предусмотрено)
Чтобы выставить подголовники в верхнем положении,
поднимите их вверх (в положение использования), пока
не услышите щелчок.
Чтобы вернуть подголовники в положение, в котором
они не используются, нажмите кнопку A и опустите их,
чтобы они встали в исходное положение на спинке.
Чтобы снять передние подголовники, одновременно
нажмите кнопки A и B около двух опор и поднимите
подголовники вверх.
ПРЕДУПРЕЖДЕНИЕ При использовании задних сидений
подголовники должны всегда находиться в верхнем
положении.
Регулировочные операции должны
проводиться, только когда автомобиль
остановлен и двигатель выключен.
ВНИМАНИЕ
РУЛЕВОЕ КОЛЕСО
Рулевое колесо регулируется по вертикали и по оси.
Регулировка выполняется следующим образом:
❒ отпустите рычаг A – рис. 28, сдвинув его вперед
(положение 1);
❒ выставите положение рулевого колеса;
❒ блокируйте рычаг A, потянув его к рулевому колесу
(положение 2).
рис. 28
F0U0652m
рис. 27
F0U0028m
