217
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0282m

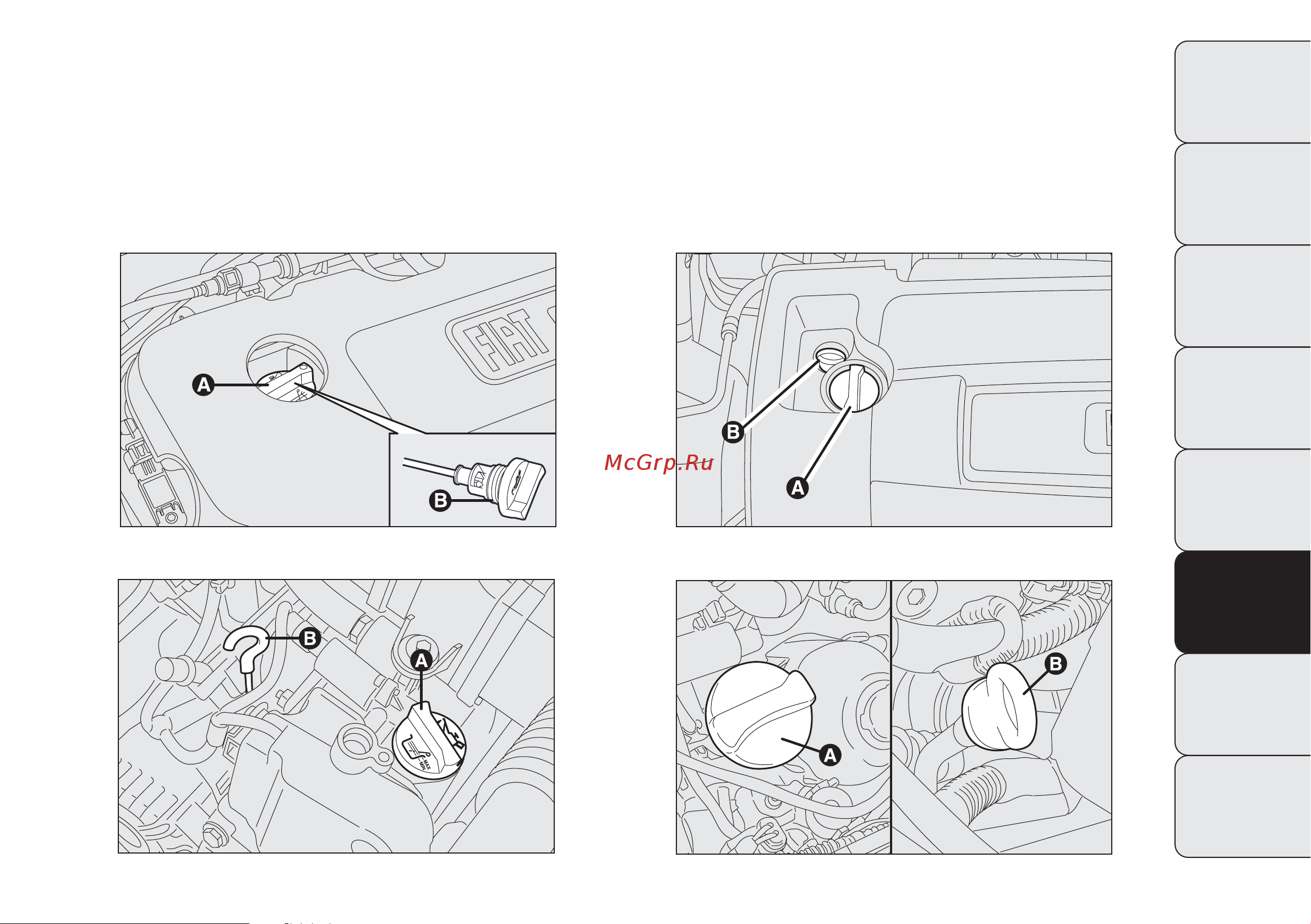

рис. 203 – Комплектации 1.2 и 1.4 8V
МОТОРНОЕ МАСЛО рис. 202-203-204-205
Проверка уровня моторного масла выполняется, когда
автомобиль стоит на ровной горизонтальной площадке,
примерно через 5 мин после останова двигателя.
F0U0284m
рис. 205 – Комплектация 1.3 Multijet
F0U0283m
рис. 204 – Комплектации 1.4 Multi Air – 1.4 Turbo Multi Air
F0U0811m
рис. 202 – Комплектации 0.9 Twinair Turbo 85CV
Для всех комплектаций, кроме 0.9 Twinair Turbo 85CV
Выньте маслощуп В, протрите его не оставляющей
следов ветошью и вставьте опять. Вновь выньте
маслощуп и проверьте, чтобы уровень масла был между
отметками MIN и MAX на щупе.
