148
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0129m

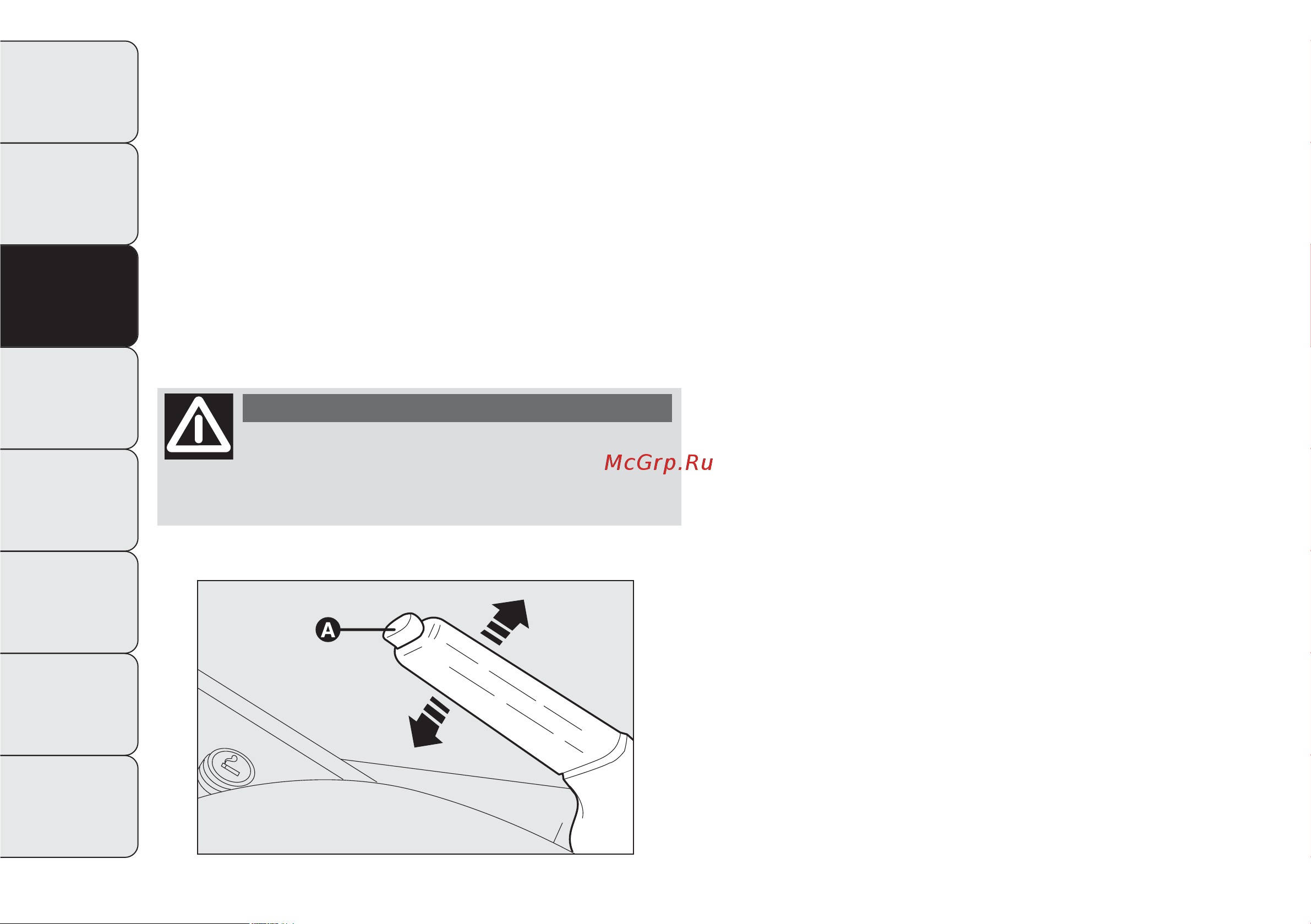

рис. 141
СТОЯНОЧНЫЙ ТОРМОЗ – рис. 141
Рычаг стояночного тормоза расположен слева от
водительского сиденья. Для включения стояночного
тормоза потяните рычаг вверх, чтобы гарантировать
неподвижное положение автомобиля. Для
предотвращения движения автомобиля по ровному
покрытию достаточно взвести рычаг стояночного
тормоза на четыре – пять щелчков; количество щелчков
может возрасти до девяти или десяти при сильном
уклоне дороги и при загрузке автомобиля.
ПРЕДУПРЕЖДЕНИЕ Если возникают другие ситуации,
обратитесь на станцию техобслуживания Fiat для
регулировки.
Когда стояночный тормоз включен и ключ зажигания
в положении MAR, на панели приборов загорается
контрольная лампа
x
.
Чтобы снять автомобиль со стояночного тормоза:
❒
слегка потяните рычаг стояночного тормоза вверх
и нажмите кнопку разблокировки A;
❒
держите нажатой кнопку A и опустите рычаг.
Контрольная лампа
x
на панели приборов гаснет.
Во избежание случайных движений автомобиля
выполните указанные действия с нажатой тормозной
педалью.
СТОЯНКА
Выполните следующие действия:
❒
заглушите двигатель и взведите рычаг стояночного
тормоза;
❒
включите передачу (первую – на подъеме или
заднюю – на спуске) и поверните колеса.
Если автомобиль припаркован на крутом склоне,
необходимо также поставить под колеса клинья или
камень. Не оставляйте ключ в замке зажигания во
избежание разрядки аккумулятора, а также всегда
вынимайте ключ, когда выходите из автомобиля.
Никогда не оставляйте детей одних
в автомобиле без присмотра; выходя из
машины, всегда вынимайте ключ из замка
зажигания и уносите его с собой.
ВНИМАНИЕ
