187
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0152m
рис. 164
A
A
B
F0U0621m
рис. 163

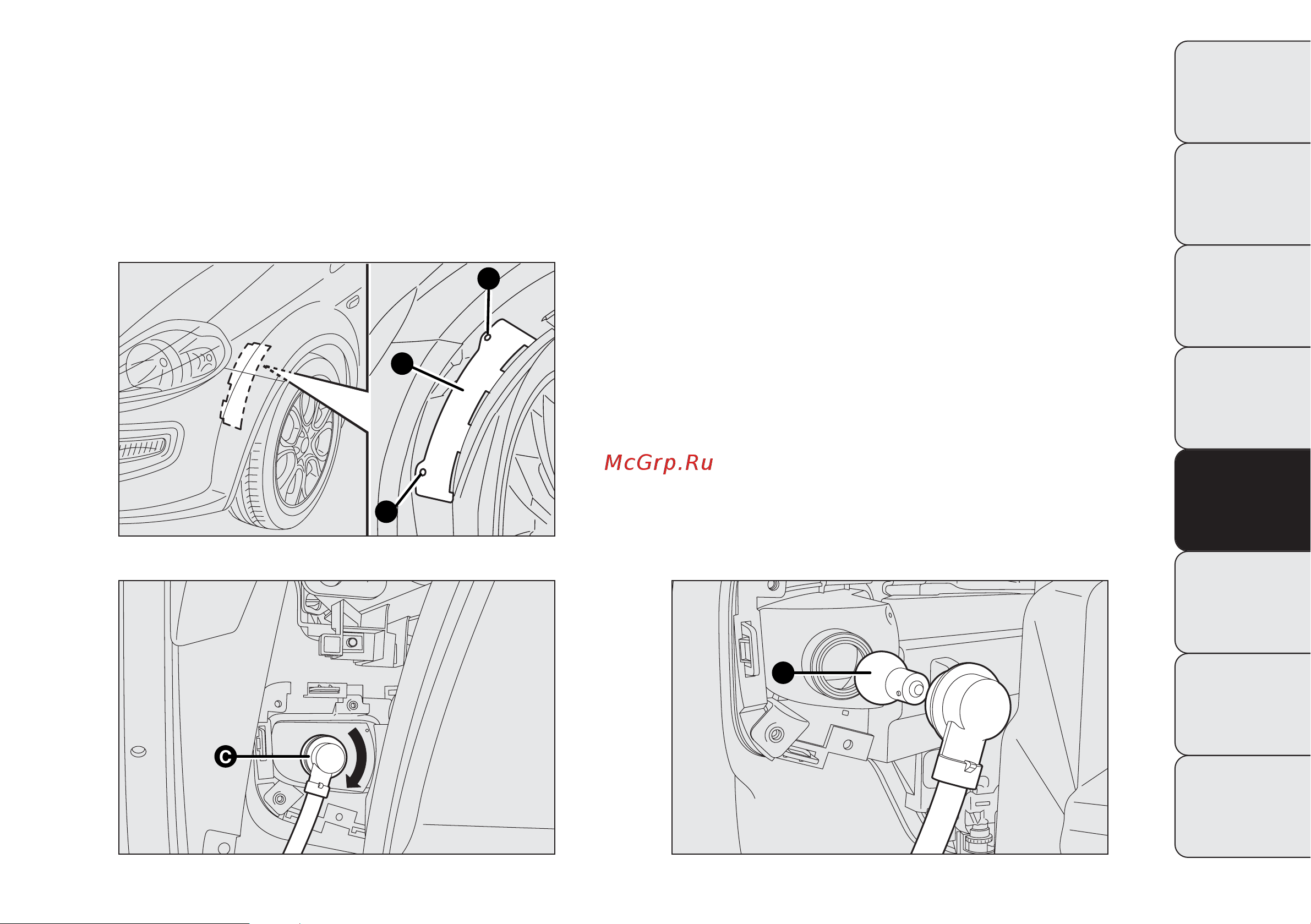

УКАЗАТЕЛИ ПОВОРОТА
Передние указатели рис. 163
Замена лампы выполняется следующим образом:
❒
поверните правое или левое колесо внутрь;
❒
раскрутите крепежные элементы A – рис. 163 и
снимите крышку люка доступа B;
D
F0U0153m
рис. 165
❒
снимите крышку патрона C – рис. 164 вращением
против часовой стрелки;
❒
выньте лампу D – рис. 165, слегка надавив и вращая ее
против часовой стрелки (байонетное соединение);
замените лампу на новую;
❒
заново установите крышку/патрон C – рис. 164, вращая
его по часовой стрелке, убедитесь в надежности
крепления;
❒
установите крышку B – рис. 163 и закрутите крепежные
элементы A.
