189
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К задним оптическим элементам относятся лампы
габаритных огней (светодиодные), стоп-сигналы и
указатели поворота.

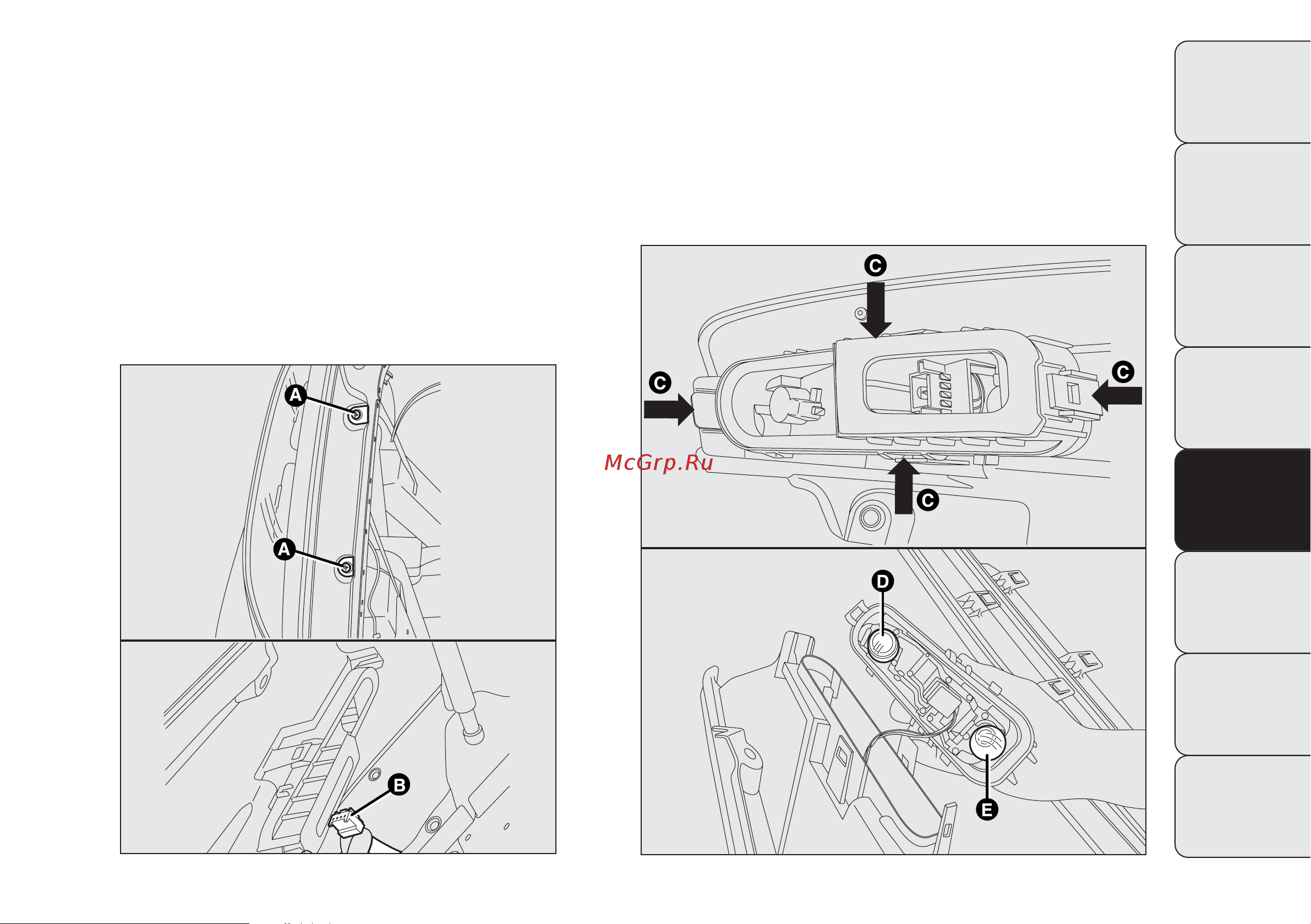

Положение ламп оптического элемента представлено на
рис. 169
D указатели поворота (стрелки)
E стоп-сигналы.
Замена лампы выполняется следующим образом:
❒
открутите крепежные винты А – рис. 169;
F0U0155m
рис. 169
F0U0156m
рис. 170
❒
отсоедините центральную электрическую колодку B и
выньте отражательный элемент, потянув его на себя;
❒
отсоедините патрон, воздействуя на фиксаторы C-рис.
170;
❒
выньте перегоревшую лампу, слегка нажимая на нее и
поворачивая против часовой стрелки (байонетное
соединение), замените лампу;
