Karcher CB 1 28 Eco [114/184] Περιγραφή εγκατάστασης
![Karcher CB 1 28 Eco [114/184] Περιγραφή εγκατάστασης](/views2/1925676/page114/bg72.png)
- 4

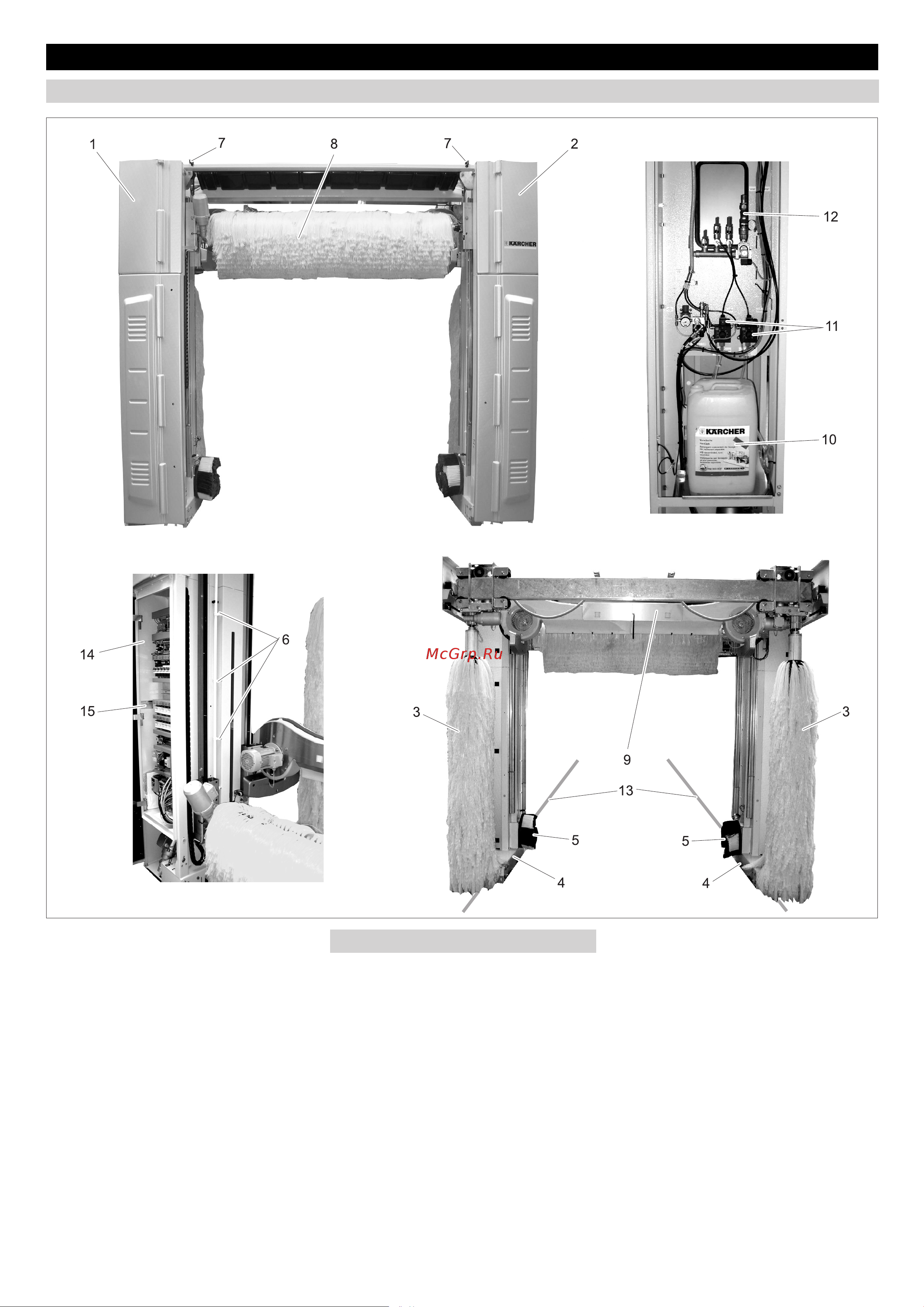

1 Στήλη 1
2 Στήλη 2
3 Πλευρική βούρτσα
4 Σασί
5 Σύστημα πλύσης τροχών
6 Ακροφύσια σαμπουάν, αφρού
7 Ακροφύσια νερού βούρτσας, απόπλυ-
σης, στεγνώματος
8 Βούρτσα οροφής
9 Στεγνωτήρας
10 Δοχείο υγρού καθαρισμού
11 Δοσομετρικές αντλίες
12 Φίλτρα
13 Ράγες κίνησης
14 Πίνακας ελέγχου
15 Πινακίδα τύπου
Οι περιστρεφόμενες πλευρικές βούρτσες
καθαρίζουν τα πλαϊνά, το πρόσθιο και το
οπίσθιο τμήμα του οχήματος.
Η περιστρεφόμενη βούρτσα
οροφής καθα-
ρίζει την οροφή του οχήματος από τις ακα
θαρσίες.
Για τον διεξοδικό καθαρισμό των φτερών, η
παραλλαγή Comfort της εγκατάστασης
πλυντηρίου είναι εφοδιασμένη με δύο μη-
χανισμούς πλυσίματος τροχών. Η θέση
των τροχών εντοπίζεται από ένα φωτοκύτ-
ταρο. Οι περιστρεφόμενες βούρτσες πιέζο-
νται πάνω στο φτερό με έναν υδραυλικό κύ
λινδρο.
Από τα ακροφύσια ύγρανσης βουρτσών
ψεκάζεται στο όχημα απορριπαντικό ανα-
μεμειγμένο με νερό.
Με την επιλογή πλυσίματος με αφρό, το
όχημα μπορεί να ψεκαστεί με αφρό πριν το
πλύσιμο.
Τα φίλτρα συγκρατούν τα σωματίδια, που
μπορούν να μπλοκάρουν τα ακροφύσια.
Οι δοσομετρικές αντλίες αναμειγνύουν τα
ακόλουθα απορρυπαντικά και είδη φροντί
δας με το νερό:
– Σαμπουάν, αφρός, (RM 811)
– Μέσα υποβοήθησης στεγνώματος (RM
829)
Περιγραφή εγκατάστασης
Γενική περιγραφή
Βασικός εξοπλισμός
Πλευρικές βούρστες
Βούρτσα οροφής
Εγκατάσταση πλυσίματος τροχών
Ακροφύσια ύγρασης βουρτσών
Πλύσιμο με αφρό
Φίλτρο
Δοσομετρική αντλία
114 EL
