- 5
Entlüftungsschraube (c) ca. 2 Umdre-
hungen entgegen dem Uhrzeigersinn
aufdrehen.
Taste (b) so oft betätigen, bis keine
Luftblasen mehr im Saugschlauch vor-
handen sind und das Reinigungs-/
Trocknungshilfsmittel über den Über-
laufschlauch in den Behälter zurück-
fließt.
Entlüftungsschraube (c) wieder zudre-
hen.
Bei Gefahr für Personen, Sachen und Tiere
muss durch Drücken des Not-Aus-Tasters
die Anlage sofort ausgeschaltet werden.
Sie finden Not-Aus-Taster
– am Waschkarten-/Codeleser
– an der Bedienstelle für Handbetrieb
– am Eingang zur Waschhalle, sofern
sich nicht Bedienstelle oder Waschkar-
ten-/Codeleser dort befinden.
몇 Warnung!
Beschädigungsgefahr für das zu reinigen-
de Fahrzeug. Tritt nach dem Reinigungs-
mittelauftrag eine Störung der
Waschanlage auf, muss das Reinigungs-
mittel nach dem Ausschalten der Anlage
durch gründliches Abspritzen mit Wasser
entfernt werden, um mögliche Lackschä-
den durch zu lange Einwirkungsdauer zu
verhindern.
몇 Warnung
Bei Verwendung von Carlite Bürsten muss
das Fahrzeug manuell vorgereinigt wer-
den, wenn die Anlage nicht mit einem An-
bausatz Hochdruck ausgestattet ist!
Hinweis
Bei Selbstbedienungsanlagen muss eine
sachkundige, mit der Anlage vertraute Per-
son erreichbar sein, die zur Vermeidung et-
waiger Gefahren notwendige Maßnahmen
durchführen bzw. veranlassen kann.
Hinweis
Vor dem Wiedereinschalten muß die Ursa-
che für die Betätigung des Not-Aus-Tasters
beseitigt werden. Personen oder Tiere dür-
fen sich nicht im Arbeitsbereich aufhalten.
Fahrzeuge müssen aus der Anlage heraus-
gefahren werden.

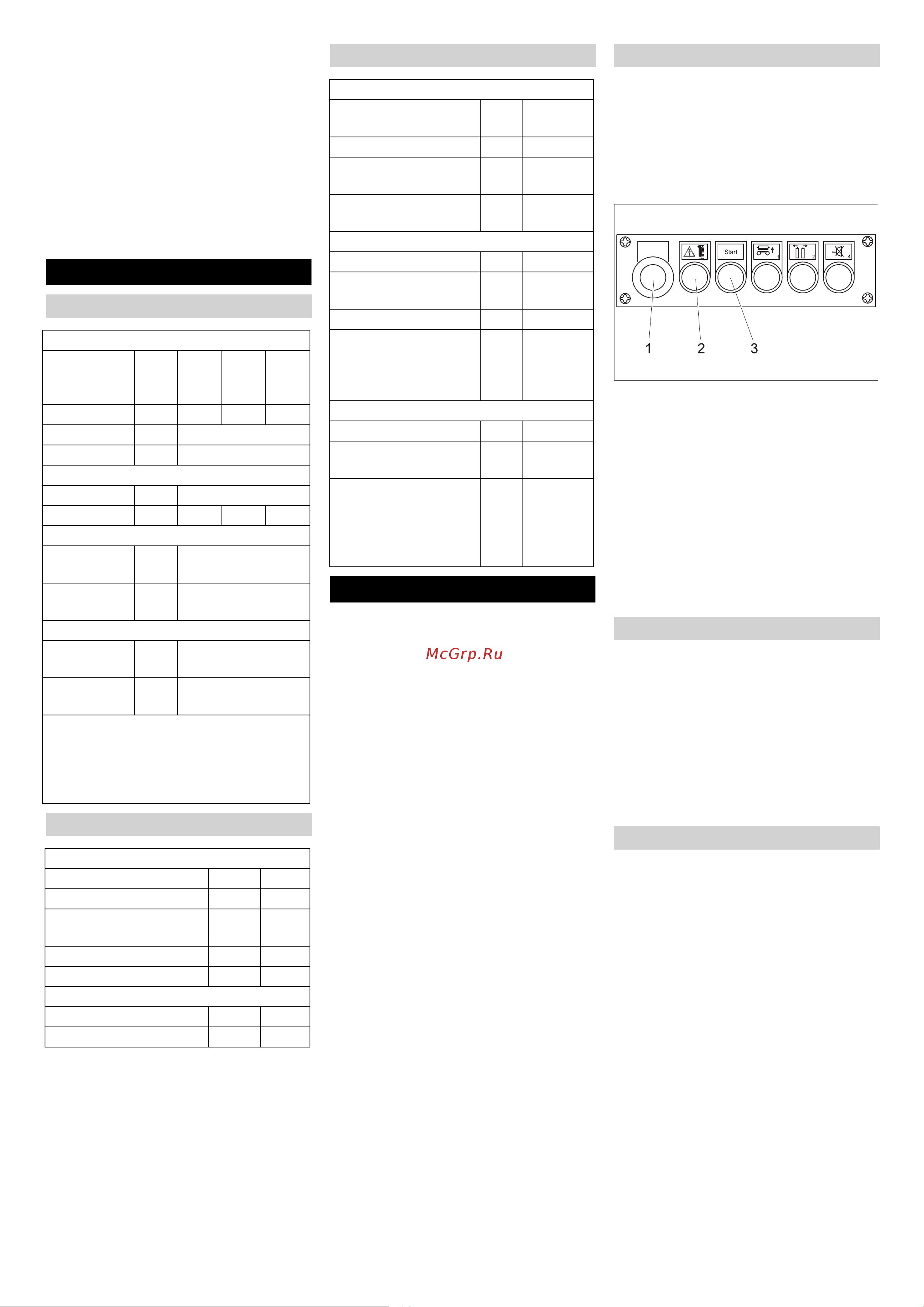

1 Not-Aus-Taster
2 Taste Steuerspannung/Grundstellung
3 Taste Start
Alle Not-Aus-Taster durch Ziehen ent-
riegeln.
Schalter Auto/Hand am Einspeisever-
teiler auf Auto stellen.
Taste Steuerspannung/Grundstellung
auf der Bedienstelle für Handbetrieb
drücken.
Die Anlage ist wieder betriebsbereit, das zu
waschende Fahrzeug kann eingefahren
werden.
Absperrventile für Wasser und Druck-
luft öffnen.
Hauptschalter auf dem Einspeisevertei-
ler auf „1“ stellen.
Schalter Auto/Hand auf Auto stellen.
Taste Steuerspannung/Grundstellung
auf der Bedienstelle für Handbetrieb
drücken.
Die Anlage ist betriebsbereit, das zu waschen-
de Fahrzeug kann eingefahren werden.
몇 Warnung
Um Beschädigungen am Fahrzeug zu ver-
meiden, müssen vor dem Starten der
Waschanlage am Fahrzeug folgende Vor-
kehrungen getroffen werden:
Fenster, Türen und Dachluken schließen.
Antennen einschieben, in Richtung
Heck umklappen oder abmontieren.
Große oder weit ausladende Spiegel
einklappen.
Fahrzeug auf lose Fahrzeugteile unter-
suchen und diese demontieren, z.B.:
– Zierleisten,
– Spoiler,
– Stoßstangen,
– Türgriffe,
– Auspuffrohre,
– Windabweiser,
– Planenseile,
– Dichtungsgummis,
– außen angebrachte Sonnenblenden,
– Gepäckträger.
Dosierpumpe entlüften
Technische Daten
Abmessungen
Anlagenabmessungen
CB 1/
23
Eco
CB 1/
25
Eco
CB 1/
28
Eco
Höhe mm 3150 3350 3650
Breite mm 3500
Tiefe *) mm 2020
Fahrzeuggrenzmaße **)
Waschbreite mm 2300
Waschhöhe mm 2300 2500 2800
waschbare Fahrzeuglänge ***)
ohne Sicher-
heitsabstand
mm 5800
mit Sicher-
heitsabstand
mm 5270
Hallenbreite
mit Sicher-
heitsabstand
mm 4500
ohne Sicher-
heitsabstand
mm 4050
*) rotierende Dachbürste, rotierende Sei-
tenbürsten
**) innerhalb dieser Maße können nahezu
alle Fahrzeuge gewaschen werden
***) bei Fahrschienenlänge 9000 mm
Eigenschaften
Waschbürsten
Bürstendurchmesser Seite mm 965
Bürstendrehzahl Seite 1/min 107
Bürstendurchmesser
Dach
mm 880
Bürstendrehzahl Dach 1/min 127
Portalfahrgeschwindigkeit m/min 0...20
Schallpegel
Bürstenwäsche dB(A) 67
Trocknerbetrieb dB(A) 87
Anschlusswerte
Elektrischer Anschluss
Spannung V 400/3~, P,
N
Frequenz Hz 50
Anschlussleistung Ba-
sisanlage
kW ca. 10
Vorsicherung Steuer-
schrank
A max. 35
Wasseranschluss
Nennweite Zoll 1
Fließdruck nach DIN
1988 (bei 100 l/min)
MPa
(bar)
0,4...0,6
(4...6)
Temperatur °C max. 50
Wasserverbrauch/Fahr-
zeug bei 0,45 MPa (pro-
grammabhängig bei 4,5
m Fahrzeuglänge)
l 80...210
Druckluft Anschluss
Nennweite Zoll 1/2
Druck MPa
(bar)
0,6...0,8
(6...8)
Verbrauch/Wäsche
(ohne Frostschutzein-
richtung, programmab-
hängig bei 4,5 m
Fahrzeuglänge)
l 200
Betrieb
Einschalten nach Not-Aus
Inbetriebnahme
Fahrzeug vorbereiten
7DE
