- 7
Anschließend Drucklosigkeit überprüfen am
Manometer an der Wartungseinheit.
Verletzungsgefahr durch unerwartet aus-
tretenden Hochdruck-Wasserstrahl. Vor
Arbeiten an der Anlage Hochdrucksystem
unbedingt drucklos machen.
Gefahr von Augenverletzungen durch weg-
fliegende Teile oder Schmutz. Nicht in der
Nähe der rotierenden Bürsten aufhalten.
Bei Wartungsarbeiten Schutzbrille tragen.
Betreiber
Arbeiten mit dem Hinweis „Betreiber“ dür-
fen nur von unterwiesenen Personen
durchgeführt werden, die die Waschanlage
sicher bedienen und warten können.
Kundendienst
Arbeiten mit dem Hinweis „Kundendienst“
dürfen nur von Kärcher Kundendienst-
Monteuren durchgeführt werden.
Um einen zuverlässigen Betrieb der Anlage
zu gewährleisten, empfehlen wir Ihnen ei-
nen Wartungsvertrag abzuschließen. Wen-
den Sie sich bitte an Ihren zuständigen
Kärcher Kundendienst.
Ihre eigene Sicherheit und die Sicherheit
anderer verlangt, daß die Anlage bei War-
tungs- und Instandhaltungsarbeiten abge-
schaltet ist.Jedoch sind nicht alle zu
wartenden Anlagenteile frei zugänglich.
Dies macht es erforderlich, bestimmte An-
lagenteile während der Wartungs- und In-
standhaltungsarbeiten zu bewegen. Dafür
ist die Betriebsart „Handbetrieb“ vorgese-
hen. Der Handbetrieb wird mit der Bedien-
stelle für Handbetrieb ausgeführt.
Gefahr
Halten Sie zu Ihrer Sicherheit und der Si-
cherheit anderer die Reihenfolge der nach-
folgenden Arbeitsschritte ein.
Fahrzeug aus der Anlage herausfahren.
Sicherstellen, dass sich keine Perso-
nen oder Tiere in der Anlage befinden.
Anlage einschalten.
Handbetrieb einschalten.
Anlagenteile bewegen.
Anlage abschalten und gegen Wieder-
einschalten sichern.
Wartungs- und Instandhaltungsarbei-
ten ausführen.
몇 Warnung
Beschädigungsgefahr für Anlage und Fahr-
zeug. Handsteuerung nicht zum Waschen
verwenden.

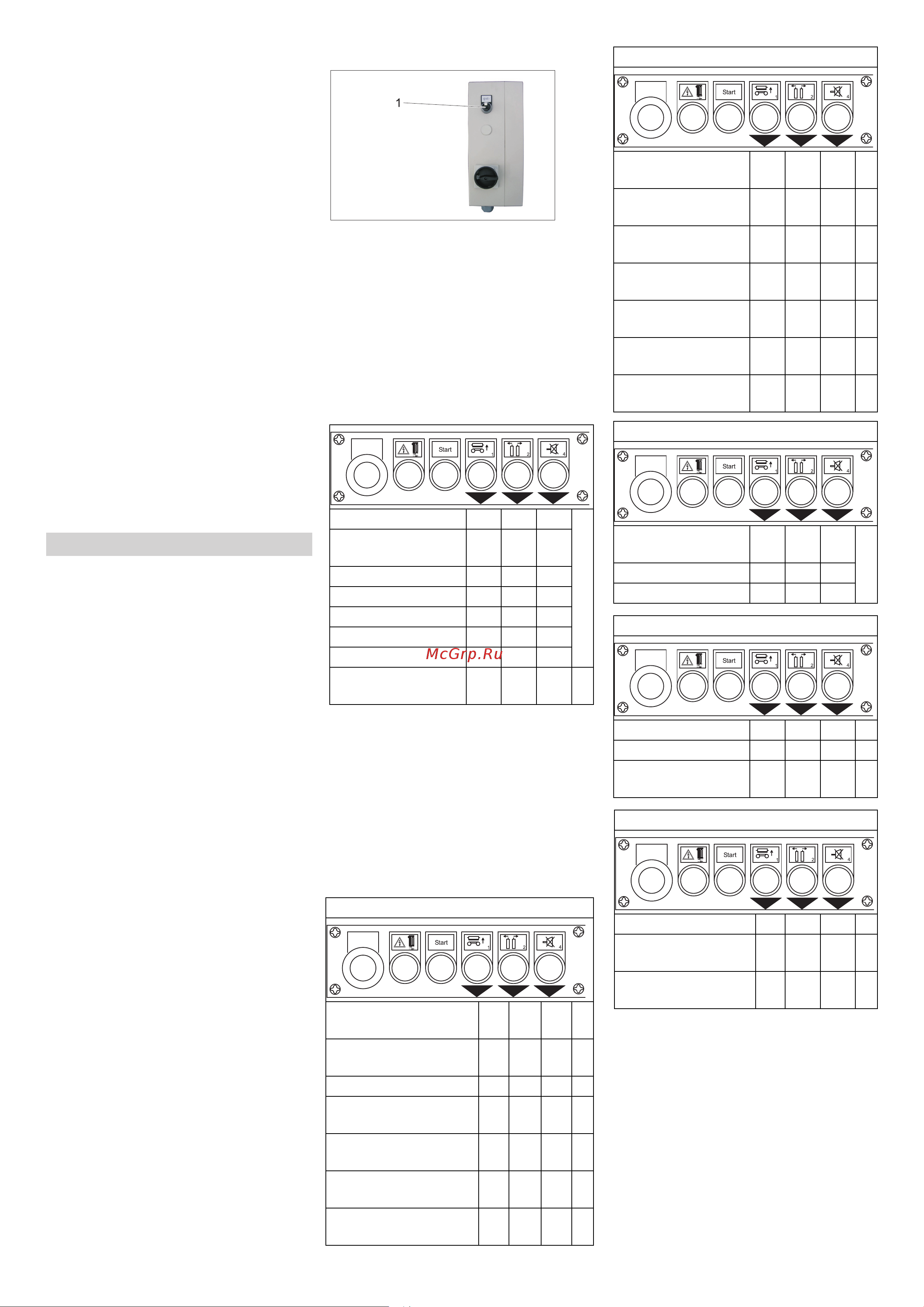

1 Schalter Auto/Hand
Schalter Auto/Hand auf Stellung Hand
drehen. Bei aktiviertem Handbetrieb
blinkt die Taste Steuerspannung/
Grundstellung an der Bedienstelle.
Die Handfunktionen sind in Gruppen aufgeteilt.
Taste oder Tastenkombination (gleich-
zeitig drücken) für die gewünschte
Gruppe drücken.
Taste oder Tastenkombination (gleich-
zeitig drücken) für die gewünschte
Gruppe drücken.
– [ I ]: Funktion ist so lange aktiv, wie die
entsprechende Taste gedrückt wird.
– [ 0-I ]: Funktion wird beim ersten Tas-
tendruck eingeschaltet und beim
nächsten Tastendruck wieder ausge-
schaltet.
Wer darf Inspektions-, Wartungs und In-
standhaltungsarbeiten durchführen?
Wartungsvertrag
Handbetrieb
Handbetrieb aktivieren
Gruppe auswählen
Gruppe
1 Dachbürste/Rad-
wäscher
X
2 Seitenbürsten X
3 Trockner X X
4 Portal fahren X
5 Wasser X X
6 Pumpen X X
7 Frostschutz (Opti-
on)
XXX
Funktion wählen
Gruppe 1 Dachbürste/Radwäscher
Dachbürste dreht vor-
wärts, [ 0-I ]
X
Dachbürste dreht rück-
wärts, [ 0-I ]
X
Dachbürste senken, [ I ] X X
Dachbürste heben,
[ I ]
X
Radwäscher vorwärts,
[ 0-I ]
XX
Radwäscher rück-
wärts, [ 0-I ]
XX
Radwäscher einfahren,
[ 0-I ]
XX X
Gruppe 2 Seitenbürsten
Seitenbürsten dre-
hen vorwärts, [ 0-I ]
X
Seitenbürsten dre-
hen rückwärts, [ 0-I ]
X
Seitenbürste 1 ein-
fahren, [ I ]
XX
Seitenbürste 1 aus-
fahren, [ I ]
X
Seitenbürste 2 ein-
fahren, [ I ]
XX
Seitenbürste 2 aus-
fahren, [ I ]
XX
Seitenbürsten nei-
gen, Option [ 0-I ]
XXX
Gruppe 3 Trockner
Trockner einschal-
ten, [ 0-I ]
X
Trockner senken, [ I ] X X
Trockner heben, [ I ] X
Gruppe 4 Portal fahren
Portal vorwärts, [ I ] X
Portal rückwärts, [ I ] X
Anlage initialisieren
[ I ]
X
Gruppe 5 Wasser
Schaum, Option [ 0-I ] X X
Brauchwasserbogen
und Shampoo [ 0-I ]
X
Frischwasserbogen
[ 0-I ]
XX
9DE
