Lišta s dmychadlem sušáku je vedena
podél vozidla a kopíruje jeho obrys. Vesta-
věné ventilátory vytvářejí proud vzduchu
potřebný k usušení vozidla.
Pomocí světelných závor se zachycuje:
– poloha a obrysy vozidla a
– poloha kol vozidla.
Ve sloupku 2 jsou uskladněny kanystry na
čisticí a údržbové prostředky.
Na typovém štítku najdete nejdůležitější
údaje o zařízení.
Ovládací skříňka zařízení se nalézá ve
sloupku 1.
Na napájecím rozvaděči je instalován hlav-
ní vypínač zařízení. Napájecí rozvaděč se
nachází mimo myčku v technických prosto-
rách nebo na jiném vhodném místě situo-
vaném v blízkosti myčky.
Hrozí-li nebezpečí osobám, věcem a zvířa-
tům, je třeba zařízení ihned vypnout tlačít-
kem NOUZOVÉ VYPNUTÍ. Tlačítko
NOUZOVÉ VYPNUTÍ najdete
– na pracovišti obsluhy pro manuální pro-
voz
– u kódové čtečky mycích karet.
Myčka se expeduje:
– s pracovištěm obsluhy pro manuální
provoz
– s kódovou čtečkou mycích karet (voli-
telně)
– s komfortním pracovištěm obsluhy
(volitelně).
Mechanické jištění udrží zařízení na pojez-
dových kolejnicích i v případě, že se zákaz-
ník chová zcela chybně.
Při provozu myčky se samoobsluhou
nachází uplatnění čtečka mycích karet
nebo kódová čtečka.
Upozornění
Kódy mycích karet potřebné k provozu jsou
programovány pro aktuální zařízení.
Umožňuje použití dešťové nebo recyklova-
né vody jako částečné náhrady čerstvé
vody.
S volitelně dodávaným mechanismem na
mytí podvozku lze umývat spodní části
vozidel. Přitom se celá spodní strana ostři-
kuje tlakovou vodou prostřednictvím dvou
výkyvných tryskových trubic.
Když hrozí mráz, voda se z vodovodního
systému vyfouká. Myčka může být vybave-
na dvěma rozdílnými zařízeními na ochra-
nu před mrazem:
– Manuální ochrana před mrazem: Pro-
ces vyfukování vody zabezpečuje pra-
covník obsluhy zařízení.
Automatická ochrana před mrazem:
Proces vyfukování vody je řízen termo-
statem.
Úlohou odrazníků je zaručit, že vozidlo
bude vyrovnáno na střed. Brání odstavení
vozidla příliš daleko mimo střed.
Hrozí-li nebezpečí osobám, věcem a zvířa-
tům, je třeba zařízení ihned vypnout stis-
kem tlačítka nouzového vypnutí. Tlačítko
nouzového vypnutí najdete
– na kódové čtečce mycích karet
– na pracovišti obsluhy pro manuální pro-
voz
– u vstupu do mycí haly, pokud se v ní
nenalézá pracoviště obsluhy nebo
kódová čtečka mycích karet.
Hlavní vypínač zařízení se nalézá na napá-
jecím rozvaděči.
Zařízení se uvádí do provozu nastave-
ním hlavního vypínače na „1“.
Volba mycího programu probíhá podle pro-
vedení kódové čtečky mycích karet
– zadáním údajů na klávesnici,
– podle programu uloženého na mycí
kartě,
– zadáním kódového čísla.
Další pokyny najdete ve zvláštním provoz-
ním návodu kódové čtečky mycích karet.

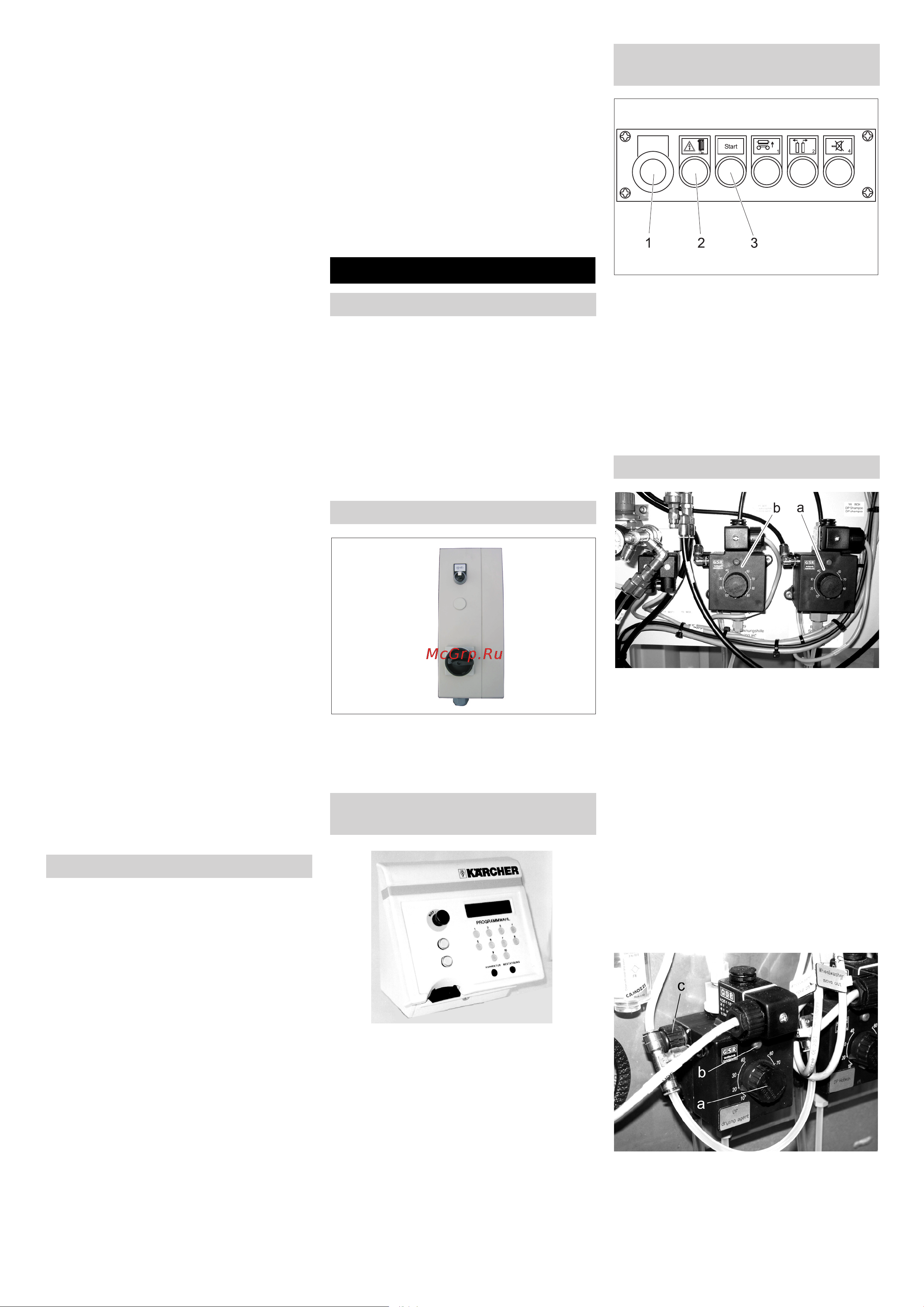

1 Nouzový vypínač
2 Tlačítko ovládacího napětí / základní
polohy
3 Tlačítko start
Prostřednictvím pracoviště obsluhy se sou-
částmi zařízení pohybuje tak, aby bylo možno
provádět údržbové práce. Mimoto lze zasa-
hovat i do probíhajícího mycího programu. V
případě poruchy kódové čtečky mycích karet
lze i spouštět mycí programy.
Dávkovacími čerpadly se do vody určené k
mytí přidávají čisticích prostředky, kterými
je šampón/pěna (a) a urychlovač schnutí
(b) v souladu s mycím programem a vyba-
vením zařízení.
Upozornění
Dávkované množství nastavuje pracovník
montáže na optimální při instalaci zařízení.
Zpravidla pak není třeba provádět nové
nastavení.
몇 Upozornění
Může dojít k poškození dávkovacího čerpa-
dla. Otočným knoflíkem (a) manipulujte jen
za chodu čerpadla.
Otočný knoflík (a) se odjišťuje tahem.
Otočte otočný knoflík (a) na požadova-
né dávkované množství. Současně
několikrát stiskněte tlačítko (b).
Otočný knoflík (a) se zajistí zatlačením.
Sušička
Světelné závory
Čisticí prostředky
typový štítek
ovládací skříňka
Napájecí rozvaděč
Nouzový vypínač
Pracoviště obsluhy
Zajištění proti převržení
Volby
Kódové čtečky mycích karet
Přípojka užitkové vody
Mechanismus na mytí podvozku
Zařízení na ochranu před mrazem
Odrazníky
Ovládací prvky
Nouzové vypnutí
Hlavní spínač
Kódová čtečka mycích karet (voli-
telně)
Pracoviště obsluhy pro ruční pro-
voz
Nastavte dávkovací čerpadla
Nastavení dávkovaného množství
