Karcher CB 1 28 Eco [135/184] Bakım ve koruma
![Karcher CB 1 28 Eco [135/184] Bakım ve koruma](/views2/1925676/page135/bg87.png)
- 6
Aracı düz olarak rayların arasına hare-
ket ettirin ve sol ön lastiği tekerlek yuva-
sında pozisyona getirin.
Motoru stop edin.
Vitese takın. Otomatik şanzımanda „P“
konumunu seçin.
El frenini çekin.
„Aracın hazırlanması“ bölümündeki
uyarılara uyulup uyulmadığını kontrol
edin.
Aracı terk edin (herkes) ve yıkama
programını başlatın.
Bir yıkama kartı/kod okuyucu ile çalıştırma,
yıkama kartı/kod okuyucu için ayrı verilen
kullanım kılavuzunda açıklanmaktadır.
Arzu edilen programı başlatabilmek için
bir veya daha fazla tuşa basın. (bkz.
aşağ
ıdaki tablo
Start tuşuna basın.
Yıkama programı çalışırken fırçalar araçtan
uzaklaştırılabilir (dışarı çıkartma) ya da kilit-
lenebilir (araca doğru hareket etmesi önle-
nebilir). Bunun ötesinde, o an çalışmakta
olan yıkamada tekerlek yıkama kapatılabi-
lir.

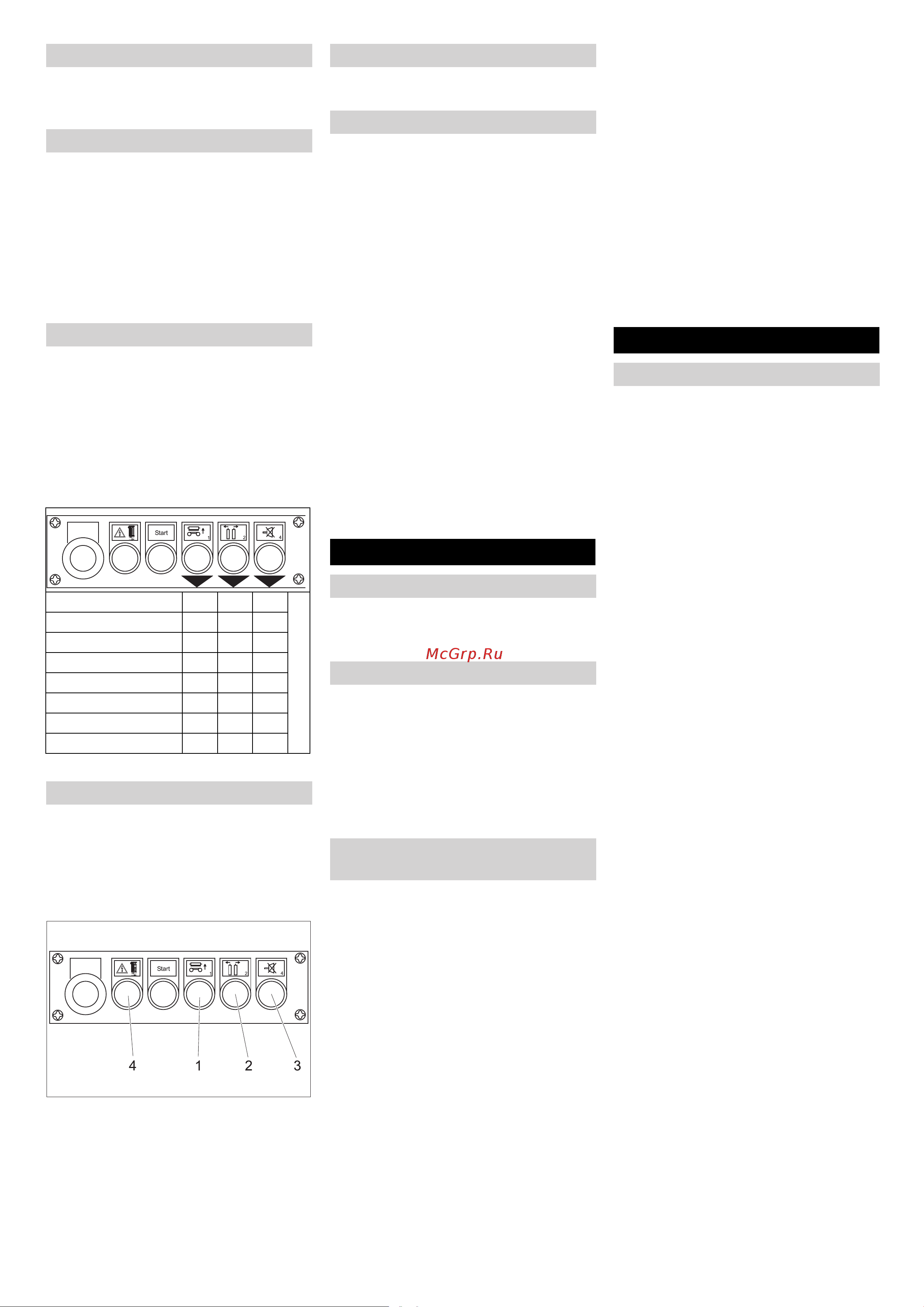

1 Tavan fırçasının veya kurutucunun kal-
dırılması/kilitlenmesi
2 Yan fırçaları dışarı çıkartma/kilitleme
3 Tekerlek yıkamanın kapatılması
4 Kilidin açılması
Yıkama programı sona erdiğinde yıkanacak
araç sistemden dışarı hareket ettirilebilir.
Hangar kapılarına binek otosu portal ku-
mandası ve harici bir kapı kumandası tara-
fından kumanda edilir. Yaz kapı kumandası
ve kış kapı kumandası olarak iki tür kuman-
da vardır.
– Yıkamaya başlamadan önce kapılar
açıktır. Araç içeri hareket ettirilebilir.
– Yıkamanın başlamasıyla kapılar kapatılır.
– Yıkama sona erdikten sonra kapılar
açılır ve açık kalır.
– Yıkama başlamadan önce giriş kapısı
kapalıdır ve araç girerken açılmak zo-
rundadır. Bu örneğin, yıkama kartı oku-
yucusuna bir yıkama kartı takılarak
gerçekleştirilebilir.
– Yıkamanın başlatılmasıyla (örneğin yı-
kama kartı okuyucusundaki „Start“ tu-
şuna basılır) giriş kapısı kapatılır.
– Yıkama sona erdikten sonra çıkış kapı-
sı açılır ve aracın dışarı çıkmasından
sonra tekrar kapatılır.
Çalışmakta olan yıkama programını
durdurun.
Ana şalteri “0” konumuna getirin.
Çalışmakta olan yıkama programını
durdurun.
Ana şalteri “0” konumuna getirin.
Su besleme hattını kapatın.
Basınçlı hava besleme hattını kapatın.
Durma süresince don tehlikesi mevcutsa:
İçinde su bulunan tüm hatlardan suyu
boşaltın.
몇 Uyarı
Sistem için hasar tehlikesi. Donma emniye-
ti tertibatı sadece ana şalter açıkken ve acil
kapatma tuşlarına basılmamışsa çalışır.
El valfları ve „Dona karşı manüel koruma“
şalteri teknik odasında bulunmaktadır.
Temiz su ve kullanım suyu için el valfla-
rını (opsiyon) kapatın.
Dona karşı koruma için basınçlı havayı
basınçlı hava hattındaki el valfını aça-
rak serbest bırakın.
„Dona karşı manüel koruma“ şalterine
basın, kumanda su boşaltma işlemini
başlatır.
Su boşaltma işleminin bitiminden sonra
dona karşı koruma için bası
nçlı hava el
valfını kapatın.
Dona karşı manüel korumadan sonraki ilk
işletime almada temiz su ve kullanım suyu
için el valflarını (opsiyon) açın.
Asgari sıcaklığın altına düşüldüğünde:
– çalışmakta olan yıkama programı sonu-
na kadar götürülür.
– Bundan sonra portalın hortumlarına ve
memeli borularına basınçlı hava basılır
– Bundan sonra bir yıkama programı baş-
latılamaz.
Sistemin dona karşı otomatik koruma ile
durdurulması durumunda dona karşı önle-
yici koruma önlemleri alınacaksa, bunun
için şantiye tarafından ek bir şalter monte
edilebilir.
Don tehlikesinin geçmesinden sonra sis-
tem otomatik olarak tekrar çalışmaya hazır
hale gelir.
Çalışma güvenli sağlanmış bir sistemin te-
meli, aşağıdaki bakım planına göre düzenli
bakım yapılmasıdır.
Sadece üreticinin orijinal yedek parçaları
ya da üretici tarafından onaylanmış yedek
parçalar kullanın:
– yedek parçalar ve aşınma parçaları,
– Aksesuar parçaları,
– İşletme maddeleri,
– Temizlik maddesi.
Tehlike
Elektrik çarpmasından kaynaklanan tehli-
ke. Sistemi gerilimsiz duruma getirin, bu
amaçla Acil Kapatma ana şalterini „0“ ko-
numuna getirin ve tekrar açmaya karşı em-
niyete alın.
Beklenmeyen bir anda dışarı çıkan yüksek
basınçlı hava nedeniyle yaralanma tehlike-
si. Basınçlı hava kabı ve basınçlı hava hat-
ları sistem kapatıldıktan sonra da basınç
altındadır. Sistemde çalışmaya başlama-
dan önce basınç mutlaka düşürülmelidir.
Bunun için basınçlı hava beslemesini kapa-
tın ve tekerlek yıkama sistemini manüel
modda, basınç boşalana kadar içeri ve dı-
şarı hareket ettirin. Bundan sonra periyodik
bakım ünitesindeki manometrede basınç-
sızlık kontrol edilmelidir.
Beklenmeyen bir anda dışarı çıkan yüksek
basınçlı su huzmesi nedeniyle yaralanma
tehlikesi. Yüksek basınç sisteminde çalış-
maya başlamadan önce basınç mutlaka
düşürülmelidir.
Fırlayan parçalar veya kir nedeniyle gözler-
de yaralanma tehlikesi. Dönmekte olan fır-
çaların yakınında durmayın. Periyodik
bakım sırasında koruyucu gözlük takın.
İşletmeci
"İşletmeci" uyarılı çalışmalar, sadece yıka-
ma sistemini güvenli bir şekilde kullanabi-
len ve bu sisteme bakım yapabilen eğitimli
kişiler tarafından yapılmalıdır.
Müşteri hizmeti
"Müşteri hizmetleri" uyarılı çalışmalar, sa-
dece Kärcher müşteri hizmetleri montajcı-
ları tarafından yapılmal
ıdır.
Aracın içeri hareket ettirilmesi
Pozisyona getirildikten sonra
Programı başlatın
Yıkama kartı / kod okuyucuda (opsiyonel)
Manüel mod için kullanım yeri ile
Program
1X
2X
3XX
4X
5XX
6XX
7XXX
Elle yapılan müdahale
Program sonu
Kapı kumanda (opsiyon)
Yaz kapı kumandası
Kış kapı kumandası
Kullanım dışında
Kısa süreli devre dışı bırakma
Uzun süreli durdurma
Donma emniyeti tertibatı vasıtası ile
devre dışı bırakma (opsiyonel)
Manüel donmaya karşı emniyet
Dona karşı otomatik koruma
Bakım ve koruma
Bakım uyarıları
Muayene, periyodik bakım ve bakım ça-
lışmalarını kimler yapabilir?
135TR
