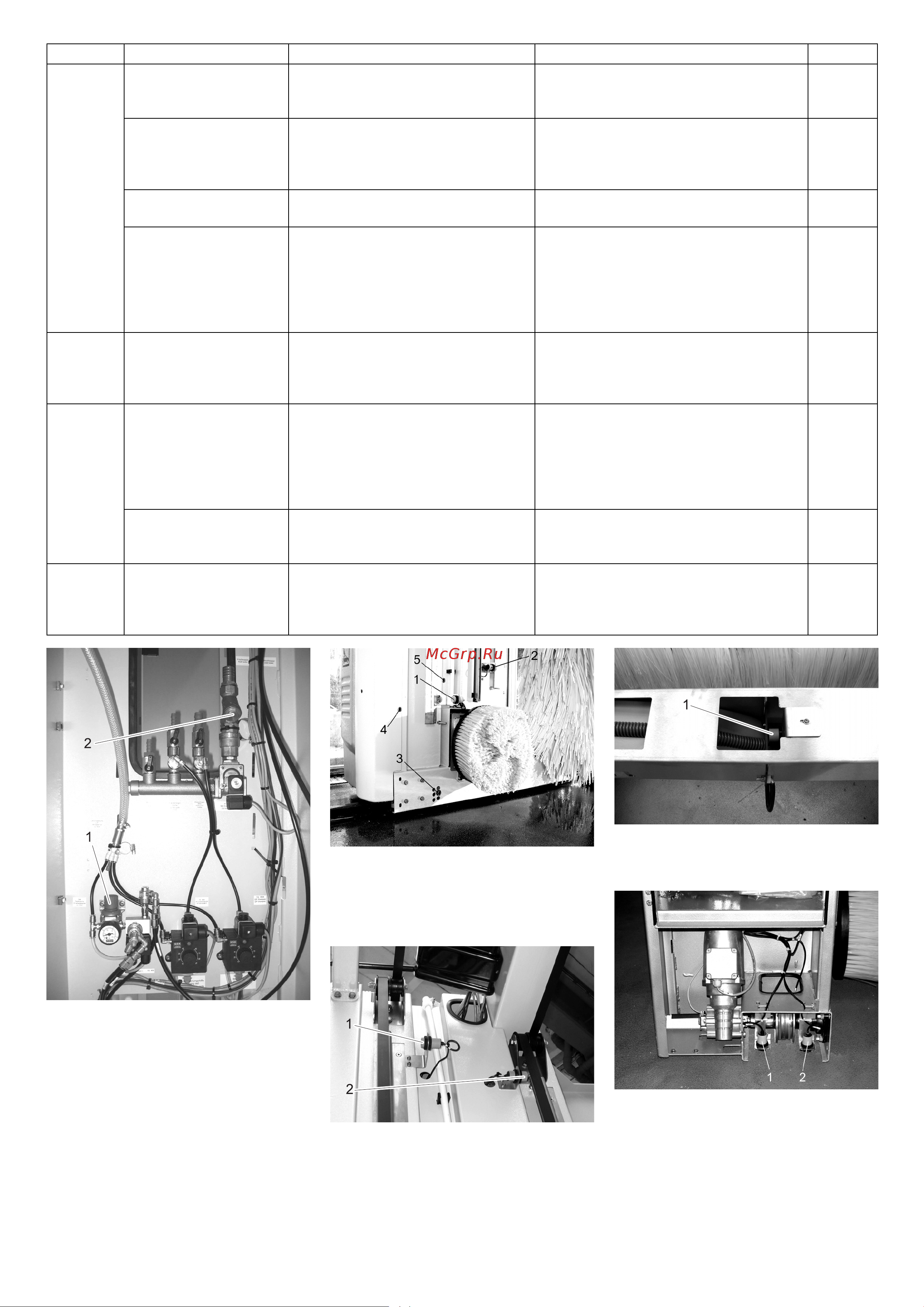

Bild 1
1 Druckminderer Radwäsche
2 Schmutzfänger
Bild 2
1 Endschalter Dachbürste unten (DBU)
2 Endschalter Trockner unten (TRU)
3 Lichtschranke Radwascheinrichtung
4 Lichtschranke Position 1
Bild 3
1 Endschalter Dachbürste oben (DBO)
2 Endschalter Trockner oben (TRO)
Bild 4
1 Endschalter Dachtrockner Sicherheits-
bügel
Bild 5
1 Endschalter Fahranfang (PFA)
2 Endschalter Fahrende (PFE)
Zeitpunkt Tätigkeit Betroffene Baugruppe Behebung von wem
monatlich
oder nach
2000 Wä-
schen
Filter reinigen Reinigungsmittelsaugfilter in den Be-
hältern für Reinigungsmittel
Deckel der Reinigungsmittelbehälter ab-
schrauben, Filter der Ansaugschläuche mit
sauberem Wasser spülen.
Betreiber
Schmutzfänger reinigen Schmutzfänger Brauchwasser (Option),
Schmutzfänger Frischwasser (Bild 1)
Wasserzulauf abstellen, Deckel der
Schmutzfänger abschrauben, Filter mit
Wasser ausspülen, Filter wieder einsetzen
und Deckel aufschrauben.
Betreiber
Sichtprüfung Riemen
Dachbürste, Trockner
Riemen Dachbürste, Trockner Sichtprüfung: Zustand der Riemen prüfen,
ggf. austauschen (Kundendienst).
Kunden-
dienst
Befestigung und Abstand al-
ler Endschalter überprüfen
Alle Endschalter (Bild 2 bis 6) Überprüfung des Sollabstandes von 4mm:
Ein 4mm dickes Flachmaterial als Fühler-
lehre verwenden, Abstand zwischen End-
schalter und Schaltfahne messen,
Endschalter ggf. durch Verstellen der bei-
den Kunststoffmuttern nachjustieren.
Kunden-
dienst
halbjähr-
lich oder
nach 5000
Wäschen
Energiezuleitung prüfen Kabel und Schläuche bei:
- Energiestütze oder
- Energiekette oder
- Kabelschlepp
Sichtprüfung: Zustand der Schläuche und
Kabel, Undichtigkeiten der Schläuche und
Verbindungselemente. Leichtgängigkeit der
Laufwagen bei Kabelschlepp prüfen.
Betreiber
jährlich
oder nach
10000 Wä-
schen
Überprüfen der Kunst-
stoffrollen und Gummi-
puffer
Laufrollen (Bild 7) und Anschlagpuffer
der Seitenbürstenwagen, Anschlagpuf-
fer Seitenbürste schwenken (Bild 8)
Sichtprüfung: Zustand der Führungsrollen
und Spiel zwischen Rollen und Führungs-
schiene überprüfen (maximal 5 mm Spiel,
Bund der Führungsrollen mindestens 15
mm dick). Gummipuffer auf Risse prüfen,
Sichtprüfung.
Betreiber
Lauffläche überprüfen SB-Traverse Lauffläche der SB-Traverse auf Sauberkeit
prüfen. Verschmutzungen mit Spezialreini-
ger (z. B. 6.869-035) entfernen.
Betreiber
alle 2 Jahre
oder nach
20000 Wä-
schen
Riemen und Riemen-
scheibe austauschen
Riemen und Riemenscheibe Trockner
und Dachbürste
Teile austauschen. Kunden-
dienst
12 DE
