10 Ru
ПОДКЛЮЧЕНИЕ
Найдите соответствующий метод подключения для используемого видео/аудиооборудования.
Рекомендуется использовать разъем HDMI, который обеспечивает высокое качество цифрового видео-
и аудиосигнала через одиночное соединение. При использовании других разъемов/гнезд следует в
первую очередь подключить видео. Затем подключите аудио.

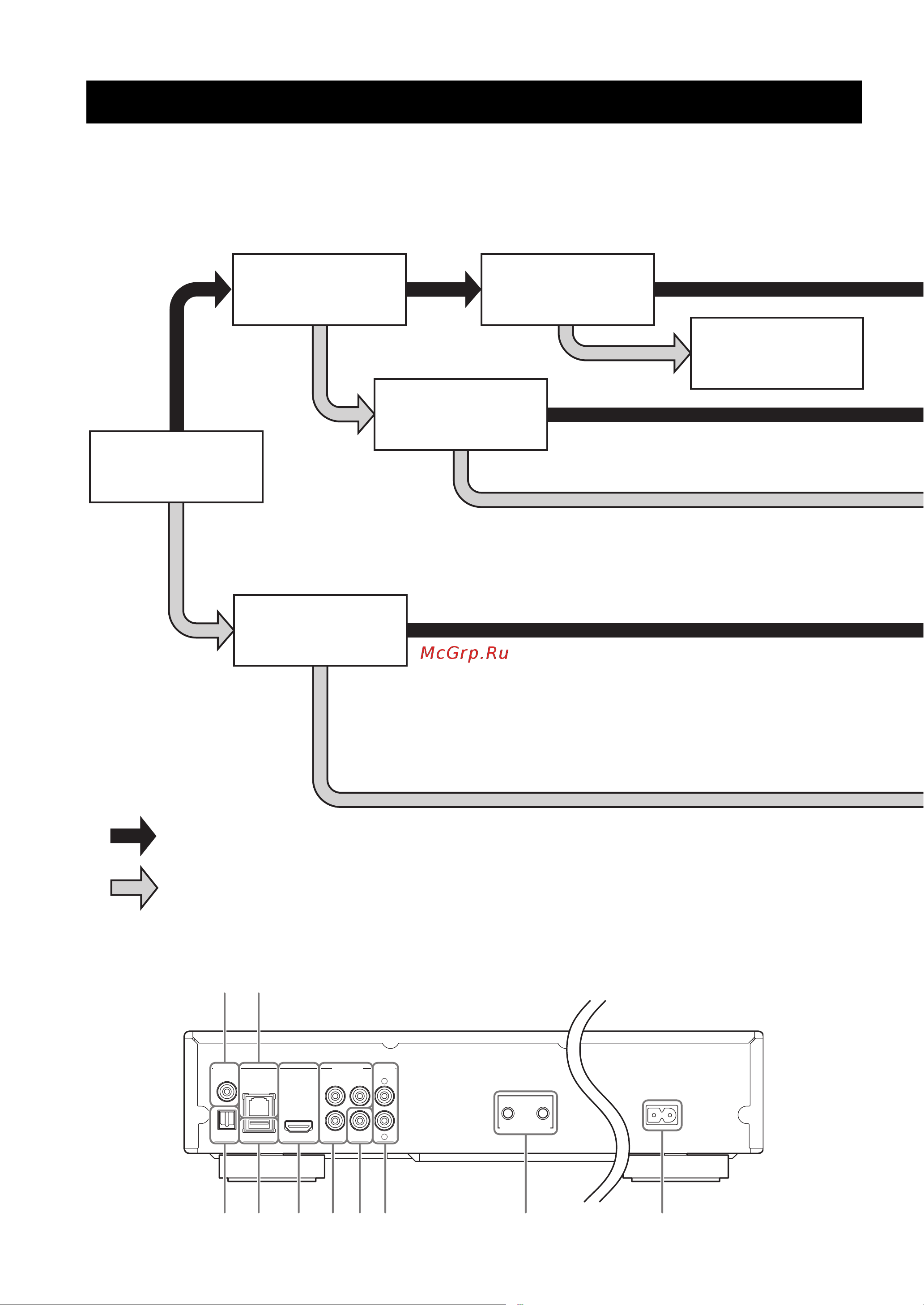

■ Задняя панель
ВВЕДЕНИЕ ПЕРЕД ВЫПОЛНЕНИЕМ ПОДКЛЮЧЕНИЙ
Да
Нет
Используется аудио/
видео ресивер?
На аудио/видео ресивере
имеется разъем HDMI?
*
На телевизоре
имеется разъем
HDMI?
На телевизоре
имеется разъем HDMI?
На телевизоре
имеется разъем
HDMI?
Подключите видео и аудио к телевизору с помощью
кабеля HDMI.
Подключите видео к телевизору.
Подключите видео к телевизору с
помощью кабеля HDMI.
Подключите видео к аудио/видео
ресиверу.
Подключите видео и аудио к
аудио/видео ресиверу с
помощью кабеля HDMI.
См. инструкция по
эксплуатации аудио/
видео ресивера.
СТАРТ
* При выполнении подключений к аудио/видео ресиверу, на котором не
предусмотрен вывод звука, подающегося на разъем HDMI, см.
инструкцию владельца’ по эксплуатации аудио/видео ресивера.
REMOTE CONTROL
OUT IN
R
L
COAXIAL
COMPONENT
PB Y
VIDEO
OPTICAL
PR
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB
HDMI
67
09
3214 85
