16 Ru

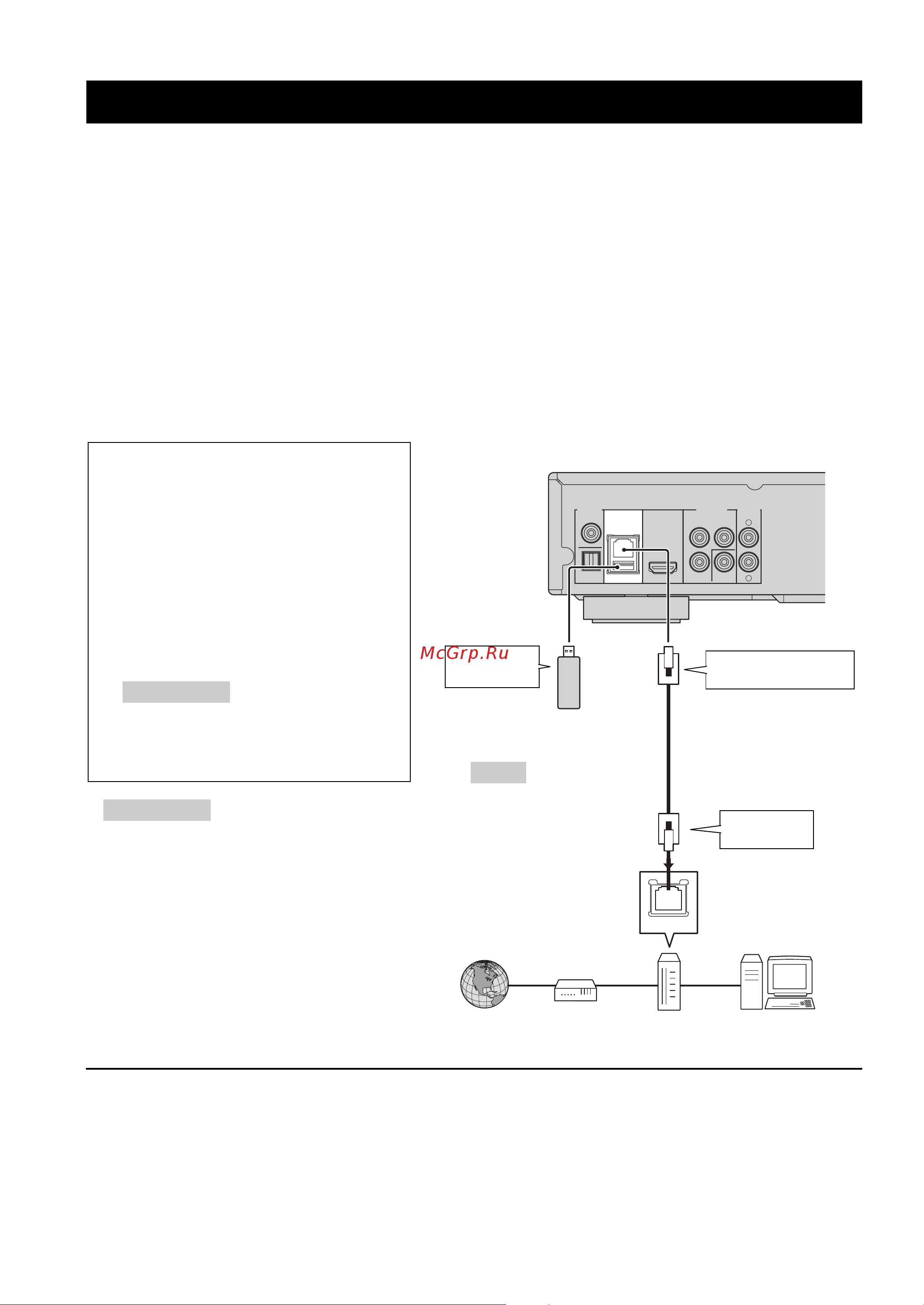

■ Подключение к разъему NETWORK и к порту USB
– Можно воспроизвести содержимое ПК, подключив проигрыватель к сети.
– Можно воспроизвести разнообразное содержимое с интерактивными функциями, подключившись
к сети Интернет во время воспроизведения BD-Live-совместимых дисков. Для получения
дополнительной информации о функциях BD-Live см. стр. 26.
– Можно подключить устройство памяти USB (2 ГБ или больше, отформатированное в файловой
системе FAT 32/16) в качестве Запоминающее устройство BD к порту USB на задней панели (или
передней панели) проигрывателя, чтобы сохранить данные BD-Live или обновить программное
обеспечение проигрывателя.
– Надежно подключите сетевой кабель (продается отдельно) и устройство памяти USB (продается
отдельно) к разъему NETWORK и к порту USB.
– Используйте для этой цели только сетевой кабель типа STP (экранированная витая пара).
– При использовании Интернет требуется широкополосный доступ в Интернет, как показано ниже.
– Другой конец сетевого кабеля подключите к концентратору или широкополосному
маршрутизатору.
Перед использованием устройства памяти USB
После подключения
– При выполнении настроек Сеть вручную см. раздел “Сеть” (стр. 32).
– Чтобы воспроизвести содержимое ПК по сети, см. раздел “Использование содержимого сети”
(стр. 21).
СЕТЕВОЕ И USB-ПОДКЛЮЧЕНИЕ
– При использовании широкополосного
доступа в Интернет необходим договор с
провайдером услуг Интернет. Для получения
более подробной информации обратитесь к
ближайшему провайдеру услуг Интернет.
– Обратитесь к руководству пользователя
данного оборудования, так как подключаемое
оборудование и метод подключения могут
различаться в зависимости от имеющейся
инфраструктуры Интернет.
– Используйте сетевой кабель/
маршрутизатор, поддерживающий
10BASE-T/100BASE-TX.
ПРЕДУПРЕЖДЕНИЕ!
– Не извлекайте устройство памяти
USB и не вынимайте кабель
питания из розетки во время
выполнения операций для BD-Live
(стр. 26) или обновления
программного обеспечения.
– Не используйте удлинительный
кабель USB при подключении
устройства памяти USB к порту
USB проигрывателя.
Использование удлинительного
кабеля USB может помешать
правильной работе проигрывателя.
– Yamaha не может гарантировать,
что устройства памяти USB всех
марок будут работать с данным
проигрывателем.
Примечания
Примечание
COAXIAL
COMPONENT
PB Y
VIDEO
OPTICAL
P
R
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB
HDMI
R
L
LAN
Проигрыватель
К
NETWORKразъему
Интернет
Модем
Сетевой кабель
(продается отдельно)
Концентратор или
широкополосный
маршрутизатор
Компьютер
К USB порту
Устройство памяти USB
(продается отдельно)
К разъему
LAN
– Для сохранения
данных BD-Live на
устройстве памяти
USB на передней
панели задайте для
Запоминающее
устройство
значение Передний
USB вход (стр. 30).
Совет
