14 Ru
■ Подключение к цифровому аудио гнезду/разъему
– Можно подключить аудиооборудование или телевизор к гнезду COAXIAL или к разъему
OPTICAL.
– Надежно подключите цифровой коаксиальный аудиокабель (продается отдельно) или оптический
кабель (продается отдельно) к цифровому коаксиальному аудиогнезду или цифровому оптическому
аудиоразъему.
– См. стр. 35 для получения информации о форматах аудио для вывода.
Предупреждение!
Не подключайте кабель питания проигрывателя, пока не завершены все подключения.
– Для получения информации о режиме вывода гнезда COAXIAL/разъема OPTICAL см. раздел
“Коаксиальный / Оптический” (стр. 34).
ПОДКЛЮЧЕНИЕ АУДИО
Совет
COAXIAL
COMPONENT
PB Y
VIDEO
OPTICAL
P
R
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB
HDMI
R
L
AV INPUT
COAXIAL
COAXIAL
COMPONENT
PB Y
VIDEO
OPTICAL
P
R
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB
HDMI
R
L
DIGITAL AUDIO IN
OPTICAL

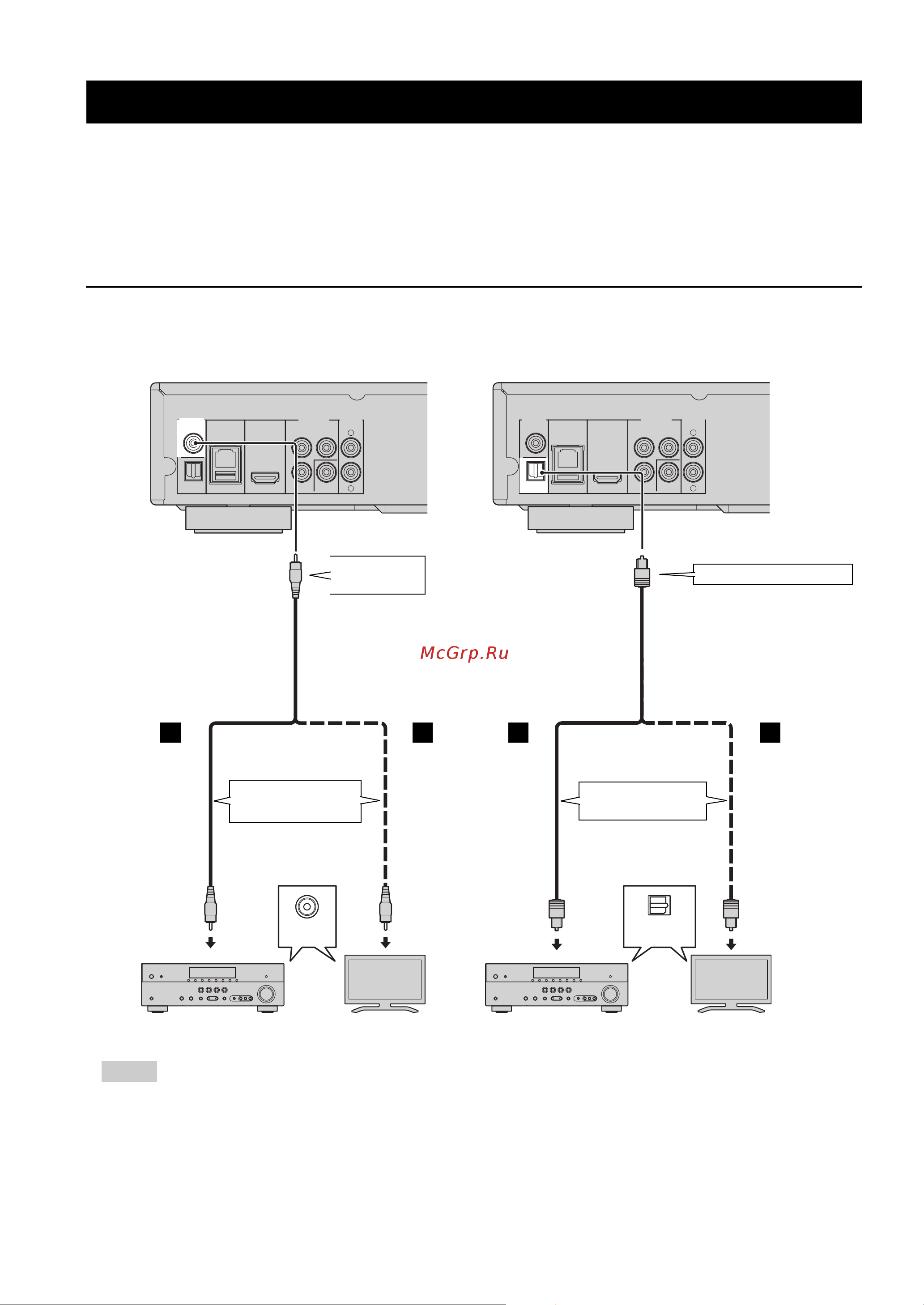

Проигрыватель
К OPTICALразъему
Телевизор
Аудио/видео ресивер
Оптический кабель
(продается отдельно)
Коаксиальный
цифровой аудиокабель
(продается отдельно)
Проигрыватель
Аудио/видео ресивер
D D’
К COAXIAL
гнезду
К оптическому
входному разъему
К коаксиальному
входному гнезду
Телевизор
D’ E E’
