17 Ru
Русский
ПОДКЛЮЧЕНИЕ
2
■ Подключение к гнездам
REMOTE CONTROL
– Можно передавать и принимать сигналы
пульта дистанционного управления,
выполнив подключение к гнездам REMOTE
CONTROL (OUT/IN).
– Надежно подключите миникабель с
разъемами 3,5 мм (продается отдельно) к
гнездам REMOTE CONTROL (OUT/IN).
– Если используемый аудио/видео ресивер
является продуктом компании Yamaha и
поддерживает передачу сигналов управления
SCENE, можно управлять проигрывателем с
помощью функции SCENE.
Предупреждение!
Не подключайте кабель питания
проигрывателя, пока не завершены все
подключения.
– Для получения дополнительной информации
о функции SCENE см. руководство
пользователя, поставляемое с аудио/видео
ресивером Yamaha.
– Можно подключить компонент Yamaha
(например, CD-проигрыватель),
поддерживающий функцию SCENE, к гнезду
REMOTE CONTROL (OUT) проигрывателя.
■ Подключение кабеля питания
– После выполнения всех подключений
подсоедините прилагаемый кабель питания к
входу AC IN на задней панели
проигрывателя. Затем вставьте вилку в
розетку переменного тока.
– ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
ПРИКАСАЙТЕСЬ К
НЕИЗОЛИРОВАННЫМ ЧАСТЯМ
ЛЮБЫХ КАБЕЛЕЙ В ТО ВРЕМЯ, КАК
КАБЕЛЬ ПИТАНИЯ ПЕРЕМЕННОГО
ТОКА ПОДСОЕДИНЕН К РОЗЕТКЕ.

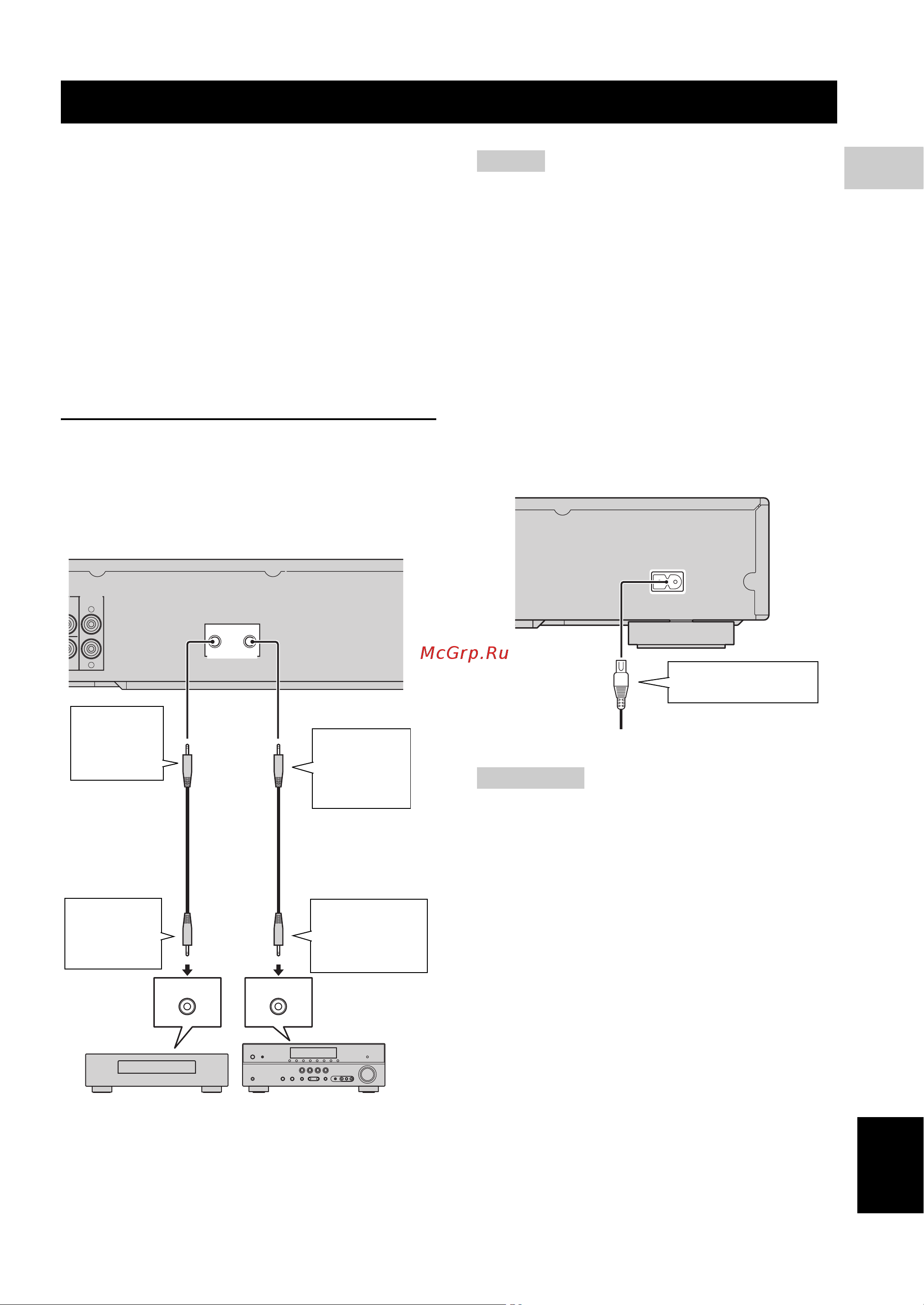

ДРУГИЕ ПОДКЛЮЧЕНИЯ
REMOTE CONTROL
OUT IN
E
O
AUDIO OUT
R
L
REMOTE CONTROL IN
REMOTE CONTROL OUT
Проигрыватель
К гнезду
REMOTE
CONTROL
(IN)
Монофонический
миникабель с
разъемами 3,5 мм
(продается отдельно)
К входному
гнезду
дистанционного
управления
Компонент Yamaha
К выходному
гнезду
дистанционног
о управления
Монофонически
й миникабель с
разъемами 3,5 мм
(продается
отдельно)
Приемник инфракрасного
сигнала или компонент
Yamaha (например, аудио/
видео ресивер)
К гнезду
REMOTE
CONTROL
(OUT)
Советы
Примечание
К розетке переменного тока
К входу переменного
тока
