Возможность встраивания
В кухонную мебель с
дверцей
Необходимо, чтобы конструкция
мебели обеспечивала защиту от
возможного прикосновения к нагретому
корпусу панели во время ее
функционирования. Рекомендуемое
решение для устранения этой проблемы
указано на рисунке 15.
Расположенная под варочной
поверхностью панель должна легко
сниматься, чтобы в случае проведения
технического обслуживания позволить
блокировать и разблокировать прибор.
В кухонную мебель с
духовым шкафом
Ниша должна иметь размеры,
указанные на рисунке 12 и быть
оснащена опорами, обеспечивающими
эффективную вентиляцию.
Чтобы избежать перегревания,
установку рекомендуется осуществить
согласно рисункам 16 и 17.
Подключение варочной панели и
духового шкафа к электрической сети
должно выполняться раздельно, как по
соображениям электрической
безопасности, так и для того, чтобы при
необходимости можно было легко снять
духовой шкаф.
Навесная мебель и вытяжки должны
находиться на расстоянии не менее 650
мм от варочной панели (Рис. 12).
В случае использования вытяжных
аппаратов шириной 600 мм, кроме
соблюдения высоты, прилегающую к
вытяжке навесную мебель необходимо
установить на высоте, по крайней мере,
550 мм от столешницы, чтобы в случае
необходимости позволить установить
крышку и оставить место для ее
правильного перемещения (Рис. 12).
a) съемная панель мебели
b)
пространство для
подсоединений, если имеется

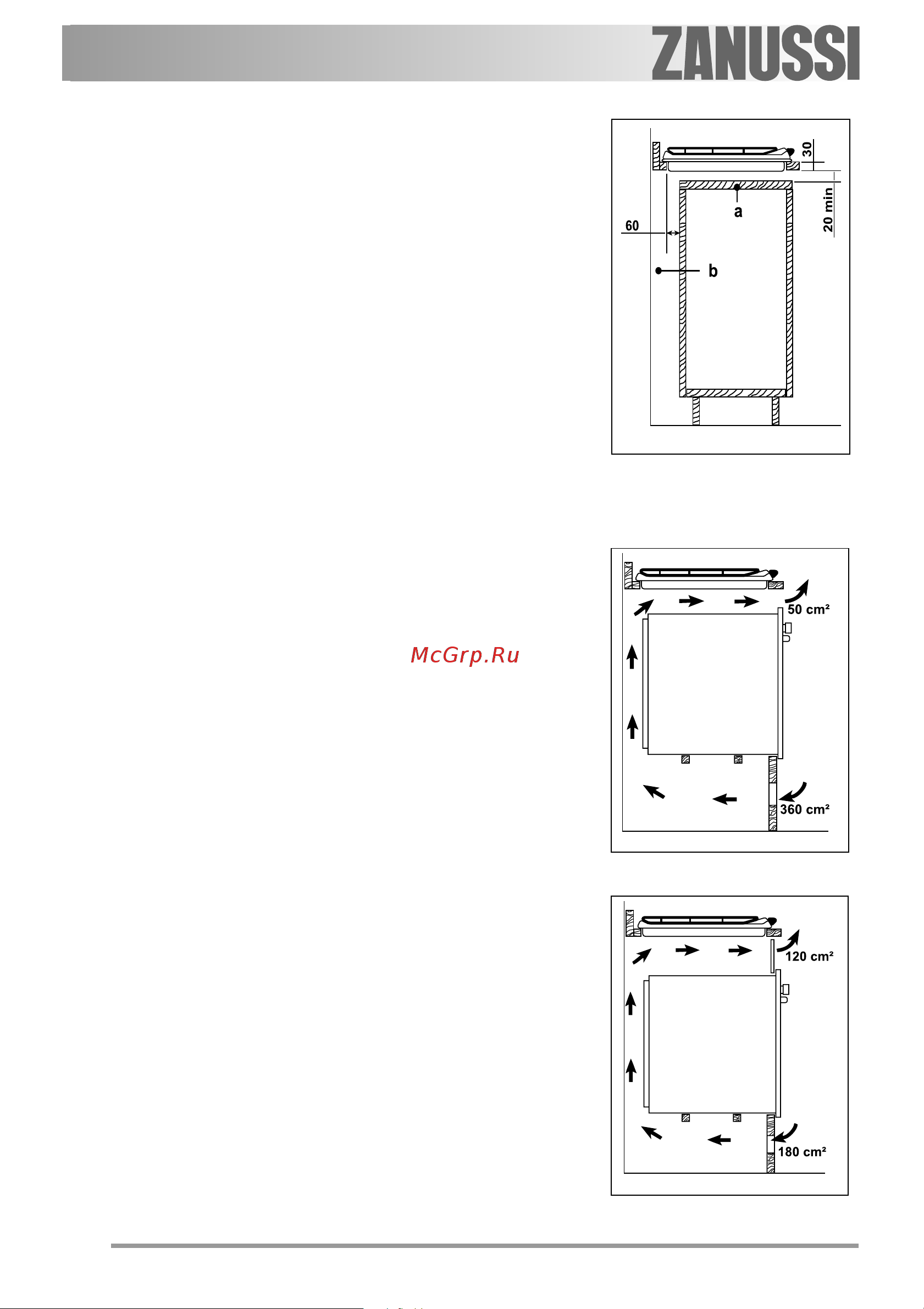

Рис. 15
FO 2044
FO 2041
Рис. 16
FO 2042
Рис. 17
