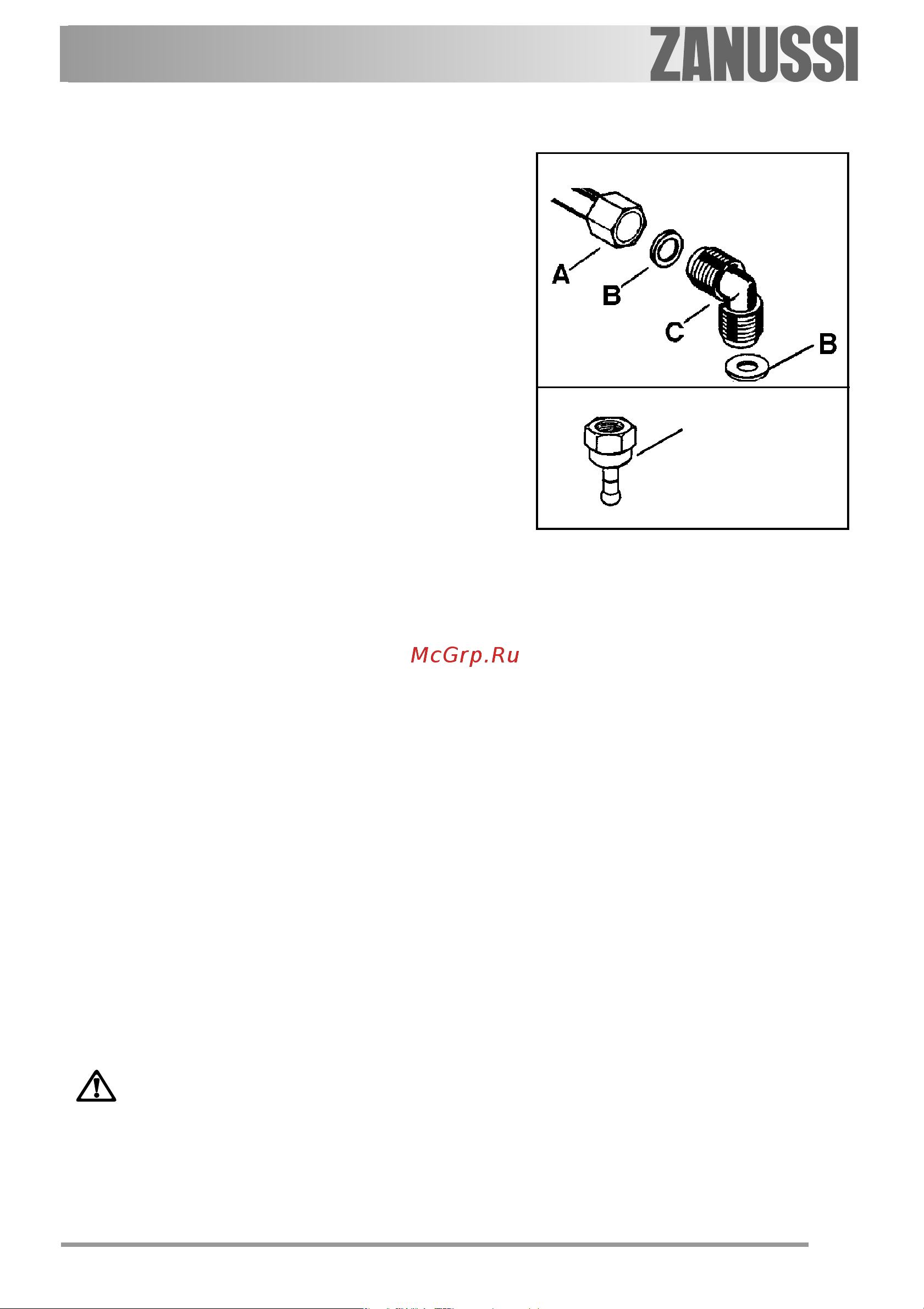

A) Rampă cu piuliţă
B) Garnitură
C) Racord ajustabil
D) Suport din cauciuc pentru ţeavă, pentru gaz lichid
D
Gaz natural
Gaz lichid
Racordarea cu ţevi flexibile
nemetalice
Atunci când racordul poate fi inspectat cu
ușurinţă în întregime, există posibilitatea
utilizării unei ţevi flexibile, în conformitate cu
reglementările în vigoare. Ţeava flexibilă
trebuie să fie fixată etanș cu ajutorul
clemelor, în conformitate cu reglementările
în vigoare.
Gaz lichid: utilizaţi suportul din cauciuc
pentru ţeavă "D". Introduceţi întotdeauna
garnitura "B". După aceea continuaţi racordarea
la gaz. Ţeava flexibilă trebuie pregătită pentru
utilizare astfel încât:
- să nu se supraîncălzească în niciun loc
cu peste 30°C peste temperatura
camerei; dacă tubul flexibil, pentru a
ajunge la robinete, trebuie să treacă prin
spatele aparatului, trebuie instalat așa
cum se indică în figură;
- să nu fie mai lungă de 1500 mm;
- să nu fie strangulată în niciun loc;
- să nu fie supusă la tracţiune sau
torsiune;
- să nu intre în contact cu margini sau
colţuri ascuţite;
- să poată fi inspectată cu ușurinţă pentru a-
i verifica starea.
Controlul de întreţinere al ţevilor flexibile
constă în verificarea următoarelor aspecte:
- să nu prezinte crăpături, tăieturi, urme
de arsuri la capete sau pe lungimea sa;
- materialul să nu fie întărit și să prezinte
elasticitatea sa normală;
- clemele de strângere să nu fie ruginite;
- să nu fi trecut termenul de expirare.
Dacă se observă una sau mai multe
anormalităţi, nu reparaţi ţeava, ci înlocuiţi-o.
IMPORTANT
După ce instalarea s-a terminat,
verificaţi etanșeitatea perfectă a
fiecărui fiting al tubului, folosind o soluţie
cu detergent, în niciun caz o flacără.
