Zanussi ZGS 785 TX [59/88] Encastre nos móveis de cozinha

Encastre nos móveis de

cozinha

A placa pode ser encastrada em móveis que

tenham uma abertura com as dimensões

indicadas na Fig. 12. A abertura do encastre

deverá ter uma distância de pelo menos 55 mm

em relação à parede de fundo. Uma eventual

parede lateral, direita ou esquerda, cuja altura

seja superior à da superfície da placa, deverá

estar no mínimo a 150 mm do abertura no tampo.

A fixação da placa ao móvel deve ser

efectuada da seguinte forma:

• posicione o vedante fornecido no rebordo do

lado frontal da abertura a 86 milímetros dos

rebordos laterais e a 10 mm do rebordo

posterior, tendo cuidado para que os extremos

se unam sem se desmontarem (vide Fig. 13);

• coloque a placa na abertura no móvel

procurando centrar correctamente;

• fixe a placa ao móvel com as peças de canto

fornecidas (vide Fig. 14).

A força dos parafusos é suficiente para marcar

o vedante, cujo excesso pode ser facilmente

removido.

O rebordo da placa fica com uma dupla camada

de isolante que oferece uma garantia absoluta

contra as infiltrações dos líquidos.

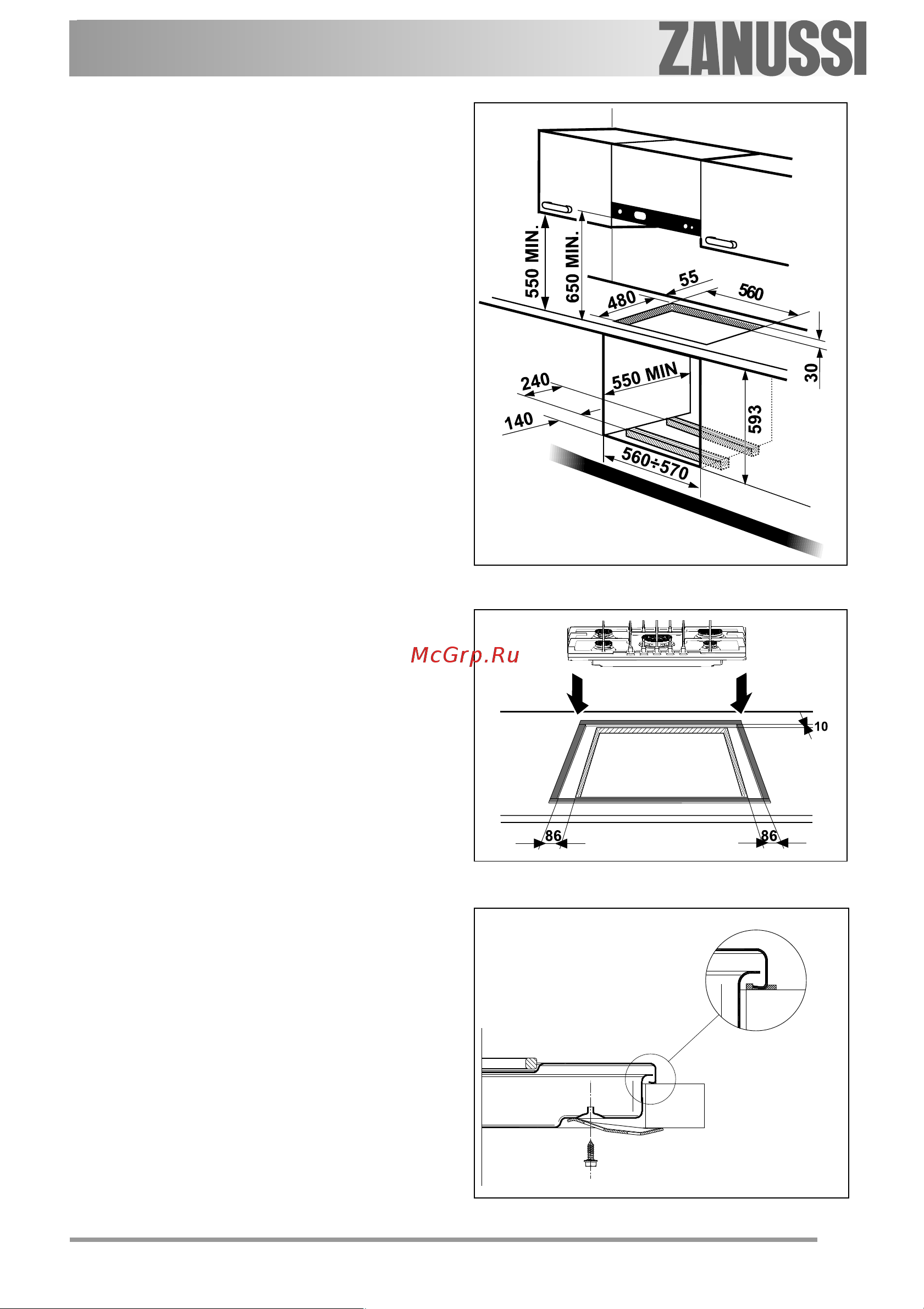

Fig. 12

Fig. 13

Fig. 14

vedante

)
