38
3. Fixaţi plita cu respectivele cleme de fixare,
care sunt furnizate în kitul de injectoare (vezi
schema). Când șuruburile au fost strânse,
garnitura în exces poate fi tăiată.
Marginea plitei formează o garnitură dublă care
împiedică pătrunderea lichidelor.
Încorporarea
Aceste plite pot fi introduse într-o mobilă de
bucătărie încorporată, cu o adâncime între
550 și 600 mm. Dimensiunile plitei sunt indi-
cate în Fig. 4.
Marginea deschiderii trebuie să se afle la o
distanţă minimă de 55 mm faţă de peretele
din spate.
Dacă există pereţi laterali sau dacă lângă plită
se află laturile mobilei, marginile tăieturii
trebuie să fie la o distanţă minimă de 150 mm.
Elementele de mobilier suspendate sau
hotele trebuie să se afle la minim 650 mm.
distanţă faţă de plită.
Instalarea plitei în deschidere
Încastrarea plitei se efectuează astfel:
1. Plasaţi garniturile furnizate împreună cu plita
pe marginea anterioară a deschiderii
decupate. După aceea, plasaţi-le la 86 mm
faţă de marginile laterale și la 10 mm faţă de
marginea posterioară, așa cum se indică în
schemă, astfel încât garniturile să se atingă,
fără să se suprapună.
2. Plasaţi plita în deschidere, având grijă să
fie centrată.
A = Arzător auxiliar
SR= Arzător semi-rapid
R = Arzător rapid
TC = Arzător cu triplă coroană
Fig. 5
Dimensiunile sunt date în milimetri
510
744
TC
R
SR
SR
A

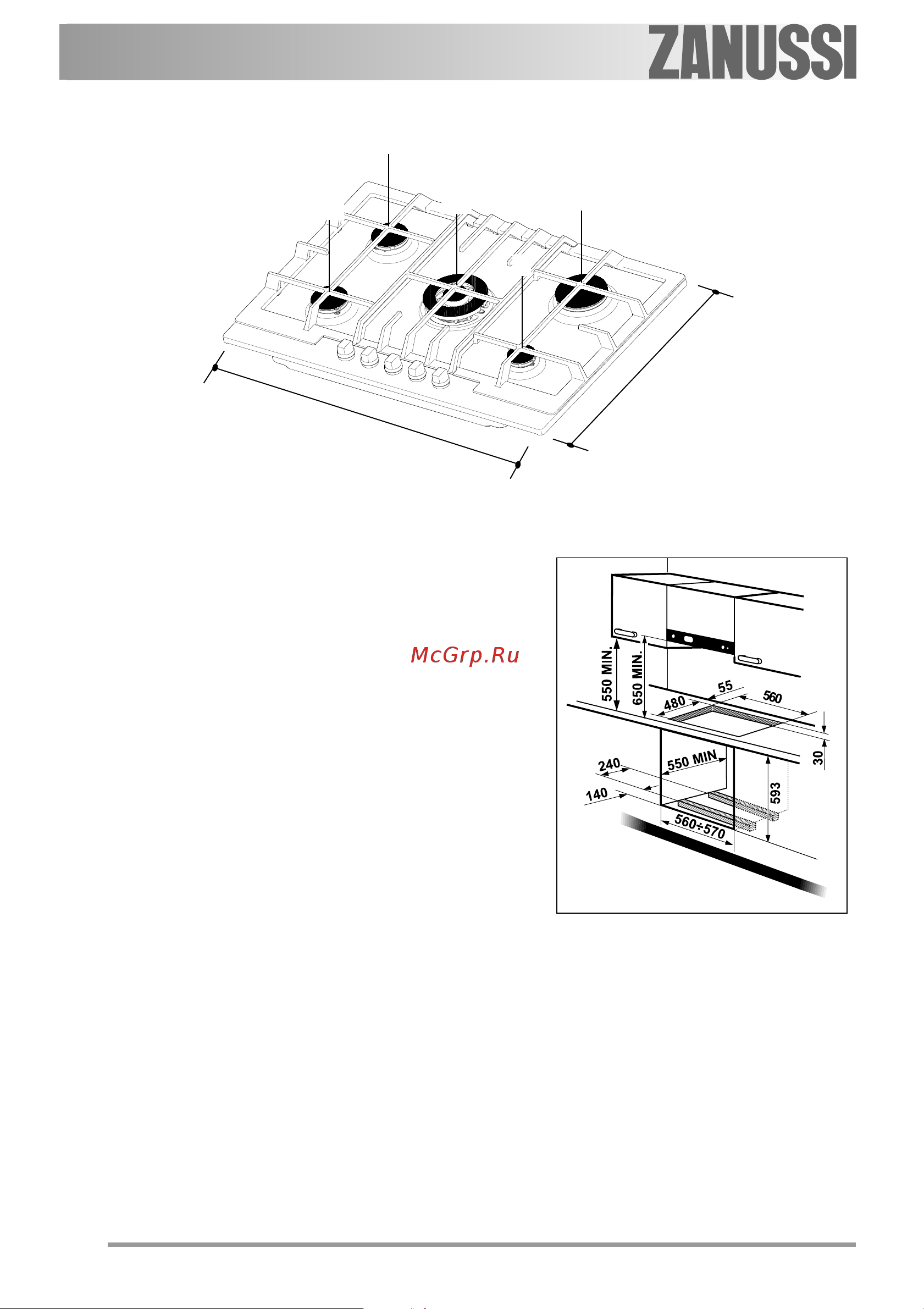

Fig. 4
