Zanussi ZGS 785 TX [36/88] Adaptarea la diferitele tipuri de gaz

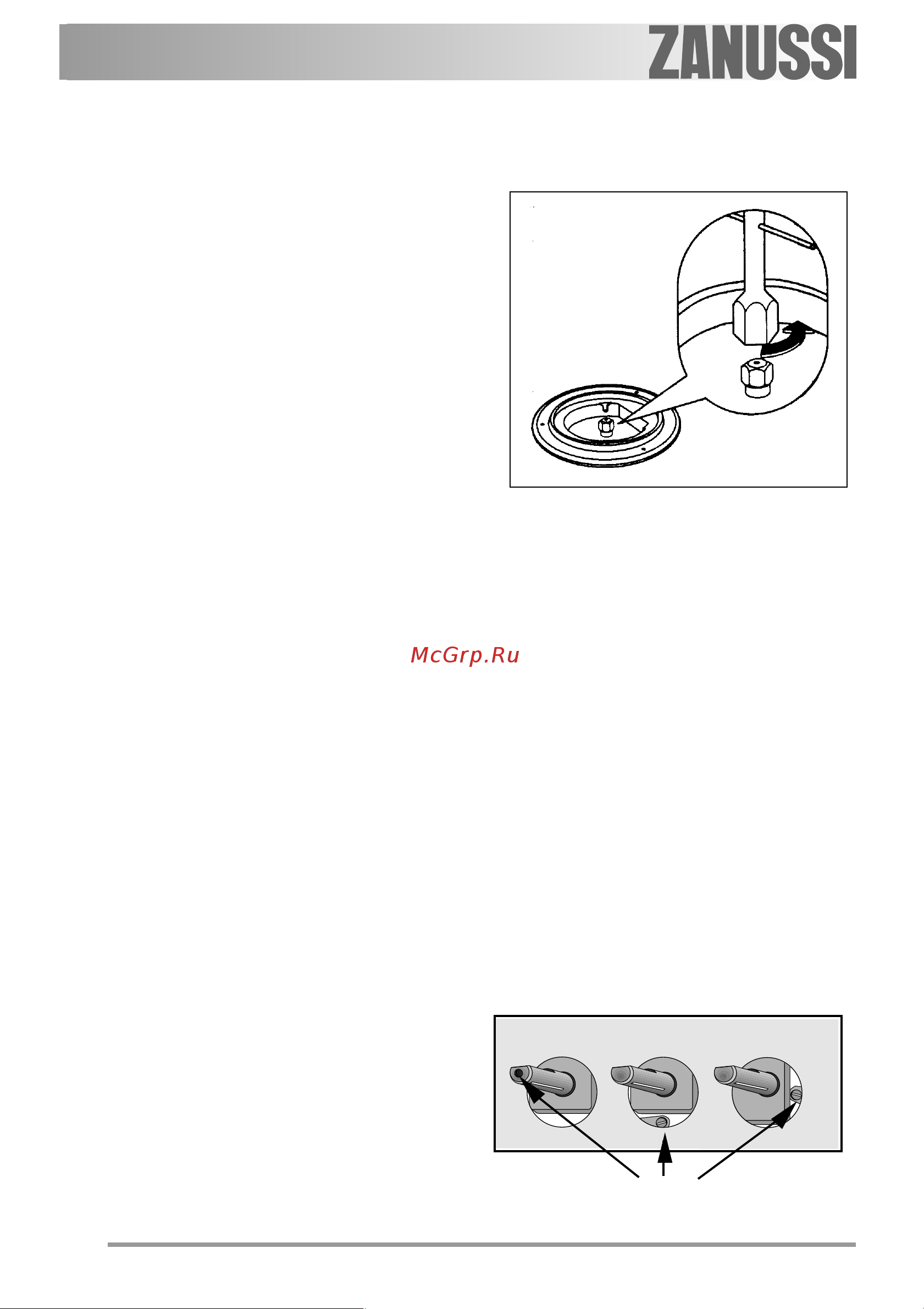

![Zanussi ZGS 785 TX [36/88] Adaptarea la diferitele tipuri de gaz](/views2/1954324/page36/bg24.png)
36
Adaptarea la diferitele tipuri de gaz
A. Înlocuirea injectoarelor
• Scoateţi suporturile pentru vase.
• Scoateţi capacele și coroanele
arzătoarelor.
• Cu o cheie tubulară de 7, deșurubaţi și
scoateţi injectoarele (Fig. 1) și înlocuiţi-le cu
cele necesare pentru tipul de gaz utilizat (vezi
tabelul : Injectoarele).
• Montaţi la loc piesele, urmând aceeași
procedură în ordine inversă.
• Înlocuiţi eticheta cu datele tehnice (aflată
lângă ţeava de alimentare cu gaz) cu cea
corespunzătoare pentru noul tip de gaz.
Această etichetă se găsește în pachetul
cu injectoare, livrat împreună cu aparatul.
Dacă presiunea de alimentare a gazului este
diferită sau e variabilă faţă de presiunea
necesară, trebuie să se monteze un regulator
de presiune adecvat pe ţeava de alimentare
cu gaz, în conformitate cu reglementările în
vigoare.
B. Reglarea nivelului minim
Pentru a regla nivelul minim al arzătoarelor,
procedaţi după cum urmează:
• Aprindeţi arzătorul.
• Rotiţi butonul pe poziţia de minim.
• Scoateţi butonul.
• Cu ajutorul unei șurubelniţe subţiri, reglaţi
șurubul de by-pass poziţionat în centrul
tijei de control a robinetului de gaz (vezi
Fig. 2). Dacă se trece de la gaz natural 20
mbar la gaz lichid, înșurubaţi până la capăt
șurubul de reglare. Dacă se trece de la gaz
lichid la gaz natural 20 mbar, slăbiţi șurubul
by-pass-ului cu circa 1/4 tur. Dacă se trece
de la gaz natural 20 mbar la gaz natural 13
mbar, slăbiţi șurubul by-pass-ului cu circa 1/
4 tur. Dacă se trece de la gaz lichid la gaz
natural 13 mbar, slăbiţi șurubul by-pass-ului
cu circa 3/4 tur.
)
)
Șurub de reglare a minimului
Fig. 1
Fig. 2
• În final asiguraţi-vă că flacăra nu se stinge
când rotiţi brusc butonul de la poziţia de maxim
la poziţia de minim.
Această procedură este ușor de executat,
oricum ar fi fost poziţionată sau montată plita
în suprafaţa de lucru.
