32 Français
Ne pas mettre l'appareil en service, si le ni-
veau d'huile est descendu au-dessous de
"MIN".
Î En cas de besoin, remplir de nouvelle
huile (cf. Données techniques).
Respecter le chapitre "Consignes de sé-
curité"!
Î Avant la mise en service, lire le mode
d'emploi du constructeur du moteur et en
particulier respecter les consignes de
sécurité.
Î Vérifier le filtre à air.
Î Remplir le réservoir de carburant avec
essence sans plomb.
Ne pas utiliser de mélange de 2 cycle.
Î Contrôler le niveau d'huile du moteur.
Ne pas mettre l'appareil en service, si le ni-
veau d'huile est descendu au-dessous de
"MIN".
Î En cas de besoin, rajouter de l'huile.
Respecter impérativement ces consignes en
cas de manipulation des batteries :
Danger
Risque d'explosion ! Ne jamais déposer
d'outils ou d'objets similaires sur les bornes
et les barrettes de connexion de la batterie.
Danger
Risque de blessure ! Ne jamais mettre en
contact des plaies avec le plomb. Prendre
soin de toujours se laver les mains après
avoir manipulé la batterie.
Î Placer la batterie dans son comparti-
ment.
Î Fixer la batterie.
Î Monter la cosse (câble rouge) sur le pôle
plus (+) de la batterie.
Î Monter la cosse sur le pôle moins (-) de
la batterie.
Moteur
Batterie

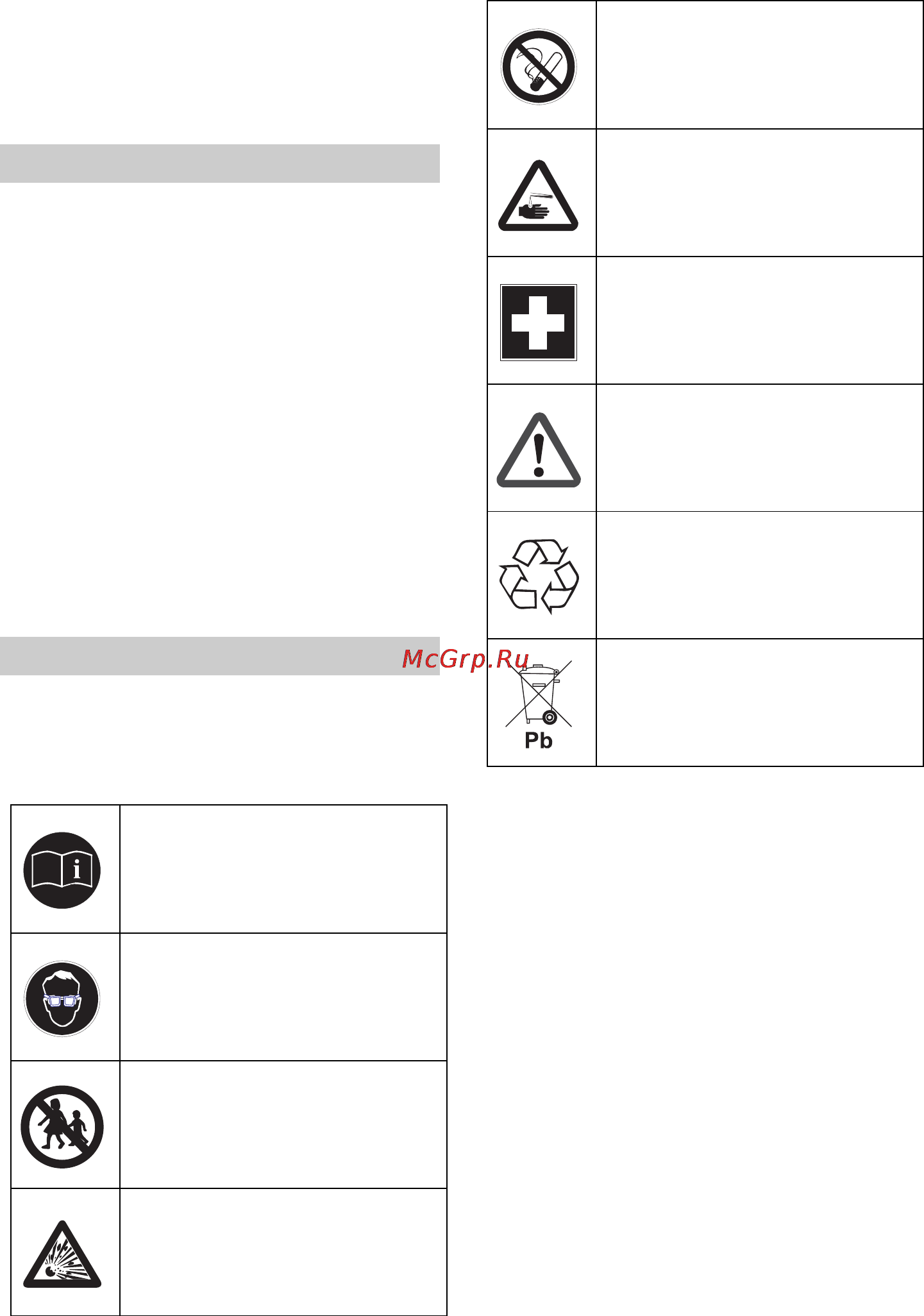

Consignes de sécurité Batterie
Respecter les consignes si-
tuées sur la batterie, dans les
instructions de service et dans
le mode d'emploi du véhicule !
Porter des lunettes de
protection !
Tenir les enfants à l'écart des
acides et des batteries !
Risque d'explosion !
Toute flamme, matière incan-
descente, étincelle ou cigaret-
te est interdite à proximité de
la batterie !
Risque de brûlure!
Premiers soins !
Attention !
Mise au rebut !
Ne pas mettre la batterie au
rebut dans le vide-ordures !
Montage et branchement de la batterie
