8 Deutsch
Î Bei Bedarf Öl nachfüllen (siehe Techni-
sche Daten).
Abschnitt „Sicherheitshinweise“ beach-
ten!
Î Vor Inbetriebnahme die Betriebsanlei-
tung des Motorenherstellers lesen und
insbesondere die Sicherheitshinweise
beachten.
Î Luftfilter prüfen.
Î Kraftstofftank mit bleifreiem Benzin fül-
len.
Keine 2-Takt-Mischung verwenden.
Î Ölstand des Motors kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
Î Bei Bedarf Öl nachfüllen.
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:
Gefahr
Explosionsgefahr! Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Gefahr
Verletzungsgefahr! Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.
Î Batterie in die Batteriehalterung stellen.
Î Batterie befestigen.
Î Polklemme (rotes Kabel) am Pluspol (+)
anschließen.
Î Polklemme am Minuspol (-) anschlie-
ßen.
Hinweis
Beim Ausbau der Batterie ist darauf zu ach-
ten, dass zuerst die Minuspol-Leitung ab-
geklemmt wird. Die Batteriepole und
Polklemmen auf ausreichenden Schutz
durch Polschutzfett kontrollieren.
Motor
Batterie

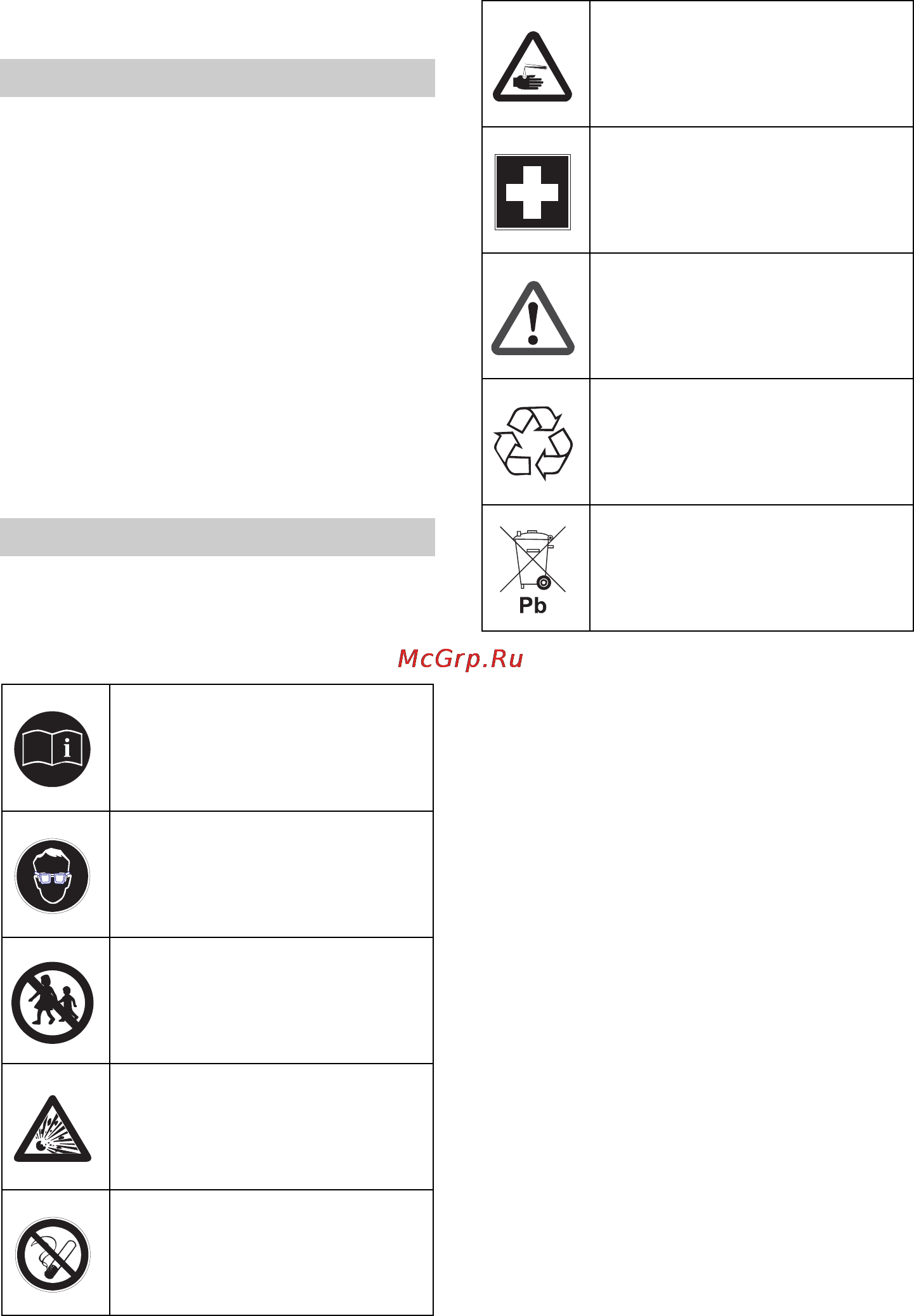

Sicherheitshinweise Batterie
Hinweise auf der Batterie, in
der Gebrauchsanweisung und
in der Fahrzeugbetriebsanlei-
tung beachten!
Augenschutz tragen!
Kinder von Säure und Batteri-
en fern halten!
Explosionsgefahr!
Feuer, Funken, offenes Licht
und Rauchen verboten!
Verätzungsgefahr!
Erste Hilfe!
Warnvermerk!
Entsorgung!
Batterie nicht in Mülltonne
werfen!
Batterie einbauen und anschließen
