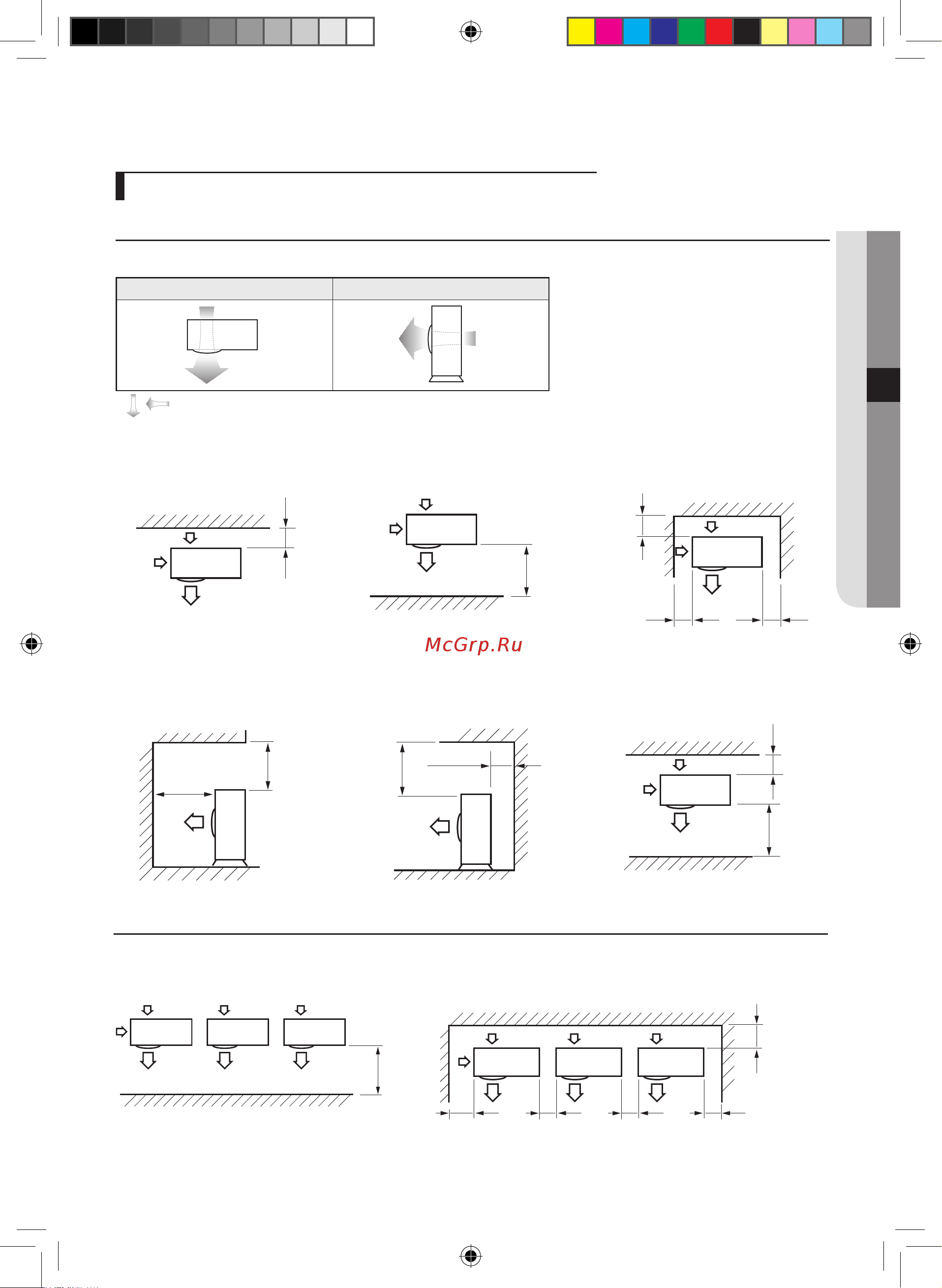

Требования к свободному пространству у наружного блока
При установке 1 наружного блока
300 или больше
Если выпуск воздуха направлен
от стены
1500 или больше
Если выпуск воздуха направлен
на стену
300 или больше
150 или больше 600 или больше
Если наружный блок заблокирован
стенами с 3-х сторон
1500 или больше
2000 или больше
Верх наружного блока и выпуск
воздуха направлены к стене
500 или больше
300 или больше
Верх наружного блока и выпуск
воздуха расположены вблизи стен
Если стены блокируют переднюю
и заднюю стороны наружного
блока
300 или
больше
1500или
больше
Вид сверху Вид сбоку
Забор воздуха
Выпуск воздуха
рис Описание
, Направление воздушного потока.
(Блок : мм)
При установке более одного (1) наружного блока
(Блок : мм)
1500 или больше
Если выпуск воздуха направлен на стену Если стены блокируют наружные блоки с 3-х сторон
300 или
больше
300 или
больше
600 или
больше
600 или
больше
600 или
больше
Выпуск
воздуха
Забор
воздуха
Русский-33
УСТАНОВКА05
