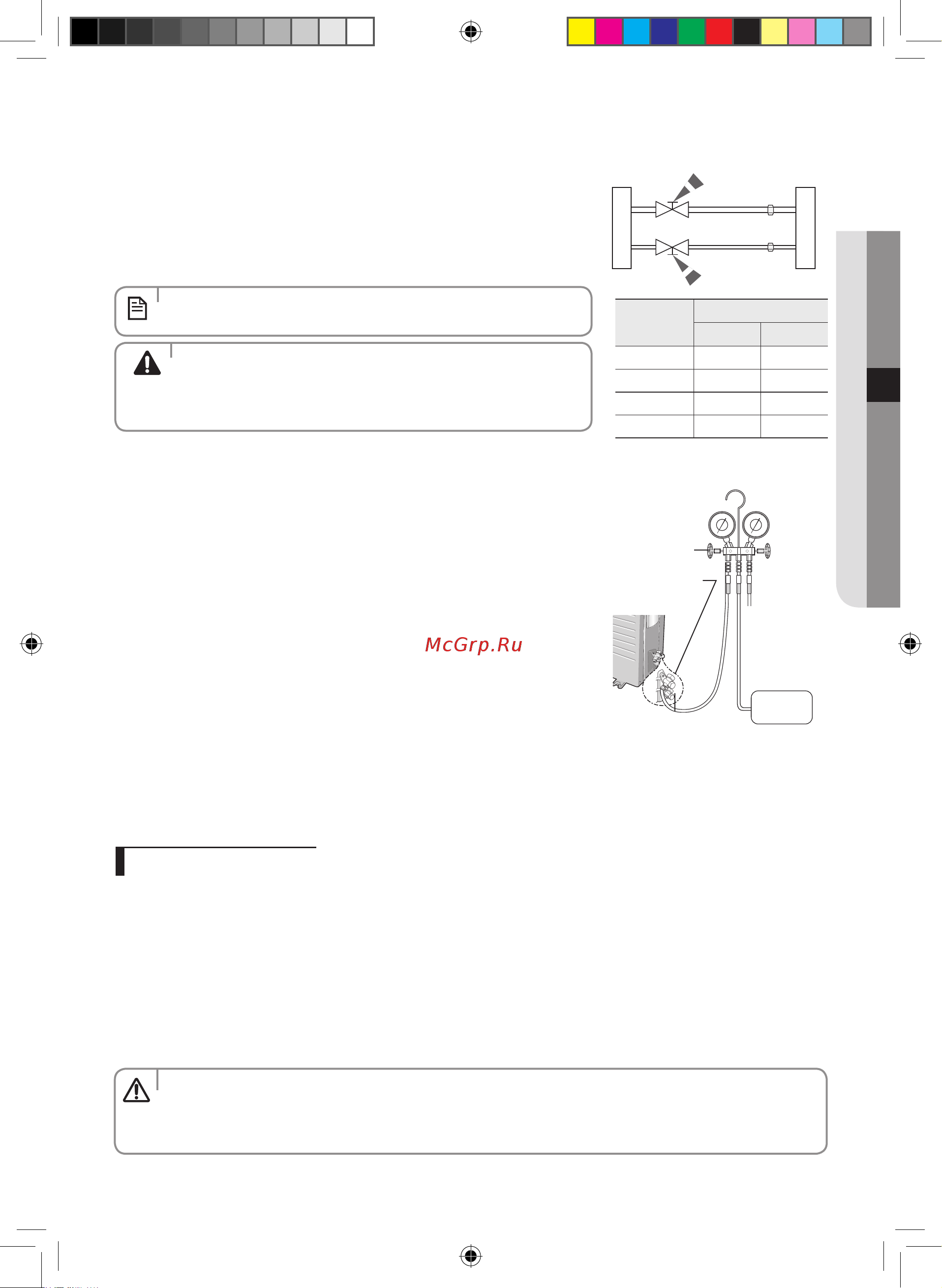

![Samsung AR09HSFNRWKNER [47/58] Русский 47](/views2/1097709/page47/bg2f.png)
1. Подсоедините все соединительные трубки к соответствующим вентилям
наружного блока и затяните конусные гайки.
2. Затяните конусную гайку сначала рукой, а затем с помощью
динамометрического ключа, прилагая следующий крутящий момент:
Наружный блок Внутренний блок
Сторона трубки с газом
Сторона трубки с жидкостью
• Приложениечрезмерногокрутящегомоментаможетстать
причиной утечки газа.
• Выполнитеэлектрическиесоединенияиоставьтесистемув
режиме"standby"(Ожидание).Невключайтесистему!
Это необходимо для лучшей работы вакуума (положение
электронногорасширительногоклапанаполностьюОТКРЫТОЕ).
3. Подключите заправочный шланг со стороны коллектора манометра
низкого давления к сервисному отверстию газа, как показано на
рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Выкачивайте воздух в соединенные трубки с помощью вакуумного
насоса примерно в течение 15 минут.
Убедитесь,чтопримерночерез10минутманометрпоказывает-0,1МПа
(-76 см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
Закройте вентиль на стороне манометра низкого давления, поворачивая
его вращением по часовой стрелке.
Отключите вакуумный насос
Понаблюдайте в течение 2 минут, неменяется ли давление газа.
Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа
в открытое положение.
Вакуумный
насос
Манометрнизкогодавлени
Вентиль
Сервисное отверстие
для газа
<низкое давление>
Сервисное отверстие
для жидкости
<высокое давление>
(предотвращение
обратного течения)
• Воздухссодержаниемвлаги,оставшийсявконтуреохлаждения,можетпривестикнарушениюработы
компрессора.
• Приустановкеизделиявсегдаобращайтесьвсервисныйцентриливпрофессиональнуюкомпаниюпо
установке оборудования.
Добавьте хладагент согласно таблицы ниже.
Если вы пользуетесь трубками длиной более 4 или 5 м,
тонакаждыйдополнительныйметрнеобходимодобавлять‘15'грамм
хладагента R-410A.
Если вы пользуетесь трубками длиной менее 4 или 5 м,
то достаточно выполнить обычную процедуру вакуумирования.
Дополнительные подробности приведены в Руководстве по обслуживанию.
Добавление хладагента
Наружный
диаметр
Крутящий момент
N•м kgf•cм
ø6.35 мм
14~18 140~180
ø9.52 мм
34~42 350~430
ø12.70 мм
49~61 500~620
ø15.88 мм
68~82 690~830
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
Русский-47
УСТАНОВКА05
