Samsung AR24HSFSRWK [40/58] Подсоединение кабелей

2 . Откройте внешнюю панель внутреннего блока

3 . Открутите винт, держащий крышку разъема.

4 . Пропустите соединительный провод через тыльную сторону внутреннего блока и подключите провод к

клеммам. (См. рисунок ниже)

• Накаждомпроводенанесенсоответствующийейномерклеммы.

5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.

6 . Закройте крышку клеммной колодки, туго закрутив винт.

7 . Закройте переднюю решетку.

8 . Снимите крышку клеммной колодки на стенке наружного блока.

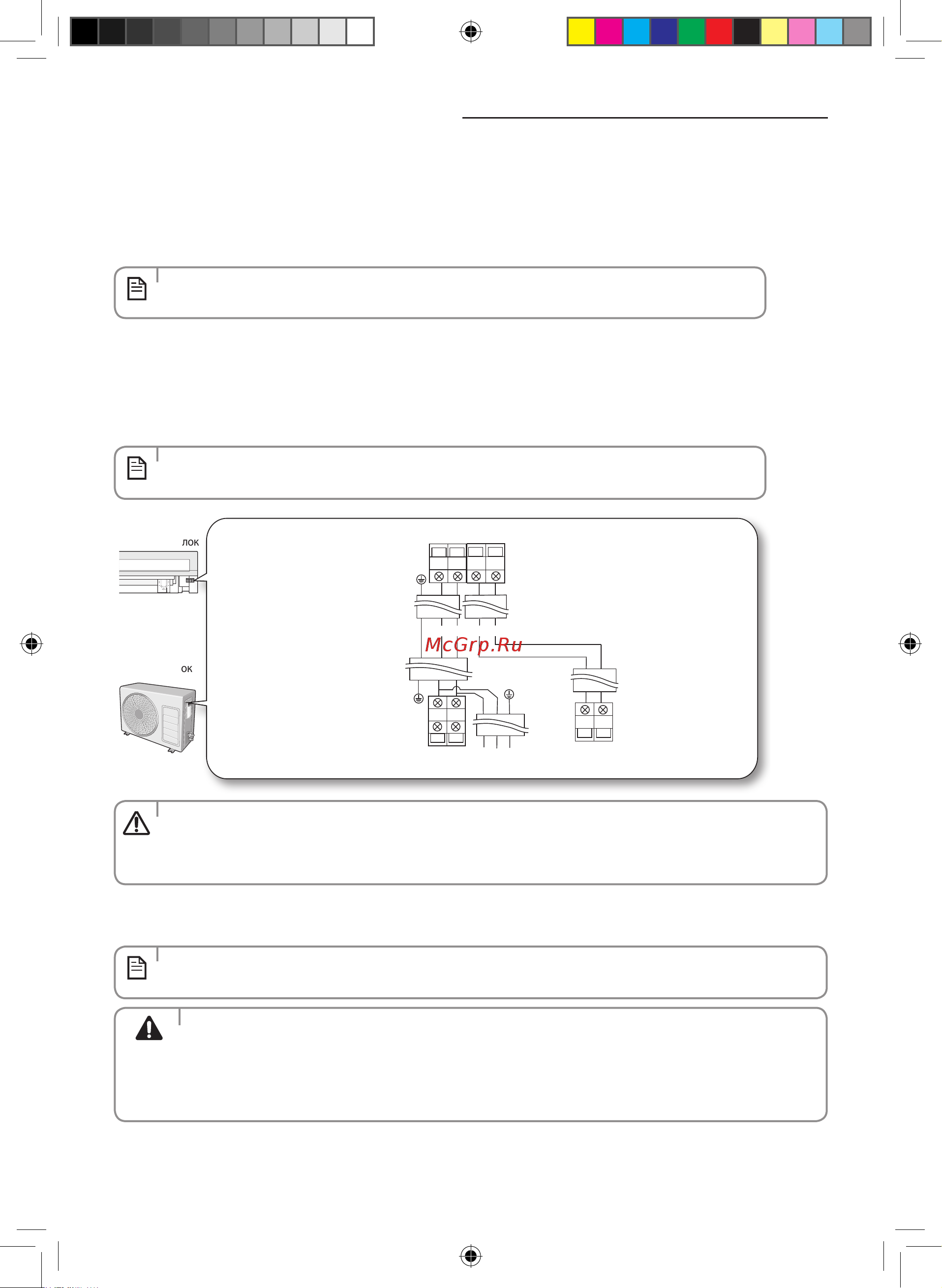

9. Подсоедините провода к клеммам как показано на рисунке.

• Накаждомпроводеуказанномерсоответствующейейклеммы.

Внутренний блок

Наружный блок

• Такжекруглыеклеммныезажимыдолжнысоответствоватьразмерувинтавклеммнойкоробке.

• Осторожно.Послесоединенияпроводов,проверьтетщательно,чтобыномераклеммвнутреннегои

наружного блоков совпадали.

• Необходимопрокладыватьпроводпитанияипроводсвязиотдельно,имнельзянаходитьсяводномкабеле.

10. Подсоедините заземляющий провод к заземляющему выводу.

11. Аккуратно закройте крышку клеммной панели с помощью винтов.

• ЕсливыживетевРоссиииЕвропе,проконсультируйтесьсуполномоченнымпоставщиком,какопределить

полное сопротивление источника электропитания, прежде чем монтировать устройство.

• Выполняйтеплотноесоединениепроводов,так,чтобыпроводанельзябылолегковытянуть.

(Если провода не закреплены хорошо, они могут выгореть).

• Cоединитепроводасогласноцветовымкодампоэлектрическойсхеме.

• Проводпитанияисоединительныйпроводдолжнывыбиратьсявсоответствиисоспецификацией,

приведенной на стр. 39.

Подсоединение кабелей

ПРИМЕЧАНИЕ

ОСТОРОЖНО

Внутренний блок

Наружный блок

ПРЕДУПРЕЖДЕНИЕ ОБ

УГРОЗЕ ЗДОРОВЬЮ

И ЖИЗНИ

1(L)

2(N)

1(L)

2(N)

L N

Русский-40
