Português | 19
1 619 929 L43 • 20.8.12
Tipos de funcionamento
O instrumento de medição possui três modos de funcionamento,
nos quais são produzidas até três linhas de laser: No modo de fun-
cionamento de linhas cruzadas é exibida uma cruz de laser, para
frente, assim como uma linha de laser vertical no ângulo de 90° e
nos outros dois modos de funcionamento, respectivamente a li-
nha horizontal e a linha vertical da cruz de laser.
Após ser ligado, o instrumento de medição se encontra no fun-
cionamento de linhas cruzadas. Para comutar o modo de funci-
onamento é necessário pressionar repetidamente o botão de li-
gar e desligar/botão de modos de funcionamento 3, até o modo
de funcionamento desejado estar ajustado.
Todos os modos de funcionamento podem ser selecionados
com ou sem nivelamento automático.
Aplicação
O instrumento de medição serve para averiguar e controlar li-
nhas horizontais e verticais, assim como para exibir linhas incli-
nadas. Com ajuda das duas linhas verticais, que percorrem em
um ângulo de 90°, podem ser indicados e controlados ângulos
retos, como por exemplo para a divisão de recintos.
Trabalhar com o nivelamento automático
(veja figuras A–E)
Colocar o instrumento de medição sobre uma superfície hori-
zontal e firme ou fixar o instrumento sobre o tripé 10.
Para trabalhos com o nivelamento automático é necessário em-
purrar o interruptor do nivelamento automático 4 para a posi-
ção . A indicação do nivelamento automático 2 está ilumina-
da de verde (símbolo /“green”).
Se o nivelamento automático não puder ser realizado, p.ex.,
por que a base de apoio do instrumento de medição diverge
mais do que 4° da horizontal, a indicação de nivelamento auto-
mático 2 ilumina-se de vermelho, as linhas de laser piscam e soa
um sinal acústico.
f Não segurar o instrumento de medição perto do ouvido!
O som alto pode causar defeitos auditivos.
Neste caso, deverá colocar o instrumento de medição na hori-
zontal e aguardar o nivelamento automático. Assim que o ins-
trumento de medição se encontrar dentro da faixa de nivela-
mento automático de ± 4°, as linhas de laser permanecem
iluminadas, a indicação do nivelamento automático 2 se ilumina
de verde e o sinal acústico é desligado.
Fora da faixa de nivelamento automático de ±4° não é possível
trabalhar com o nivelamento automático, caso contrário não
pode ser assegurado que as linhas de laser percorram com ân-
gulo reto entre si.
O instrumento de medição é automaticamente renivelado se
ocorrerem abalos ou mudanças de posição durante o funciona-
mento. Após um renivelamento, deverá se controlar a posição
da linha de laser horizontal ou da vertical em relação aos pontos
de referência, para evitar erros.
Trabalhos sem nivelamento automático (veja figura F)
Para trabalhos sem nivelamento automático é necessário em-
purrar o interruptor de nivelamento automático 4 para a posi-
ção . A indicação do nivelamento automático 2 está iluminada
de vermelho (símbolo /“red”).
Com o nivelamento automático desligado, é possível segurar o
instrumento de medição nas mãos ou colocá-lo sobre uma su-
perfície inclinada. As linhas de laser não percorrem necessaria-
mente perpendicularmente uma em relação à outra.
Indicações de trabalho
f Para marcar, só deve ser utilizado o centro da linha de
laser. A largura da linha de laser se modifica com a distância.
Trabalhar com o tripé
O tripé 10 é um suporte de medição estável e com altura regu-
lável. Colocar o instrumento de medição com alojamento do tri-
pé 5 sobre a rosca de 1/4" do tripé e atarraxar com o parafuso
de fixação do tripé.
Óculos para visualização de raio laser
Os óculos de visualização de raio laser filtram a luz ambiente.
Com isto a luz vermelha do laser parece mais clara para os olhos.
f Não utilizar óculos de visualização do feixe de laser como
óculos de proteção. Óculos de visualização de raio laser
servem para reconhecer o raio laser com maior facilidade, e
portanto não protegem contra radiação laser.
f Não utilizar óculos de visualização de raio laser como
óculos de proteção, nem no trânsito rodoviário. Óculos de
visualização de raio laser não oferecem uma completa prote-
ção UV e reduzem a percepção de cores.
Manutenção e serviço
Manutenção e limpeza
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água nem em ou-
tros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilizar de-
tergentes nem solventes.
Limpar regularmente, em especial, as superfícies em volta da
abertura de saída do laser e verifique que não haja pêlos.
Se o instrumento de medição falhar apesar de cuidadosos pro-
cessos de fabricação e de teste, o reparo deverá ser executado
por uma oficina de serviço autorizada para ferramentas elétri-
cas Bosch. Não abrir pessoalmente o instrumento de medição.
Para todas as questões e encomendas de peças sobressalentas é
imprescindível indicar o número de produto de 10 dígitos como
consta na placa de características do instrumento de medição.

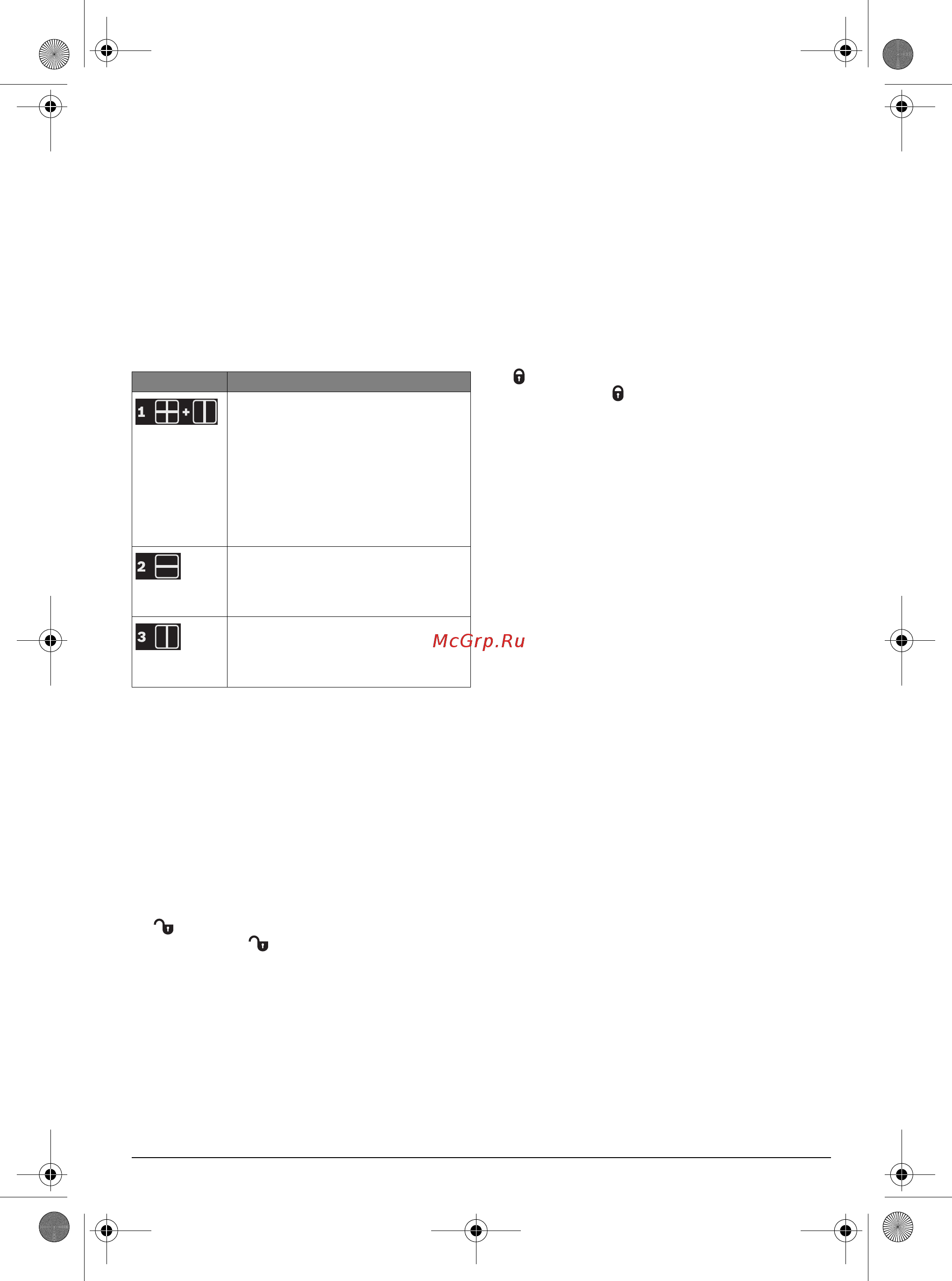

Símbolo Modo de funcionamento
Modo de funcionamento de linhas cruza-
das (veja as figuras A– C e F): O instrumento
de medição produz uma linha de laser hori-
zontal e uma vertical, a partir da abertura de
saída de laser dianteira, assim como uma
linha de laser vertical a partir da abertura de
saída de laser lateral 1. As duas linhas de
laser verticais percorrem com um ângulo de
90° entre si.
Modo de funcionamento horizontal
(veja figura D): O instrumento de medição
produz uma linha de laser horizontal a partir
da abertura de saída de laser dianteira 1.
Modo de funcionamento vertical
(veja figura E): O instrumento de medição
produz uma linha de laser vertical a partir da
abertura de saída de laser dianteira 1.
OBJ_BUCH-1737-001.book Page 19 Monday, August 20, 2012 9:32 AM
