Инструкция по эксплуатации
INTIG 400T DC PULSE
- 12 -
4. Сварка TIG
4.1 ПОДКЛЮЧЕНИЕ СВАРОЧНОЙ ГОРЕЛКИ И КАБЕЛЯ МАССЫ
Всегда используйте сварочную горелку, соответствующую сварочному аппарату!
Поз. Символ Описание
1
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
2
Соединительный штуцер G1/4"
Подключение защитного газа
3
Гнездо подключения,
5 контактов
Подключение кабеля управления
горелки TIG
4
+
Розетка, сварочный ток «+»
• TIG: Подключение кабеля
массы
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
41 32

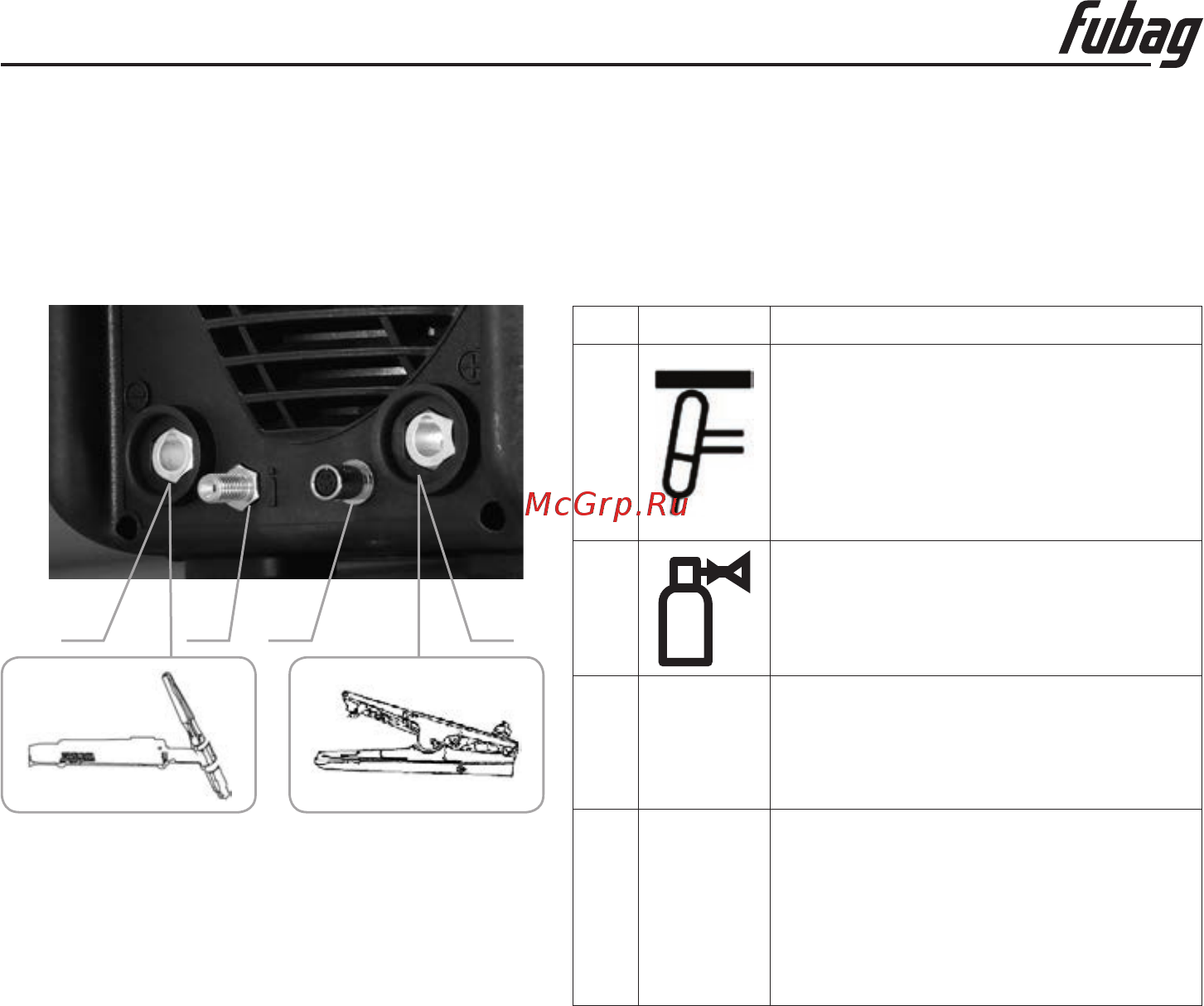

Рис. 4.1
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного
тока «-» и закрепить поворотом вправо.
• Присоединить шланг защитного газа сварочной горелки к присоединительному шту-
церу G1/4".
• Вставить штекер кабеля управления сварочной горелки в гнездо для кабеля
управления.
4.2 ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА
Внимание!
Ненадлежащее обращение с баллонами защитного газа может привести к тяже-
лым травмам со смертельным исходом.
• Необходимо следовать инструкциям производителя газа и предписаниям, регламенти-
рующим работу со сжатым газом.
• Установите баллон с защитным газом на предусмотренную для него платформу и за-
крепите его страховочной цепью!
• Не допускать нагрева баллона с защитным газом!
• Все соединения в системе подачи защитного газа должны быть герметичными!
• Герметично привинтить редуктор на вентиль газового баллона.
• Накрутить накидную гайку газового шланга на выходной стороне редуктора.
