INTIG 400T DC PULSE
Инструкция по эксплуатации
- 13 -

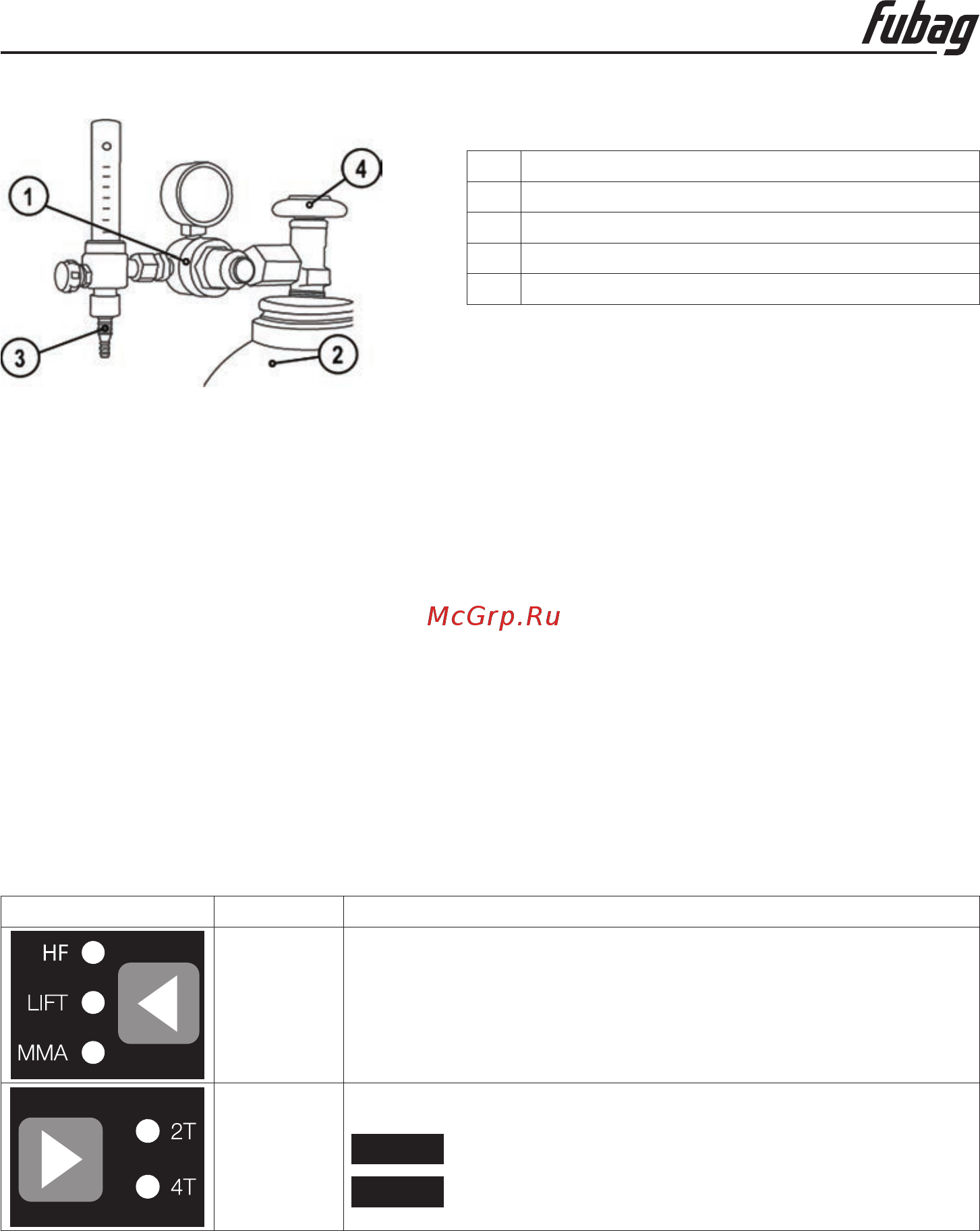

Поз. Описание
1 Редуктор давления
2 Баллон с защитным газом
3 Выходной штуцер редуктора
4 Вентиль газового баллона
Рис. 4.2
4.3 РЕГУЛИРОВКА РАСХОДА ЗАЩИТНОГО ГАЗА
• Переключателем 8 перевести аппарат в режим TIG LIFT
• Нажать кнопку триггера горелки и настроить расход защитного газа на расходомере
редуктора давления.
Неверные настройки защитного газа!
Как очень низкий, так и очень высокий расход защитного газа может привести
кпопаданию воздуха в сварочную ванну и, как следствие, к образованию пор.
• Расход защитного газа настроить в соответствии с заданием на сварку!
Основное правило расчета расхода газа: диаметр газового сопла в миллиметрах
равен расходу газа в литрах в минуту. Например: если диаметр газового сопла
равен 7 мм, то расход газа составляет 7 л/мин.
• Вернуть настройки аппарата переключателем 10 в необходимое положение для сварки!
4.4 ВЫБОР СВАРОЧНОГО ЗАДАНИЯ
Орган управления Действие Результат
Нажать
Выбор и индикация метода сварки
Сварка TIG с высокочастотным зажиганием дуги
Сварка TIG с контактным зажиганием дуги (TIG Lift)
MMA сварка
Нажать
Выбор режима работы TIG горелки
2T
2-х тактный режим
4T
4-х тактный режим
