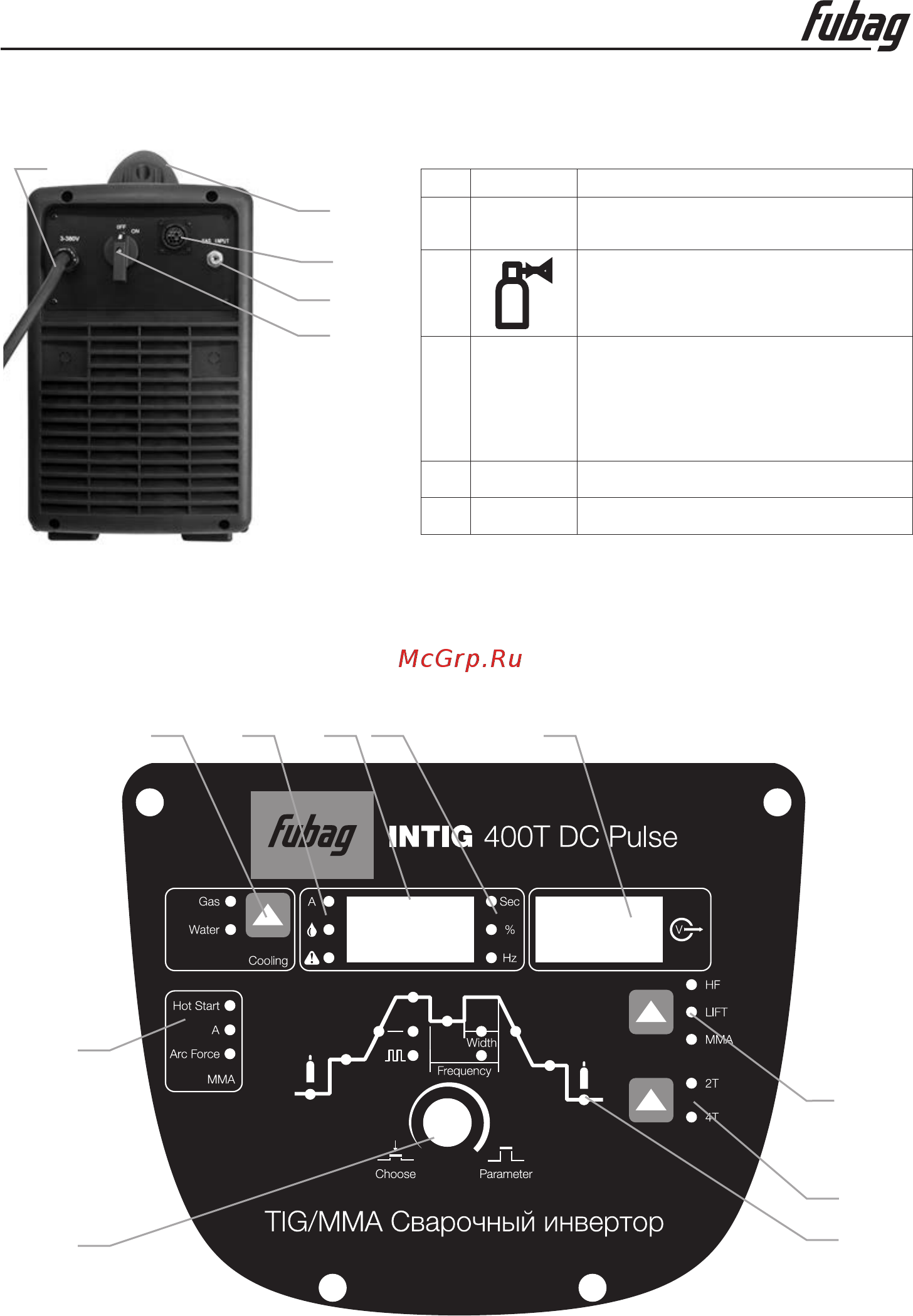

3.2 ВИД СЗАДИ
Рис. 3.2
Поз. Символ Описание
1
Выключатель
Включение/выключение аппарата
2
Соединительный штуцер G1/4"
Подключение защитного газа
3
Разъем управления модулем
жидкостного охлаждения
Подключение кабеля между
источником питания и модулем
жидкостного охлаждения
4 Ручка для транспортировки
5 Сетевой кабель
5
1
2
4
3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Рис. 3.3
9
6
10
1 2 3 4 5
7
8
3
