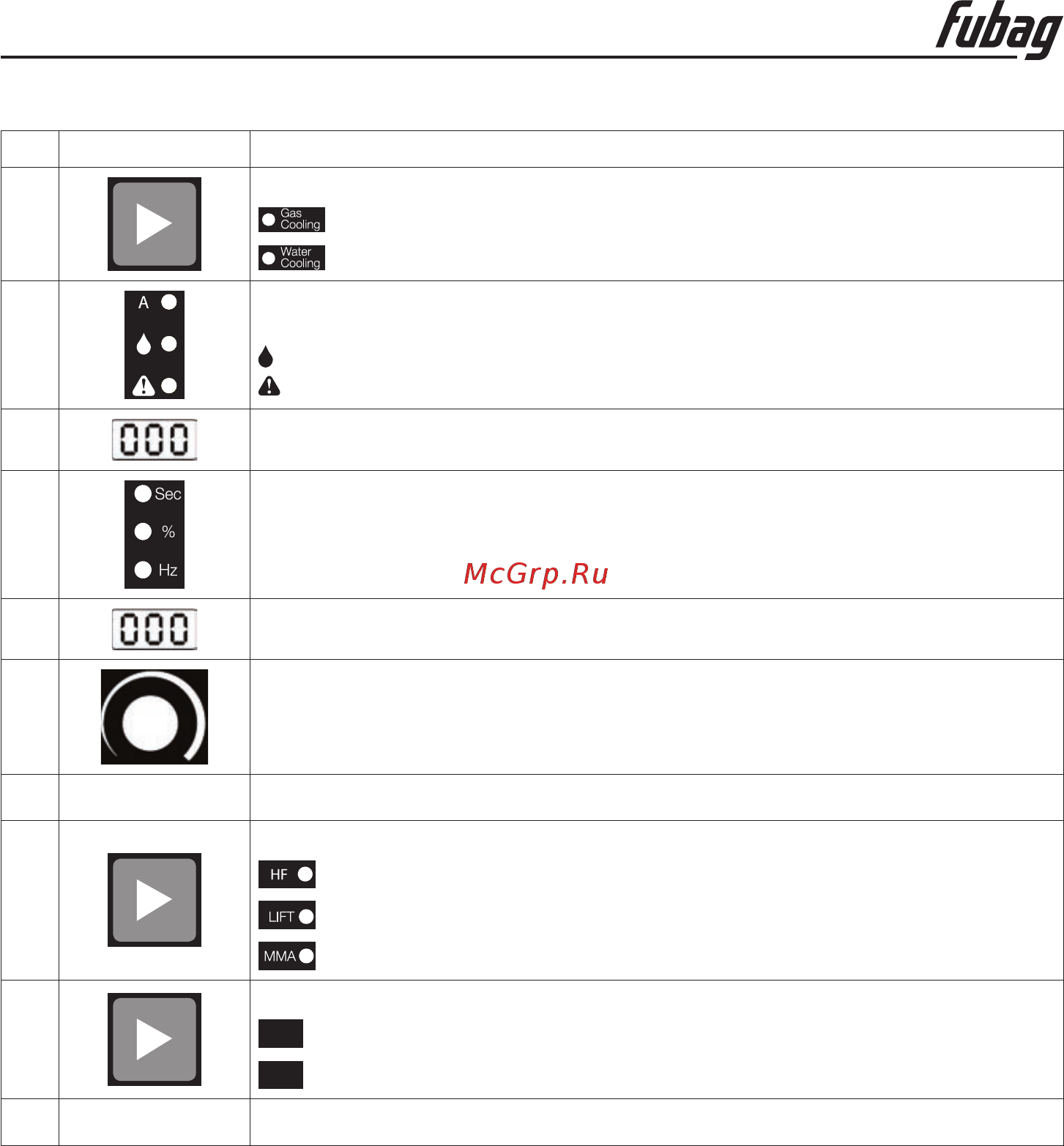

INTIG 400T DC PULSE
Инструкция по эксплуатации
- 9 -
Поз. Символ Описание
1
Кнопка переключения метода охлаждения горелки*
индикатор воздушного охл. горелки
индикатор жидкостного охл. горелки
2
Индикация:
А – индикация тока
– неисправность модуля охлаждения
– индикатор перегрева / проблем питающей сети
3 Дисплей трёхразрядный, индикация параметров
4
Индикация единицы измерения параметра:
Sec – Секунд
% - в процентах от основного тока
Hz – Герц (частота)
5
Дисплей трёхразрядный, индикация напряжения дуги, В
6
Ручка настройки параметров
Однократное нажатие – переключение между параметрами на циклограмме
Вращение – настройка выбранного параметра
7 Циклограмма (см. следующий раздел, рис. 3.4)
8
Выбор и индикация метода сварки
Сварка TIG с высокочастотным зажиганием дуги
Сварка TIG с контактным зажиганием дуги (TIG Lift)
MMA сварка
9
Кнопка переключения режимов работы TIG горелки
2T
2-х тактный режим
4T
4-х тактный режим
10 Циклограмма (см. следующий раздел, рис. 3.5)
* При включении источника по умолчанию выбирается режим жидкостного охлаждения
горелки.
Для перехода на газовое охлаждение горелки необходимо выключить источник. Отсоединить
кабель питания модуля охлаждения. Включить источник и переключателем 1 перевести аппа-
рат на воздушное охлаждение горелки.
