Магнитный велотренажѐр HOUSEFIT HB-8212HP

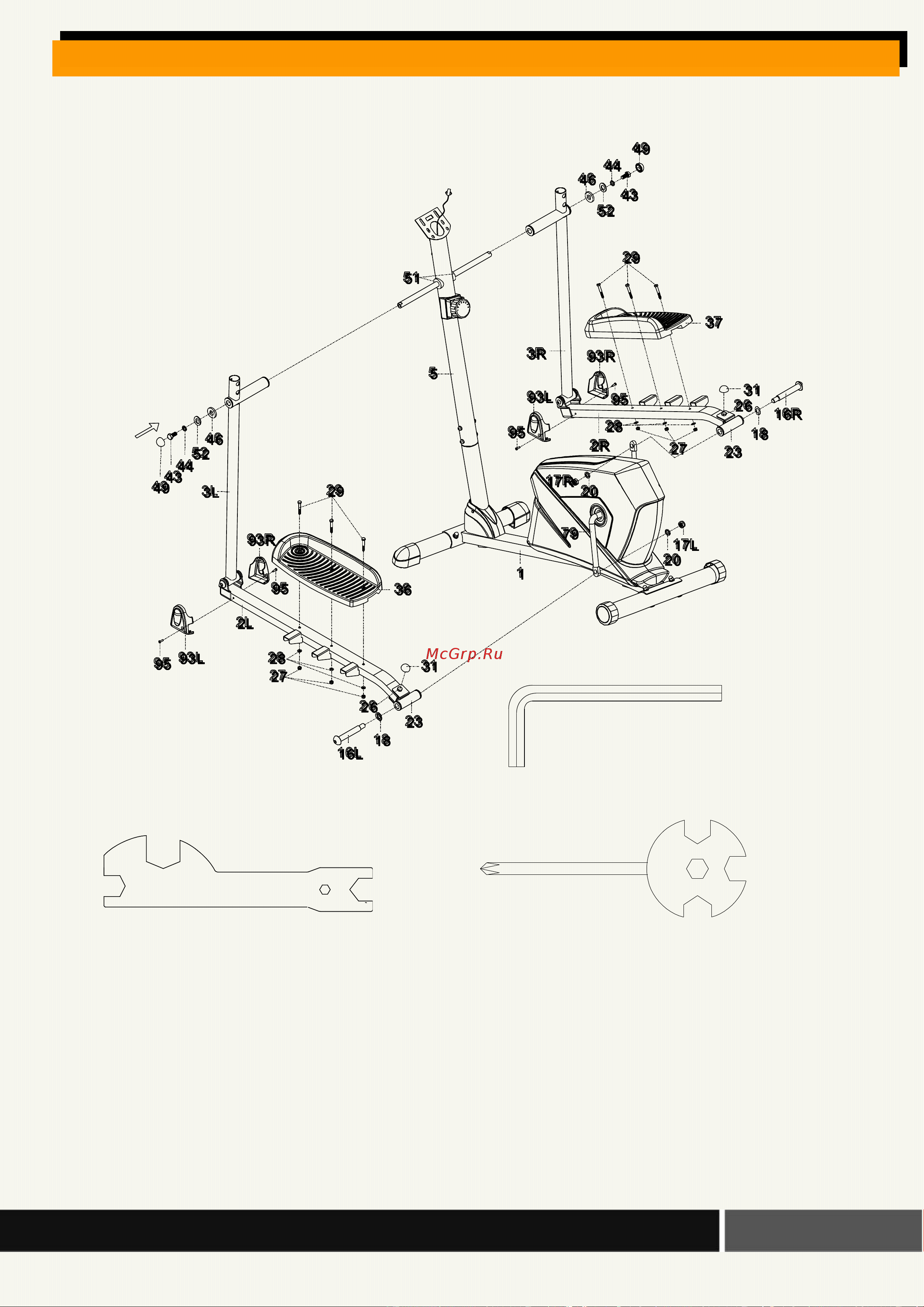

Шаг 3. Установка левого/правого поручня, левой/правой педальных стоек,

левой/правой педали, и кожухов педальных стоек A/B

Инструмент:

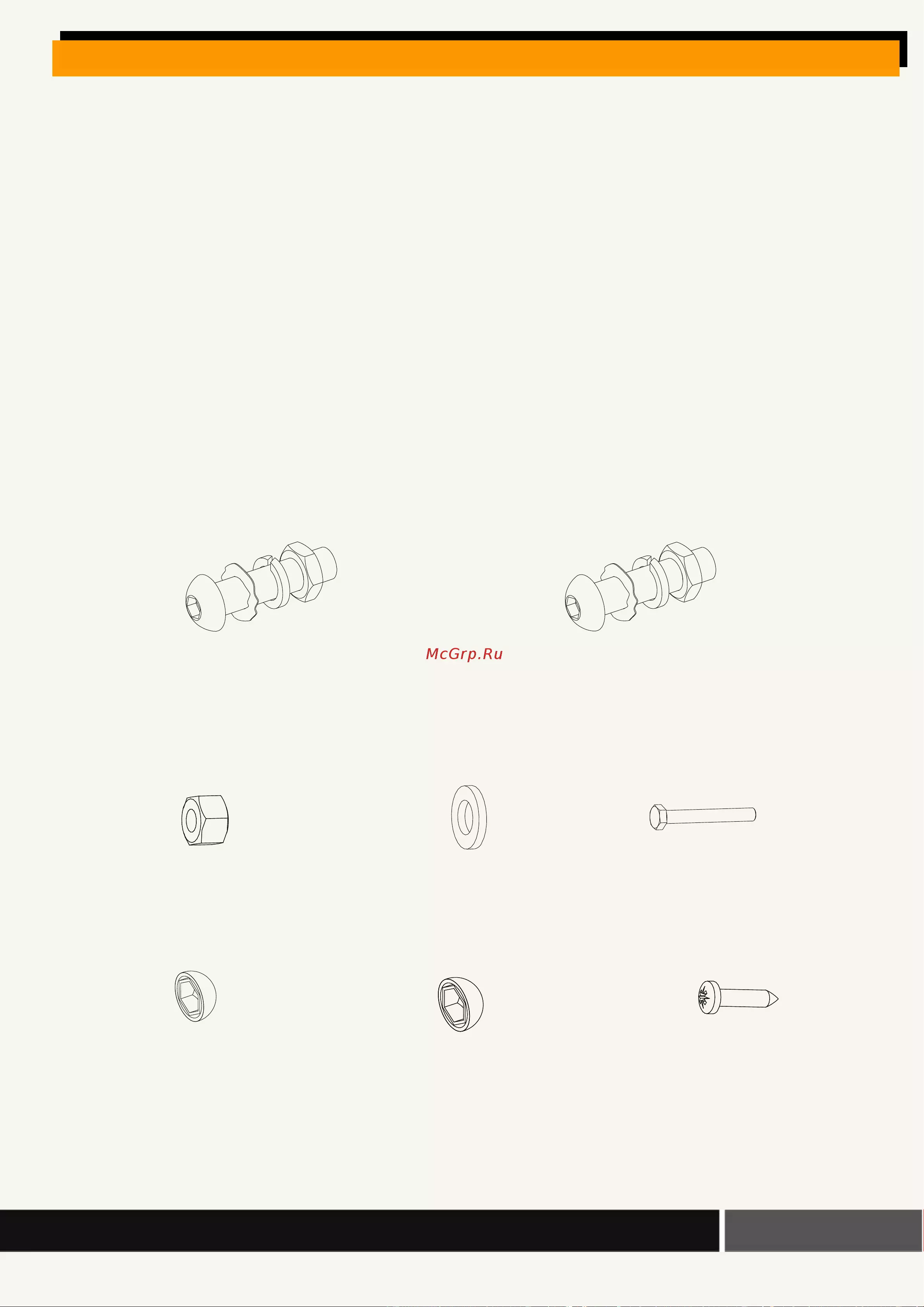

Снимите два болта M8X18 (43), две гроверные шайбы Ø18xØ10.5x3 (44), две большие шайбы

Ø10xØ20x1.5 (52) и две шайбы Ø28x5 (46) с левой и правой горизонтальных осей передней

стойки (5). Используйте гаечный ключ.

Прикрепите левый поручень (3L) на левую горизонтальную ось передней стойки (5), закрепите

одним болтом M8X18 (43), одной гроверной шайбой Ø18xØ10.5x3 (44), одной большой шайбой

Ø10xØ20x1.5 (52), и одной шайбой Ø28x5 (46), которые были удалены. Затяните болты и шайбы

с помощью гаечного ключа. Установите колпачок S16 (49) на болт M8X18 (43).

Прикрепите левую U-образную скобу (23) к левому рычагу (79), закрепите одним болтом 1/2"

Гаечный ключ

Гаечный ключ S8

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15
