Магнитный велотренажѐр HOUSEFIT HB-8212HP

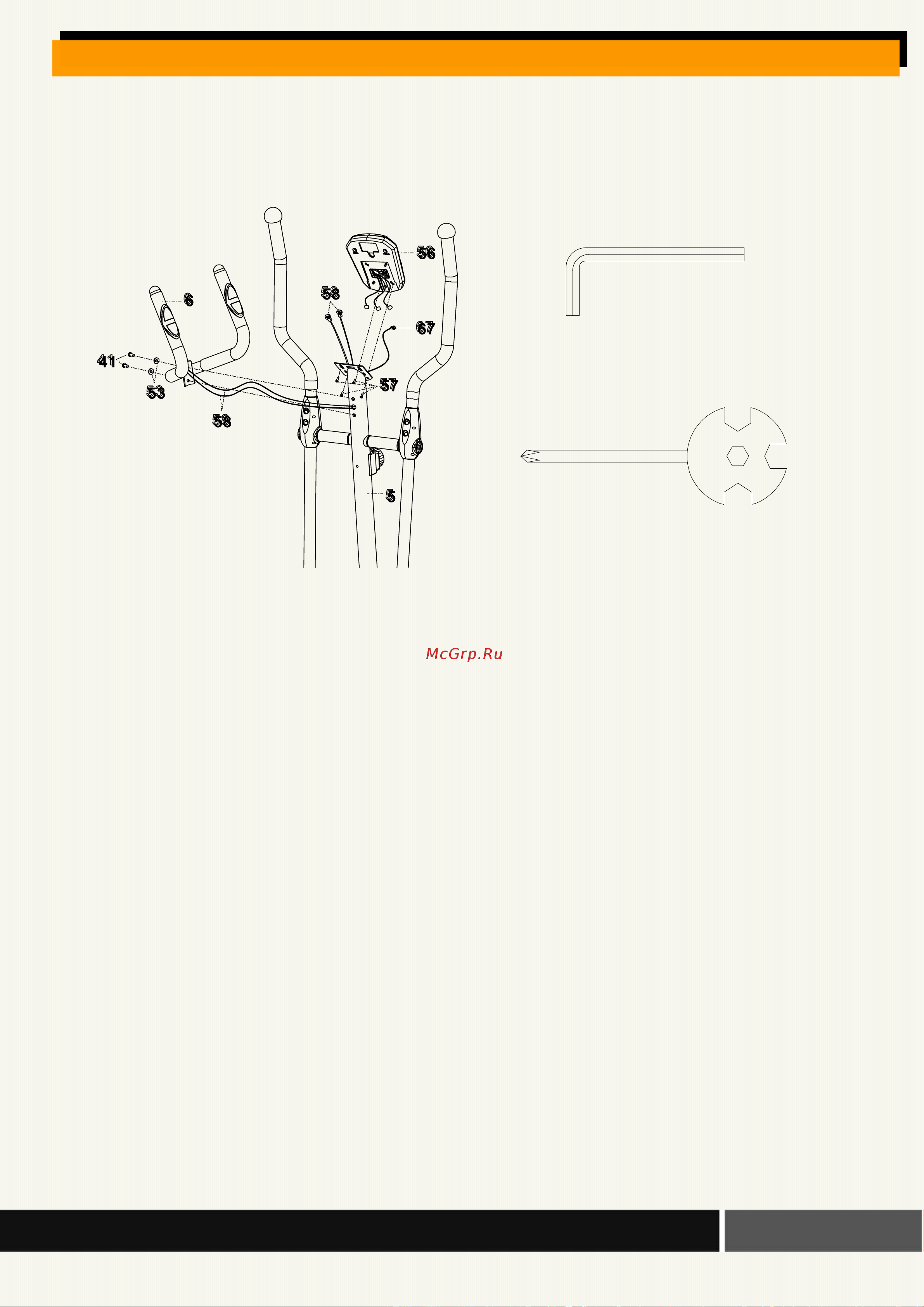

Шаг 5. Установка компьютера и руля:

Снимите четыре болта M5x12 (57) с задней части компьютера. Используйте гаечный ключ с

крестовой отвѐрткой.

Снимите два болта M8x16 (41) и две изогнутые шайбы Ø8xØ16x1.5 (53) с передней стойки (5).

Используйте гаечный ключ S6.

Вставьте провода датчика пульсометра (58) в отверстие на передней стойке (5), затем протяните

провода датчика пульсометра (58) через верхнюю часть рулевой стойки (5). Прикрепите руль (6)

на переднюю стойку (5), закрепите двумя болтами M8x16 (41) и двумя изогнутыми шайбами

Ø8xØ16x1.5 (53), которые были сняты. Затяните болты гаечным ключом S6.

Подключите провод датчика I (67) и провода датчика пульсометра (58) к проводам, идущим от

компьютера (56). Заправьте провода в переднюю стойку (5). Установите компьютер (56) на

верхнюю часть передней стойки (5), закрепите четырьмя болтами M5x12 (57), которые были

сняты. Затяните болты с помощью гаечного ключа с крестовой отвѐрткой.

Инструмент:

Гаечный ключ S6

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15
