Магнитный велотренажѐр HOUSEFIT HB-8212HP

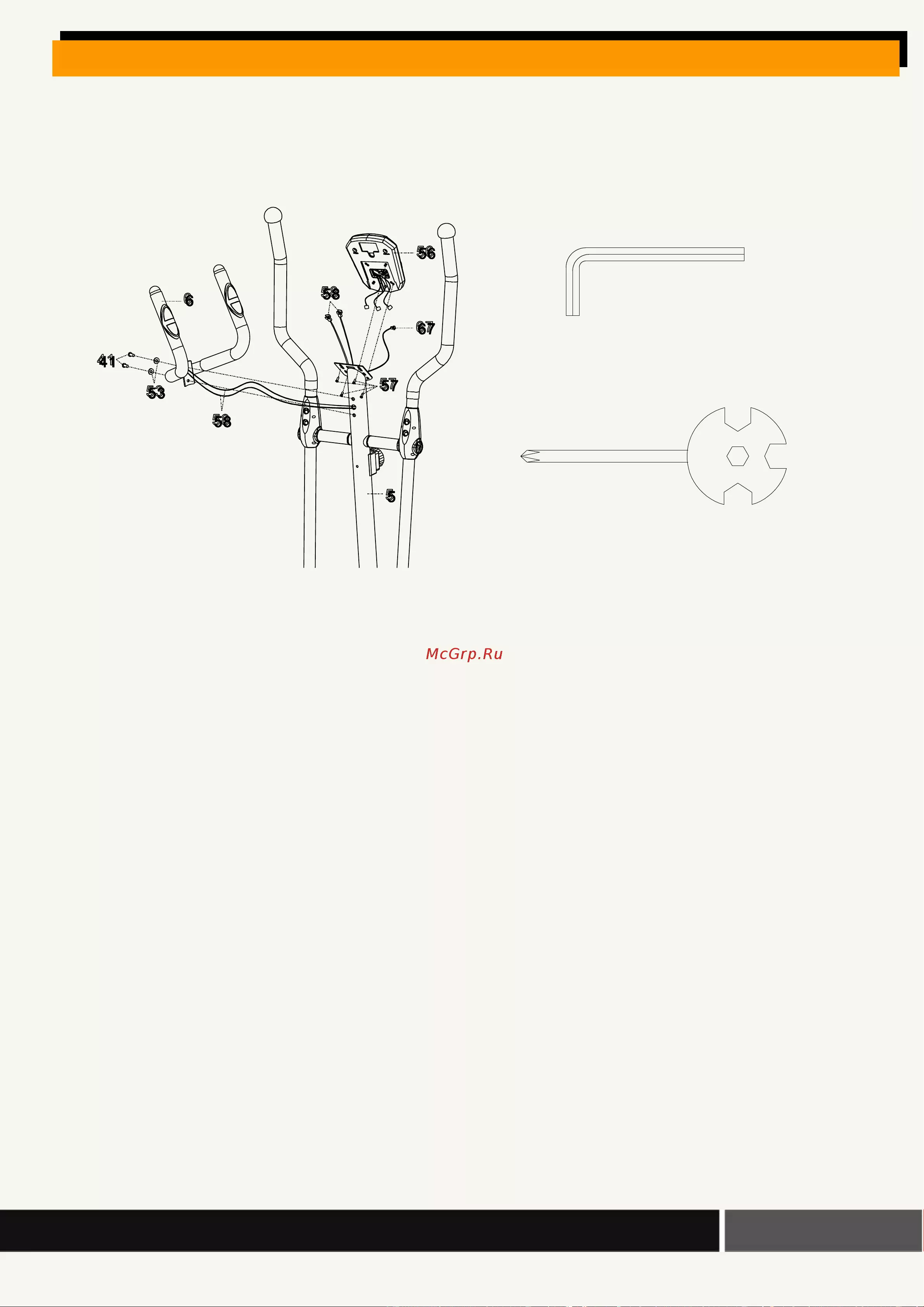

Шаг 4. Установка левой/правой рукоятки и левого/правого кожухов

поручней A/B

Прикрепите левую/правую рукоятки (4L, 4R) на левый/правый поручни (3L, 3R), закрепите

четырьмя болтами M6x35 (45), четырьмя изогнутыми шайбами Ø6xØ12x1 (48), и четырьмя

колпачковыми гайками M6 (50). Затяните колпачковые гайки гаечным ключом с крестовой

отвѐрткой.

Прикрепите левый кожух поручня A (94L) и левый кожух поручня B (33L) на левый поручень

(3L), закрепите четырьмя винтами ST2.9x12 (96). Затяните винты гаечным ключом с крестовой

отвѐрткой.

Прикрепите правый кожух поручня A (94R) и правый кожух поручня B (33R) на правый

поручень (3R) закрепите четырьмя винтами ST2.9x12 (96). Затяните винты гаечным ключом с

крестовой отвѐрткой.

Крепѐж:

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15

Tool:

(45) Болт M6x35

4 шт.

(48) Изогнутая шайба

Ø6xØ12x1

4 шт.

(50) Колпачковая гайка

4 шт.

(96) Винт ST2.9x12

8 шт.
