Магнитный велотренажѐр HOUSEFIT HB-8212HP

для левой U-образной скобы (16L), изогнутой шайбой Ø28xØ17x0.3 (18), гроверной шайбой

Ø13xØ20x2 (20), и 1/2" левой нейлоновой гайкой (17L). Затяните болт и нейлоновую гайку

гаечным ключом S8. Установите колпачок S13 (31) на болт M8x50 (26).

Примечание: болт 1/2” для левой U-образной скобы (16L) и болт 1/2” для правой

U-образной скобы (16R) помечены “R” для правого и “L” для левого.

Прикрепите левую педаль (36) на левую педальную стойку (2L), закрепите тремя нейлоновыми

гайками M6 (27), тремя шайбами Ø6xØ12x1 (28), и тремя болтами M6x40 (29). Затяните

нейлоновые гайки гаечным ключом с крестовой отвѐрткой.

Прикрепите кожухи педальных стоек A/B (93L, 93R) на левую педальную стойку (2L),

закрепите двумя самонарезающими винтами ST4.2x20 (95). Затяните винты гаечным ключом с

крестовой отвѐрткой.

Повторите те же действия для установки правого поручня (3R) на правую горизонтальную ось

передней стойки (5) и правую U-образную скобу (23) к правому рычагу (79).

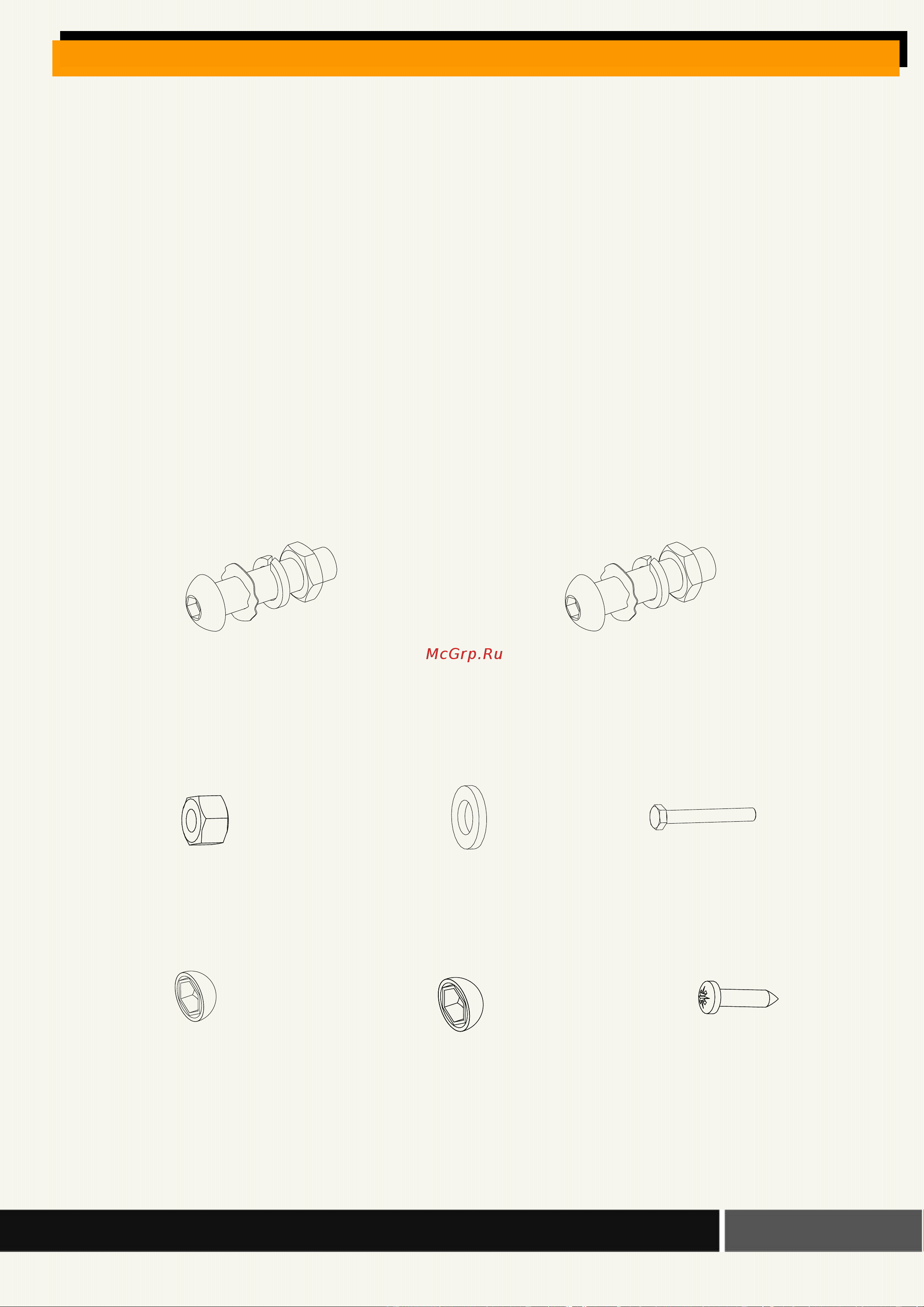

Крепѐж:

(16R) Болт для правого U образного

кронштейна 1/2” – 1 шт.

(17R) Правая нейлоновая гайка 1/2” – 1 шт.

(18) Изогнутая шайба Ø28xØ17x0.3 – 1 шт.

(20) Гроверная шайба Ø13xØ20x2 – 1 шт.

(16L) Болт для левого U образного

кронштейна 1/2” – 1 шт.

(17L) Левая нейлоновая гайка 1/2” – 1 шт.

(18) Изогнутая шайба Ø28xØ17x0.3 – 1 шт.

(20) Гроверная шайба Ø13xØ20x2 – 1 шт.

(27) Нейлоновая гайка M6

6 шт.

(28) Шайба Ø6xØ12x1

6 шт.

(29) Боолт M6x40

6 шт.

(31) Колпачок S13

2 шт.

(49) Колпачок S16

2 шт.

(95) Самонарезающий винт

ST4.2x20

4 шт.
