Ирбитский Мотоциклетный Завод УРАЛ Gear-Up (2009-) [12/52] Page 12
![Ирбитский Мотоциклетный Завод УРАЛ Классик (2009-) [12/52] Page 12](/views2/1986980/page12/bgc.png)

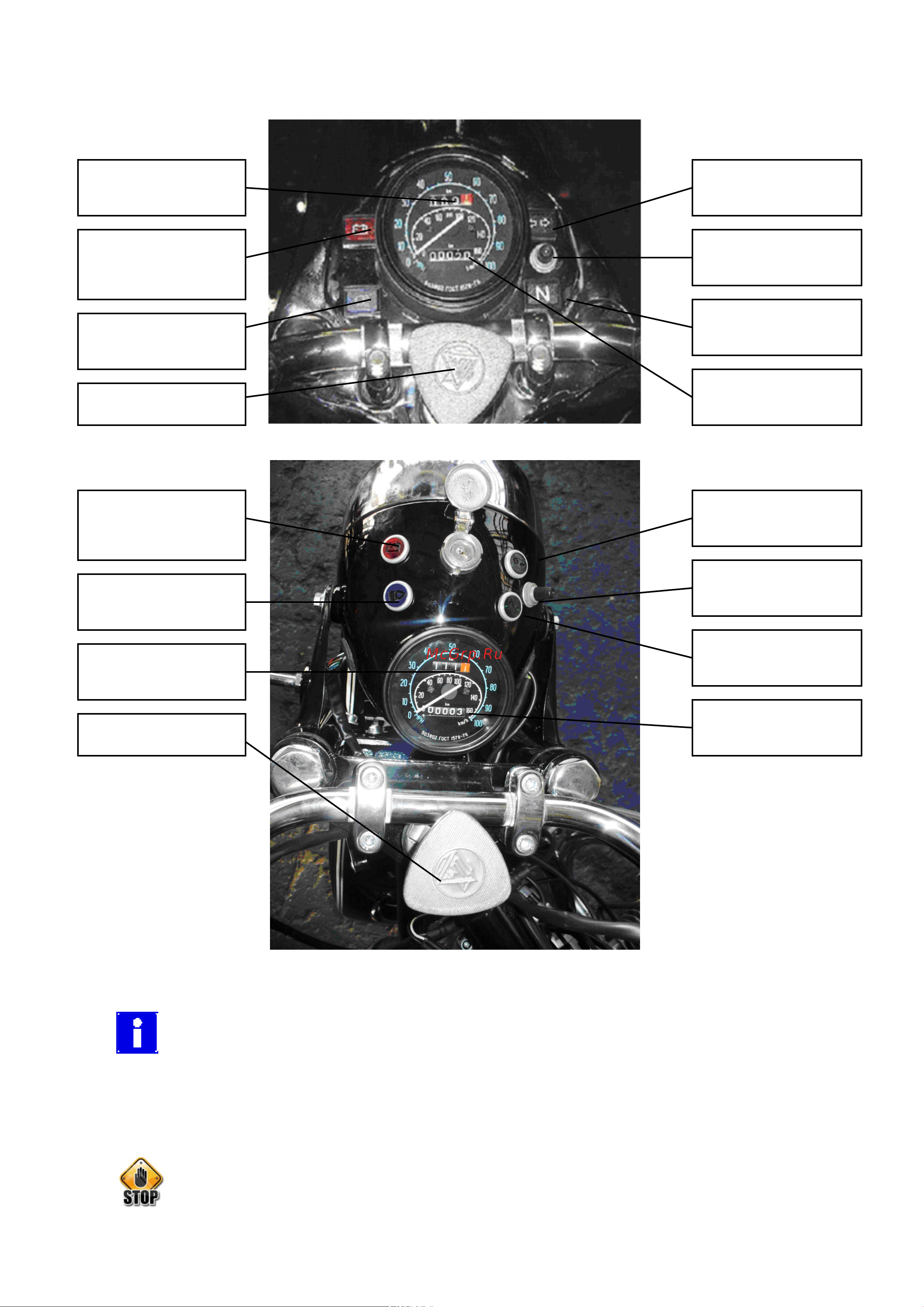

Рис. 7 Приборный щиток мотоцикла ИМЗ-8.1037
Рис. 8 Приборный щиток мотоцикла ИМЗ-8.1036 (ИМЗ-8.1236)
Индикатор зарядки
аккумуляторной
батареи - красный
Индикатор дальнего
света - синий
Демпфер руля
Привод сброса
суточного пробега
Счетчик общего
пробега
Индикатор поворота
- зелёный
Индикатор нейтрали
- зелёный
Счётчик суточного
пробега
Индикатор зарядки
аккумуляторной
батареи - красный
Индикатор дальнего
света - синий
Демпфер руля
Привод сброса
суточного пробега
Счетчик общего
пробега
Индикатор поворота
- зелёный
Индикатор нейтрали
- зелёный
Счётчик суточного
пробега
Спидометр расположен на приборном щитке и имеет счетчик суточного и общего пробега. Счетчик суточного
пробега сбрасывается на ноль вращением привода против часовой стрелки.
Примечание: если красный индикатор продолжает постоянно гореть при обычной работе двигателя на
оборотах выше 1500 мин
-1
, то это означает, что имеются проблемы с зарядкой или аккумуляторно й батареей.
Демпфер рулево й колонки поглощает попер ечные удары переднего колеса. Вращая болт затяжки по часовой
стрелке, вы увеличиваете трение. Это полезно сделать при езде по плохим дорогам и при езде с высокими
скоростями.
Предупреждение: не перетягивайте болт демпфера до состояния, когда управление становится
жестким. Это может повлиять на легкость управления.
