1- Спидометр

2- Индикатор пово рота

3- Привод сброса суточного пробега

4- Индикатор нейтрали

5- Рычаг переднего тормоза

6- Ручка газа

7- Аварийный выключат ель зажигания

8- Кнопка электростартера

9- Педаль заднего тормоза и тормоза колеса коляски

10- Рычаг включения заднего хода

11- Рычаг кикстартера

12- Педаль переключения передач

13- Переключатель указателей поворота

14- Кнопка звукового сигнала

15- Переключатель дальнего-ближнего света

16- Рычаг сцепления

17- Болт затяжки демпфера рулевой колонки

18- Индикатор дальнего-ближнего света

19- Замок зажигания

20- Индикатор зарядки аккумуляторной батареи (контрольная лампа)

21- Стояночный тормоз

22- Рычаг включения привода колеса коляски (только на мотоциклах с приводо м на колесо коляски).

Рис. 2

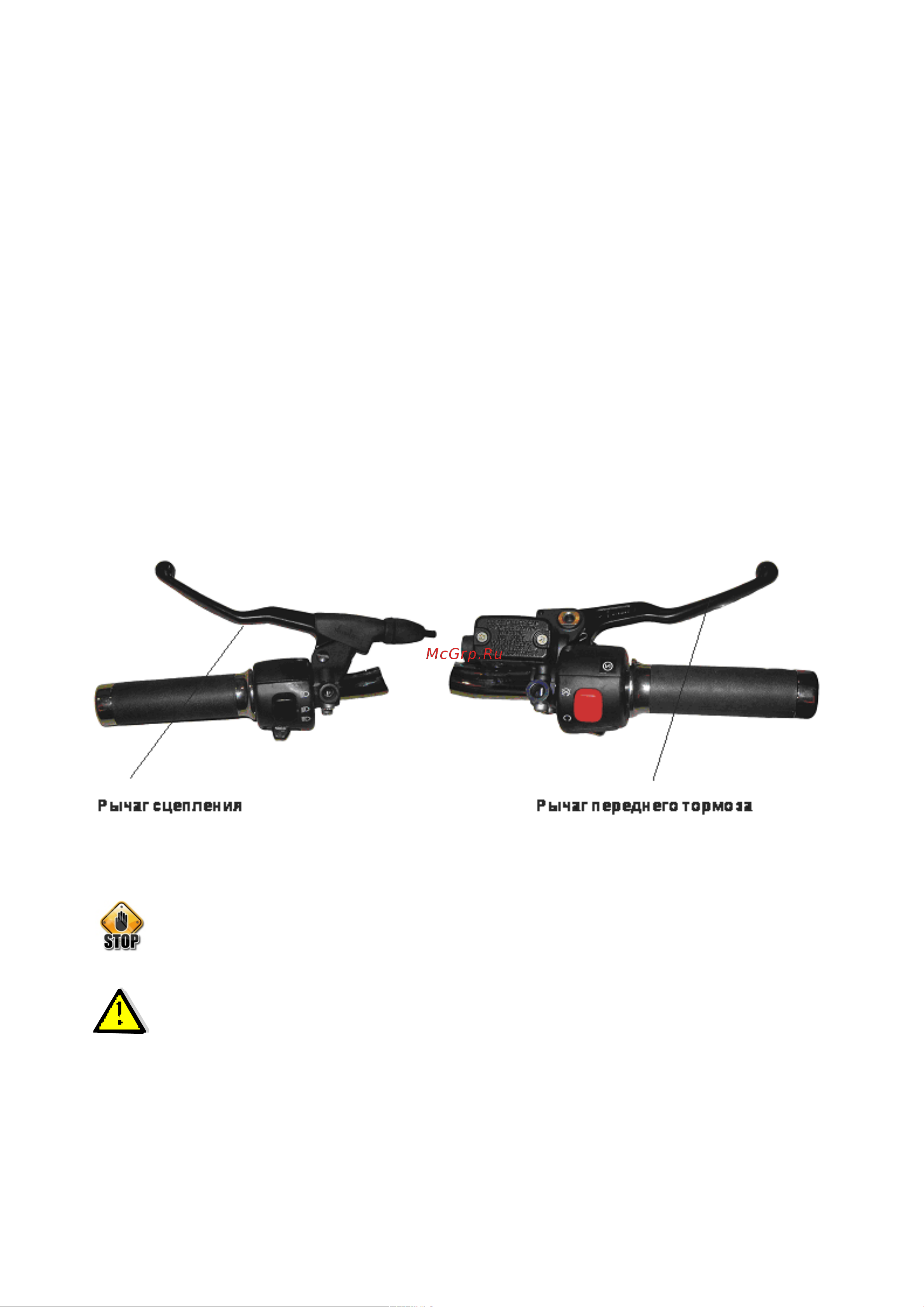

Рычаг сцепления. При нажатии левой рукой на рычаг сцепления двигатель отсоединяется от трансмиссии.

Когда рычаг отпущен, двигатель и трансмиссия соединены.

Предупреждение: Никогда не ставьте пальцы между рычагом сцепления и рукояткой руля, в этом

случае сцепление с двигателем не полностью будет выключаться.

Меры предосторожности. При переключении передач всегда выжимайте сцепление. Если

сцепление не будет выжато, это может привести к серьезному повреждению трансмиссии.

Рычаг переднего тормоза. При нажатии рычага правой рукой задействуется передний тормоз. Передний

тормоз нужно использовать совместно с задним тормозом. При отпускании рычага стоп-сигнал

выключается.
