Dansk | 1112 610 A15 112 12.8.09
Hældningsindstilling ved vandret
position
Står måleværktøjet vandret, kan hældninger indtil
±10 % indstilles nøjagtigt uafhængigt af hinanden.
Når værktøjet tændes i vandret
position, fremkommer menuen
til indstilling af hældningen i
displayet. Hældningsmenuen
hentes frem igen (f.eks. efter skift af driftsformen) ved
at trykke på funktionsskiftetasten 7 igen og igen, til
„VALG/FALD“ (valg/hældning) fremkommer i dis-
playet. Tryk så på den venstre valgtaste 8.
Tryk kort på funktionsskiftetasten 7 for at vælge den
akse, hvis akse skal indstilles. Den valgte akse marke-
res med „>“. Indstil den ønskede hældningsværdi
med valgtasten 8 via „+“ eller valgtasten 4 via
.
Hældningsmenuen forlades ved at trykke på funkti-
onsskiftetasten 7 i 5 s.
Den indstillede hældningsværdi gemmes, når måle-
værktøjet slukkes. Rotationsniveauet justeres vandret
ved at stille begge hældningsværdier på 0.00 % igen.
Den max. hældning på 10 % kan kun nås, hvis måle-
værktøjet står nøjagtigt vandret. Ved skrå position
reduceres den max. hældningsvinkel med den vinkel,
som den skrå position har. Kan den indstillede hæld-
ningsvinkel ikke nås, fremkommer „FEJL/FALD FOR
STOR“ (fejl/gradindstilling for stejl) i displayet.
Sluk i dette tilfælde for måleværktøjet, postioner det
igen, og sluk måleværktøjet igen. Uden nypositione-
ring slukkes måleværktøjet automatisk efter 2 min.
Følgende punkter skal overholdes for at sikre størst
mulig nøjagtighed under hældningsarbejdet:
Opstil måleværktøjet så vandret som muligt, før du
tænder for det eller indstiller en hældning.
Nivelleringsautomatikken er automatisk slukket,
når akserne er hældet.
Er der kun hældning i en akse, kan chockadvar-
selsfunktionen tændes for den anden akse.
Chockadvarselsfunktionen deaktiveres i ca. 30 s,
hver gang hældningsværdien ændres. Udløses
chockadvarslen af positionsændringer, hældes
rotationsniveauet nøjagtigt igen iht. den gemte
værdi efter nivelleringen.
Hælder begge akserne, deaktiveres chockadvar-
selsfunktionen automatisk. Måleværktøjets positi-
onsændringer registreres ikke.
Efter positionsændring af måleværktøjet, mens
begge akser hælder eller chockadvarselsfunktio-
nen er slukket, sluk da måleværktøjet og tænd det
igen. Efter tændingen nivelleres rotationsniveauet
først vandret, før det hældes nøjagtigt igen med de
gemte værdier.
Hældninger kun i en akse bør indstilles på Y-aksen, da
måleværktøjet nemmere kan justeres langs med
denne akse med justeringshjælpen 12.
Måleværktøjets nøjagtighedskontrol
Påvirkning af målenøjagtighed
Laserens målenøjagtighed påvirkes fremfor alt af
omgivelsestemperaturen. Især temperaturforskelle
der forløber fra gulvet og opad kan distrahere laser-
strålen.
Afvigelserne er af betydning efter en målestrækning
på ca. 20 m og kan op til 100 m komme til at udgøre
to til fire gange så meget af den afvigelsen, der kan
konstateres ved 20 m.
Da temperaturlaget er størst i nærheden af jorden/gul-
vet, bør måleværktøjet altid være monteret på et stativ
fra en målestrækning på 20 m. Stil desuden så vidt
muligt måleværktøjet i midten af arbejdsfladen.
Udover eksterne påvirkninger kan også værktøjsspe-
cifikke påvirkninger (som f.eks. styrt eller kraftige stød)
føre til afvigelser. Kontrollér derfor måleværktøjets nøj-
agtighed, før arbejdet startes.
Vælg rotationsdrift for at kontrollere nøjagtighed og
brug i givet fald lasermodtageren for at markere mid-
ten på den omløbende laserstråle.
Overskrider måleværktøjet den max. afvigelse ved en
af testerne, skal det repareres hos Bosch Service
Center.

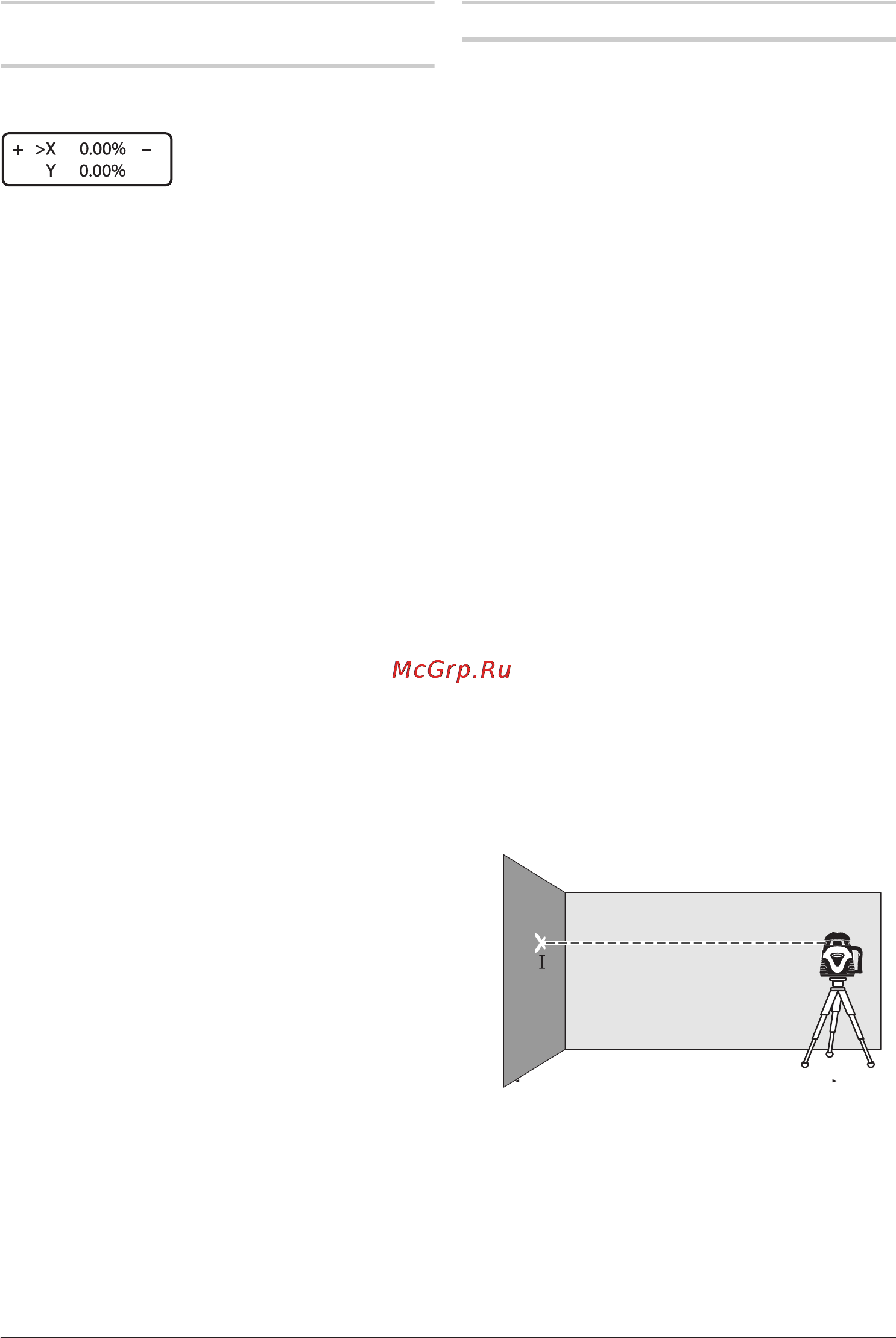

Nivelleringsnøjagtighed kontrolleres ved vand-
ret position
Til kontrollen har du brug for en fri målestrækning på
30 m på fast undergrund foran en væg. Du skal gen-
nemføre en komplet måleproces for X- og Y-aksen.
Monter måleværktøjet vandret på et stativ 30 m fra
væggen eller stil det på en fast, lige undergrund.
Tænd for måleværktøjet.
– Ændre i givet fald hældningsindstillingen til
0.00 % for begge akser X og Y.
Marker laserstrålens midte på væggen, når nivelle-
ringen er afsluttet (punkt I).
30 m
