264 | Українська 2 610 A15 112 12.8.09
Перевірка точності нівелювання в
горизонтальному положенні
Для перевірки Вам потрібна вільна вимірю-
вальна ділянка на міцному ґрунті довжиною
30 м перед стіною. Ви повинні виконати повний
цикл вимірювань для кожної із осей X і Y.

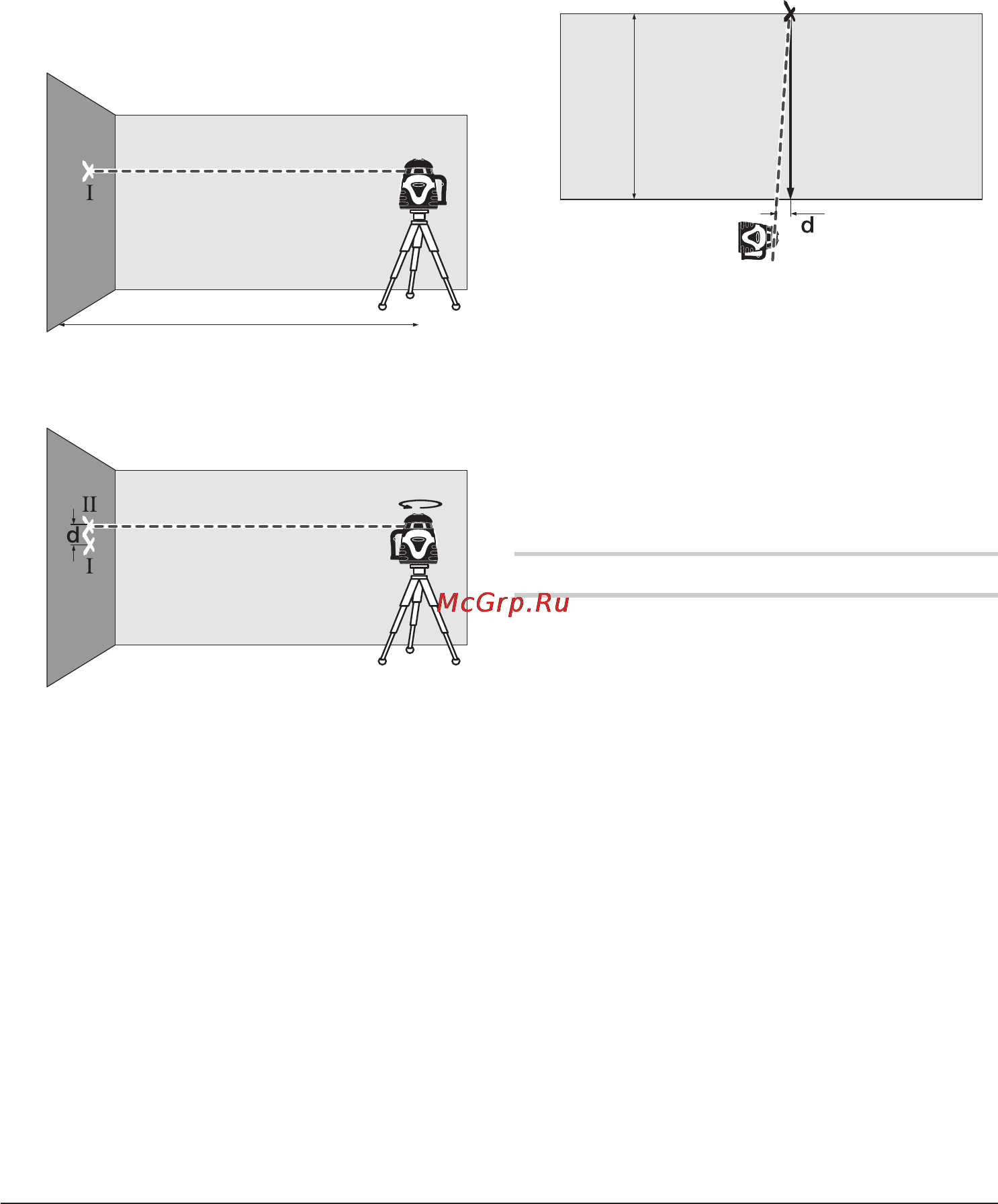

Встановіть вимірювальний прилад у
горизонтальному положенні на штативі на
відстані 30 м від стіни або встановіть його на
тверду, рівну основу. Увімкніть
вимірювальний прилад.
За необхідністю установіть настройку
значення нахилу для обох осей X і Y на
0.00 %.
Після закінчення нівелювання приладу
позначте середину лазерного променя на
стіні (точка I).
Поверніть прилад на 180°, зачекайте, поки
закінчиться нівелювання, та позначте
середину лазерного променя на стіні
(точка II). Слідкуйте за тим, щоб точка II
знаходилася якомога рівніше над або під
точкою I.
Відстань d між двома позначеними на стіні
точками I і II
це фактичне відхилення по
висоті вимірювального приладу на
вимірюваній осі.
Повторіть цю процедуру для інших осей, що
залишилися. Для цього повертайте
вимірювальний прилад перед початком
кожного вимірювання на 90°.
На відстані 2 x 30 м = 60 м допускається
розбіжність максимум:
60 м x
± 0,05 мм/м = ± м.
Різниця d між точками I і II не повинна перебіль-
шувати при кожному з двох вимірювань 3 мм.
Перевірка точності нівелювання у
вертикальному положенні
Для перевірки Вам потрібна вільна
вимірювальна ділянка на міцному ґрунті
довжиною 10 м перед високою стіною.
Закріпіть шнур виска на стіні.
Змонтуйте вимірювальний прилад у
вертикальному положенні на штативі або
встановіть його на тверду, рівну поверхню.
Увімкніть вимірювальний прилад і зачекайте,
поки не закінчиться самонівелювання.
Вирівняйте вимірювальний прилад так, щоб
лазерний промінь точно попав в середину
шнура виска на його верхньому кінці. Різниця
d між лазерним променем та шнуром виска
на нижньому кінці шнура
це відхилення
вимірювального приладу від вертикалі.
При висоті відрізка 10 м максимально
допустиме відхилення складає:
10 м x
± 0,1 мм/м = ± м.
Різниця d не повинна перевищувати 1 мм.
Вказівки щодо роботи
f Для позначення завжди використовуйте
середину лазерної точки. Розмір лазерної
точки міняється в залежності від відстані.
Окуляри для роботи з лазером (приладдя)
Окуляри для роботи з лазером відфільтрову-
ють світло зовнішнього середовища. Завдяки
цьому червоне світло лазера здається для очей
світлішим.
f Не використовуйте окуляри для роботи з
лазером в якості захисних окулярів. Оку-
ляри для роботи з лазером призначені для
кращого розпізнавання лазерного променя,
але вони не захищають від лазерного
проміння.
f Не використовуйте окуляри для роботи з
лазером для захисту від сонця і за кер-
мом. Окуляри для роботи з лазером не захи-
щають повністю від УФ-проміння і погіршу-
ють розпізнавання кольорів.
30 m
180˚
10 m
